Автоматика водяного пожаротушения

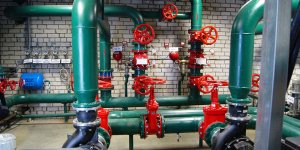

Управление насосной станцией пожаротушения.

3.11. По надежности электроснабжения насосная станция УВП относится к
приемникам электрической энергии 1-ой категории и должна быть обеспечена
электропитанием от двух независимых источников.

Электрическая схема питания насосных агрегатов должна выполняться таким
образом, чтобы при выводе в ремонт одного из пожарных насосов и потере
напряжения на одном из источников обеспечивалась подача необходимого расхода
воды на пожаротушение.

Взаимно резервируемые кабельные линии питания насосной следует
прокладывать по разным трассам с таким расчетом, чтобы при аварии или пожаре не
могли выйти из строя одновременно обе питающие кабельные линии.

3.12. Схема управления пожарными насосами должна обеспечивать:

— пуск рабочих пожарных насосов при получении сигнала от общих
устройств автоматического управления водяным пожаротушением;

— пуск резервного (резервных) насоса в случае отказа в работе любого из
рабочих насосов;

— остановку насосов (рабочих, резервных) при получении сигнала от общих
устройств;

— останов насоса и блокировку любого сигнала на его пуск при действии
технологических и электрических защит насосного агрегата;

— пуск и останов (опробование) каждого пожарного насоса из насосной
станции;

— сигнализацию пуска пожарных насосов (положение выключателей
двигателей пожарных насосов или наличие нормального давления в магистральном
трубопроводе);

— контроль питания двигателей насосов и их схем управления;

— сигнализацию неисправного состояния, аварийного отключения насосных
агрегатов;

— дистанционное управление пожарными насосами (см.п. );

— сигнализацию исчезновения питания схемы управления пожарными насосами
и автоматическое переключение питания на резервный источник.

Стоимость водяного (сплинкерного) пожаротушения

Вид работ/услуг	Стоимость
Монтаж и пуско-наладка систем сплинкерного пожаротушения	100 000
Техническое обслуживание водяного пожаротушения	8 000

Для тушения пожаров в музеях, архивных и серверных помещениях, библиотеках, объектах с большим количеством электрического оборудования этот способ неприемлем. Тушение пожаров с использованием воды при исключении этих факторов – популярный и востребованный способ.

Пожаротушение водой: преимущества и область применения

Водяное пожаротушение используется на промышленных и строительных объектах, в складских помещениях, загородных домах.

Среди преимуществ этого способа ликвидации очага возгорания следует отметить следующие:

• отсутствие нанесения вреда собственности и имуществу;
• невысокая стоимость (себестоимость огнетушащего вещества – воды минимальна);
• безопасность;
• универсальность (использование на многих объектах);
• простота установки и последующего технического обслуживания.

Кроме того, комплексы водяного пожаротушения возможно применять в помещениях и на объектах с большим количеством находящихся там людей, в том числе и в клиниках, хосписах, домах отдыха. Использование порошковых и газовых систем в этих случаях недопустимо.

Разновидности установок водяного пожаротушения

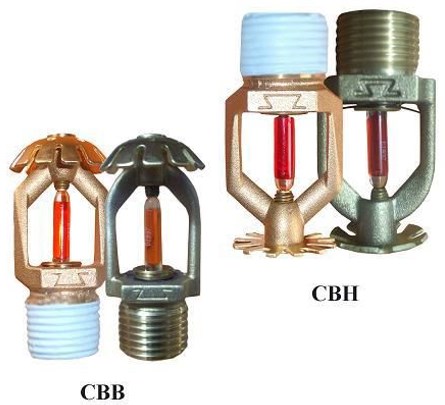

Спринклерная установка конструктивно выглядит как совокупность соединенных между собой трубопроводов, в которые закачана вода. Через некоторые промежутки в трубы вставлены оросители. Принцип работы такой системы – ряд последовательных действий:

1. В случае появления очага возгорания в помещении повышается температура.
2. Происходит расширение жидкости в замке, благодаря чему происходит разрушение капсулы.
3. Открывается путь в помещение огнетушащего вещества.
4. После того, как начинается распыление воды, давление в системе падает, что приводит в действие насосный комплекс водоснабжения в автономном режиме.

В качестве материалов для изготовления труб используют сталь или высокоустойчивый к действию повышенных температур пластик. Обратные клапаны – элементы, благодаря которым поддерживается высокий уровень давления в трубах. Среди преимущественных особенностей спринклерных установок выделяют:

• автономный режим работы;
• возможность функции срабатывания при отсутствии питания от электросети;
• минимизацию ложных срабатываний;
• продолжительный срок работы;
• простоту сервисного обслуживания.

Недостатки спринклерных систем связаны с наличием связи работы этой установки с функционированием сети водоснабжения централизованного типа. Кроме того, эти комплексы зависят от температурного режима в помещении, поэтому маленькие очаги возгорания могут нанести непоправимый урон материальным ценностям в помещении.

Дренчерные установки и использование

Если говорить о втором типе водяных установок пожаротушения – дренчерных установках, то срабатывание этих систем осуществляется вследствие сигнального сообщения датчиков сигнализации. Под влиянием датчиков происходит активизации главных насосов, заполняющих водой трубопроводы. Для установок данного типа характерна такая отличительная особенность как молниеносность срабатывания. Кроме того, оборудование не нуждается в постоянном нахождении внутри труб воды. Водяное спринклерное пожаротушение предусматривает функционирование с трубопроводом, внутри которого постоянно находится вода.

Критериями при выборе того или иного типа установки являются тип помещения, природа хранящихся внутри веществ, уровень пожарной нагрузки помещения или объекта. Водяное пожаротушение как эффективный, экономически выгодный и надежный способ борьбы с огнем на большинстве объектов остается одним из единственно приемлемых вариантов.

Преимущества:

1. Доступность. Стоимость воды по сравнению с порошковыми составами или газовыми огнетушащими веществами намного ниже. Благодаря этому при частом тушении возгораний (на специфических объектах) вы не будете нести дополнительных расходов, связанных с пожаротушением.
2. Невысокая стоимость АУПТ. Системы водяного пожаротушения отличаются доступностью, благодаря чему их можно использовать для защиты большинства объектов.
3. Безопасность для людей. В отличие от газовых огнетушащих веществ и порошковых составов, вода не представляет угрозы для жизни и здоровья людей. На объектах, в которых используется водяное пожаротушение, персоналу и посетителям не требуется покидать зону тушения до начала подачи огнетушащего вещества.
4. Высокая удельная теплоемкость и теплота испарения (4200 Дж/(кг*К) и 2256,2 кДж/кг). Благодаря этим свойствам вода, попадая на горящие поверхности и испаряясь, поглощает большое количество тепла, охлаждая их и замедляя процесс горения.
5. Простота монтажа. Установка систем водяного пожаротушения менее затратна и более проста с технической точки зрения (по сравнению с газовыми АСПТ).

Дренчерные системы

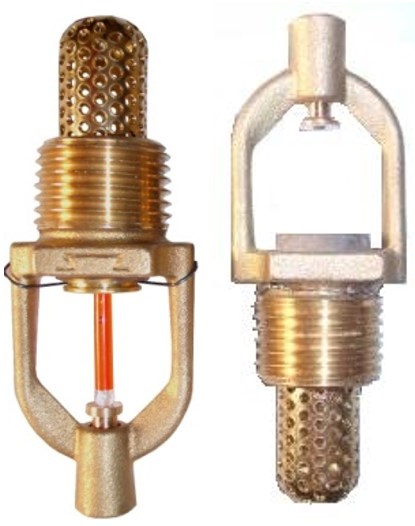

Дренчер — оросительный элемент открытого типа. Он похож на спринклер, за исключением одного — отсутствия теплового замка, поэтому разбрызгиватель всегда находится в открытом положении. Из-за этого данная система не является автономной, и для ее автоматической работы обязательна интеграция в комплекс обнаружения пожара. Подача воды осуществляется по сигналу датчика или по команде оператора. При этом дренчерная установка является сухой, то есть в ней нет воды до начала пожаротушения, а значит ее возможно использовать при низких температурах.

Фото с сайта cityfire.com

Они применяются в основном для противопожарной защиты большой площади из-за возможности одновременного срабатывания сразу нескольких оросителей, что позволяет быстро предотвратить пожар еще на начальной стадии. Для эффективной работы должно быть предусмотрено наличие двух источников воды: один применяется для экстренного тушения в первые десять минут пожара, а второй — до часа. Установленные нормы гласят, что расчет расхода жидкости должен составлять 0,1 — 0,3 литра воды на квадратный метр в секунду.

Также существуют заливные дренчерные системы, применяемые в основном на предприятиях повышенной взрывоопасности. В ней дренчеры располагаются только вверх, а в трубопроводе находится вода, что повышает оперативность срабатывания.

Дренчерные завесы

Особенностью дренчеров, как уже было описано, является отсутствие реагирующих на пожар элементов. Этот, казалось бы, минус можно рассматривать как некое преимущество: возможность превентивного включения для предотвращения распространения огня в другие помещения и разбиения очага на секторы. Завеса выглядит как труба со множеством отверстий или в виде ряда дренчеров, с помощью которых создается своеобразная стена воды

Такие устройства часто устанавливаются на въездах в паркинги, в торговых комплексах, а также между помещений производственных зданий, где важно быстро локализовать пожар

Фото с сайта fb.ru

К преимуществам дренчерной системы можно отнести простоту работы установки, относительно невысокую вероятность ложного срабатывания (впрочем, это зависит скорее от работы средств обнаружения огня и дыма), а также возможность одновременно покрыть большую площадь. Также создание на основе таких устройств завес, эффективно локализующих пожар, является несомненным достоинством.

Минусы же вытекают из плюсов: большой расход воды. Это не только затраты на саму воду, но и огромные убытки от поврежденной техники, ценных вещей, документов не только в очаге возгорания, но и в находящихся ниже помещениях.

Описание раздела: подробнеесвернуть

Системы водяного пожаротушения

Системы водяного пожаротушения широко применяются среди систем тушения пожаров класса от А до C .
Вода отличный огнетушащий состав и имеет ряд преимуществ, относительно использования других систем пожаротушения. Вода обладает высокой удельной теплоемкостью, оказывает сильное воздействие на огонь,  легко распространяется на большие расстояния. К тому же огнетушащий состав для автоматических систем водяного пожаротушения достаточно экономичный.

Монтаж систем водяного пожаротушения выполняется в соответствии со СНиПами, нормативной и технической документацией.

Установки водяного пожаротушения

Для построения автоматических систем водяного пожаротушения, которые отвечают всем необходимым требованиям надежности, быстродействия, и экономичности,  используются элементы спринклерных и дренчерных систем, насосы и насосные станции, муфтовые и резьбовые соединения, резервуары.

Преимущества использования водяного пожаротушения:

• Универсальное использование для помещений любого типа
• Использование водяного пожаротушение особенного актуально в местах, с недостаточным количеством воды для пожаротушения.
• Монтаж водяного пожаротушения не занимает много времени.
• Легкость демонтажа и перевозки системы на новое место.
• Водяное пожаротушение подходит как для тушения пожаров объемных площадей, так и для нейтрализации огня в конкретной секции объекта.
• Использование водяного пожаротушения значительно более экономичное решение, чем например, пенное пожаротушение.
• Быстрое обнаружение и ликвидация пожара.

Водяные АУПТ — используют в качестве огнетушащего вещества воду или воду с добавками. Подразделяются по типу оросителей на спринклерные и дренчерные.

Дренчерные установки водяного пожаротушения (ДУВП) применяют, как правило, для защиты помещений с повышенной пожарной опасностью, когда эффективность пожаротушения может быть достигнута лишь при одновременном орошении всей защищаемой площади. Дренчерные установки применяют, кроме того, для орошения вертикальных поверхностей (противопожарных занавесов в театрах, технологических аппаратов, резервуаров с нефтепродуктами и т. п.) и создания водяных завес (защиты проемов или вокруг какого-либо аппарата).

В состав водяной АУПТ входят:

• насосные агрегаты;
• распределительные трубопроводы с оросителями;
• побудительные системы;
• узлы управления;
• запорная, запорно-регулирующая и защитная арматура (задвижки, вентили, обратные клапаны);
• ёмкости (резервуары и гидроаккумуляторы);
• дозаторы;
• компрессор;
• оповещатели;
• оборудование электроавтоматики (контроля и управления);
• технические средства обнаружения пожара.

Автоматическая пожарная сигнализация (АПС).

3.3. В качестве датчиков обнаружения пожара в кабельных сооружениях
рекомендуется использовать сертифицированные дымовые пожарные извещатели.

3.4. Для регулярных проверок системы АПС, осмотра и замены извещателей
к ним должен быть обеспечен свободный доступ.

3.5. Места установки извещателей должны выбираться с учетом конструкций
перекрытий, действия вентиляции и должны быть в зонах потока воздуха (дыма) и в
зоне вытяжки воздуха из кабельного сооружения с учетом допустимой скорости
воздушных потоков на расстоянии не менее 3 м от воздухозаборного отверстия.

В каждом отсеке кабельного сооружения необходимо устанавливать не менее
двух пожарных извещателей.

3.6. Соединения извещателей (лучи) с приемными устройствами должны
выполняться кабелями с медными жилами сечением в соответствии с техническими
условиями на применяемые извещатели и приемные устройства.

Лучи пожарной сигнализации в защищаемых помещениях должны прокладываться
отдельно от всех силовых и осветительных электрических кабелей и проводов для
исключения повреждения луча в течение 10 минут при загорании любого из кабелей,
проложенных в этом помещении.

3.7. В качестве приемного устройства для пожарных извещателей должны
использоваться пульты в соответствии с Перечнем технических средств
автоматического пожаротушения и пожарной сигнализации, получивших сертификат
соответствия в системе сертификации ГОСТ Р и сертификации продукции и услуг в
области пожарной безопасности.

3.8. Включение в работу УВП производится по сигналам не менее двух
извещателей в луче, контролирующем это помещение, или по сигналам извещателей
двух лучей, проложенных в одном защищаемом помещении.

При срабатывании одного извещателя или луча должен выдаваться
предупредительный сигнал «ВНИМАНИЕ». 3.9

Рабочее электропитание приемных устройств пожарной сигнализации
должно выполняться от сборки переменного тока, имеющей резервирование от
независимого источника питания. Резервное питание приемных устройств пожарной
сигнализации должно обеспечиваться от щита постоянного тока. Перерыв в питании
допускается на время действия автоматического включения резерва (АВР)

3.9. Рабочее электропитание приемных устройств пожарной сигнализации
должно выполняться от сборки переменного тока, имеющей резервирование от
независимого источника питания. Резервное питание приемных устройств пожарной
сигнализации должно обеспечиваться от щита постоянного тока. Перерыв в питании
допускается на время действия автоматического включения резерва (АВР).

3.10. Приемные устройства пожарной сигнализации должны устанавливаться в
помещениях (пунктах) централизованного управления с круглосуточным пребыванием
дежурного персонала (или непосредственно на щитах оперативного контура или на
вспомогательных щитах):

— для электростанций с блочными тепловыми схемами в помещении
центрального щита управления (ЦЩУ) и в помещениях блочных щитов управления
(БЩУ);

— для электростанций с поперечными связями по пару в помещении главного
щита управления (ГЩУ) и в помещениях групповых щитов управления (ГрЩУ)
котлов и турбин;

— для электростанций, где основным топливом является мазут, кроме
вышеперечисленных помещений;

— в помещении щита управления мазутонасосной;

— для электростанций, работающих на твердом топливе, в помещении щита
управления топливоподачей;

— для гидроэлектростанций и гидроаккумулирующих электростанций — в
помещении центрального пункта управления (ЦПУ) и в помещении дежурного машзала;

— для подстанций — в щитовом помещении.

Допускается размещение приемных устройств в помещениях, смежных с
помещениями оперативного контура пунктов централизованного управления. При этом
на щите оперативного контура должна предусматриваться вызывная
сигнализация в соответствии с требованиями пунктов (ж), и
.

Приемные устройства пожарной сигнализации должны размещаться в
указанных выше помещениях в соответствии с технологической принадлежностью
кабельных сооружений к этим помещениям. Приемные устройства пожарной
сигнализации кабельных сооружений общестанционного назначения (в главном
корпусе, на промплощадке, на ОРУ и т.п.) должны устанавливаться в помещении
ЦЩУ, ГЩУ тепловых электростанций и в ЦПУ ГЭС и ГАЭС.

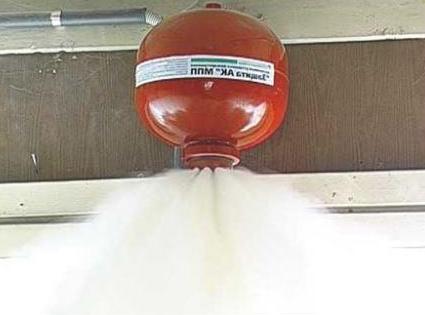

Система аэрозольного объемного пожаротушения (АОТ)

Система объемного пожаротушения на судне устанавливается в основном на пассажирских плавательных средствах речного флота.

Она размещается в следующих местах:

• Машинном отделении, главных и вспомогательных двигателей, которые работают на жидком топливе;
• В помещениях котлов и генераторов основных и аварийных источников электричества;
• В местах разветвления главных энергетических магистралей и распределительных щитков;
• В местах установки электродвигателей, как вспомогательных, так и основных – гребных;
• В сетях вентиляции оборудования.

Все основные рабочие параметры установки должны соответствовать требованиям технического регламента, в соответствии с которым производится классификация и постройка судов. Представленная аппаратура автоматического пожаротушения объемного типа была разработана лабораторией «Пламя» при военно-морском инженерном институте.

Рабочие пожаротушащие устройства представляют собой автономные модули ТОР-1500 и ТОР-3000 подключенные к единой сети внешнего управления и оповещения. Каждый модуль является баллоном с огнетушащим веществом с вмонтированным в него оптико-электронным детектором определения горения.

Баллоны подключены к центральному аппарату и могут активироваться вручную по команде капитана или дежурного из рубки корабля.

Испытания, проводимые в 2011 году, показали высокую эффективность установленной системы. Она в состоянии тушить горящие и тлеющие материалы. В частности, на испытаниях было потушено тлеющее дерево, и погашен поддон с горящим дизельным топливом.

3 Особенности проектирования для зданий

Законодательство требует строгого соблюдения норм монтажа систем пожаротушения.

В случае возникшего возгорания должно происходить быстрое оповещение об этом всех присутствующих в здании людей. Обеспечение оперативной эвакуации людей и предотвращение распространения пожара – основные задачи установленной системы пожаротушения.

Внимание! Проектирование должно начинаться с посещения специалистами заданного объекта. Определяется подходящая система пожаротушения и разрабатывается техническое задание, которое реализуется через составление рабочего проекта и рассмотрения рабочей документации

После этого проект подлежит согласованию, сопровождению и осуществлению контроля за его выполнением.

Проектная документация состоит из основных моментов:

1. 1. выбор варианта обеспечения пожарной безопасности на объекте;
2. 2. соблюдение конкретных расстояний между объектами и строениями;
3. 3. обозначение путей подъезда специальной техники;
4. 4. список действий, которые должны быть направлены на обеспечение безопасности персонала при возникновении возгорания;
5. 5. выбор пунктов противопожарной защиты, включая установку оборудования и пожарной сигнализации.

Устройство и основные рабочие узлы

А. Спринклерная система;В. Дренчерная система.

1. Центральный извещатель пожарной сигнализации;
2. Спринклерный ороситель;
3. Извещатель пожарной сигнализации (дымовой, тепловой извещатель, УК, горения);
4. Дренчерный ороситель;
5. Мелкодисперсный ороситель;
6. Подключенный к электросети объект защиты;
7. Узлы управления и контроля;
8. Компрессор;
9. Автоматика управления водоснабжением;
10. Тестовый водопровод для насоса;
11. Поплавковый механизм контроля заполнения резервуара водой;
12. Резервуар с огнетушащим веществом;
13. Внешняя магистраль подачи воды;
14. Переливной предохранитель;
15. Всасывающий водопровод;
16. Главный насос;
17. Насос поддержки давления в спринклерной системе;
18. Дренажный резервуар для воды.

ДРЕНЧЕРНАЯ УСТАНОВКА ПОЖАРОТУШЕНИЯ

Дренчерные установки автоматического пожаротушения используется не только для ликвидации очага возгорания, но и для формирования водяных завес, препятствующих распространению по территории объекта огня и продуктов горения. Дренчерный ороситель отличается от спринклерных отсутствием теплового замка.

Принцип действия.

Дренчерная система автоматического пожаротушения активируется по внешней команде. Различают два способа активации:

1. Электрический сигнал от системы пожарной сигнализации.

2. Механические приспособления (на данный момент используются довольно редко). Существует два типа:

Тросовая — легкоплавкий тепловой замок соединён с металлическим тросом, блокирующим клапан побудительного трубопровода. При расплавлении замка трос обрывается и клапан открывается.

Гидравлическая или пневматическая (принцип действия схож с сухой спринклерной установкой) давление воды или сжатого газа в контрольном трубопроводе удерживается тепловым замком. При его разрушении давление падает, активируя жокейные насосы, наполняющий основной трубопровод.

Область применения.

Дренчерные установки водяного пожаротушения применяются на объектах с высоким уровнем взрывоопасности как внутри помещений, так и на открытых площадках.

Чаще всего это:

• предприятия по деревообработке и целлюлозно-бумажные комбинаты;
• производство бытовой и промышленной химии;
• производство лакокрасочных материалов;
• предприятия с отрицательным температурным режимом производственных процессов.

Особенности работы.

Дренчерные системы отличаются большим расходом воды. Согласно нормативам он составляет 0,1-0,3 л/сек/м2.

Кроме того необходимо наличие двух источников водоснабжения:

1. Емкость расчетного объема, откуда экстренно поставляется вода, для максимально интенсивного пожаротушения сразу после поступления сигнала об обнаружении очага возгорания. Длительность использования до 10 мин.

2. Магистральный трубопровод большого диаметра для непрерывной подачи воды при длительном тушении. Время подачи воды без снижения расчетного давления не менее часа.

Дренчерные распылители устанавливаются в контролируемом помещении с шагом 3 м, расстояние до межкомнатных простенков и капитальных стен должно составлять 1,5 м.

В зависимости от конструктивных особенностей водяного рассекателя различают два типа дренчеров:

• лопаточные (диаметр выходного отверстия 12 мм) — используются для распределения воды по площадям;
• розеточные (диаметр выходного отверстия 10/12/16 мм) — применяются в водяных завесах.

Для каждой водяной завесы необходимо предусмотреть отдельное запорное устройство: вентиль, клапан или клинкет.

Многие дренчерные системы комплектуются дополнительным дозатором для пенообразования. Таким образом, в качестве огнетушащего вещества может использоваться пена высокой кратности, что значительно повышает эффективность пожаротушения отдельных типов материалов.

Достоинства и недостатки.

Несомненными преимуществами дренчерных систем автоматического пожаротушения являются:

• подача огнетушащего вещества одновременно на большую площадь, что эффективно локализирует пламя;
• быстрый монтаж и простое обслуживание оборудования;
• низкая инерционность срабатывания;
• блокировка продуктов горения (гарь, токсичные испарения, высокая температура) в помещениях, где изначально возник пожар.

Фактически, главным недостатком является высокая интенсивность подачи огнетушащего вещества, которое влечет за собой перерасход воды или пены, а также значительные затраты на восстановление помещения.

Порошковые

Такие автоматические стационарные установки пожаротушения используются, в основном, для того чтобы не допустить распространение огня по всей территории помещения. В отличие от предыдущих разновидностей, не годятся для тушения пожаров, связанных с горючими и химическими материалами. Кроме того, они не гарантируют остановку пожара: дополнительно, необходимо использовать другие средства тушения, например, воду

Важно не использовать в помещениях с большой проходимостью, так как горючее может навредить человеческому организму

Установки могут применяться как для тушения всей площади или всего объема защищаемого помещения, так и для локального тушения на части площади или объема (приложение И (рекомендуемое) СП 5.13130.2009).
Огнетушащие порошки и установки пожаротушения на их основе применяются для защиты следующего ряда объектов:

• помещения производственного назначения;
• склады (с хранением изделий из древесины, мебели, лаков, красок, клеев, щелочных материалов, топлива и масел);
• хозяйственные кладовые;
• окрасочные и сушильные камеры;
• станции технического обслуживания автотранспорта;
• гаражи;
• локомотивные депо;
• предприятия торговли;
• камеры хранения;
• электростанции;
• помещения с дизельными генераторами;
• электрические шкафы, трансформаторы и электрооборудование под напряжением;
• помещения административных зданий;
• наружные технологические установки;
• открытые продуктовые насосные;
• сливоналивные эстакады и резервуарные парки;
• газораспределительные подстанции и прочее.

Установки не должны применяться для тушения пожаров:

• горючих материалов, склонных к самовозгоранию и тлению внутри объема вещества (древесные опилки, хлопок, травяная мука и др.);
• химических веществ и их смесей, пирофорных и полимерных материалов, склонных к тлению и горению без доступа воздуха.

Основными преимуществами огнетушащих порошков, в отличие от других видов огнетушащих веществ, являются:

• в силу своих физико-химических свойств высокие показатели огнетушащей способности и универсальность применения;
• быстрое подавление очага возгорания без участия человека и относительно низкая стоимость;
• экологичность (отсутствие токсичных компонентов, озоноразрушающих веществ, низкая коррозионная активность, химическая инертность), т. к. основой порошков являются минеральные удобрения;
• по сравнению с установками водяного и пенного тушения, наносят минимальный косвенный ущерб от пожара, причиненный помещению и находящемуся в нем имуществу — огнетушащий порошок легко удаляется пылесосом или веником;
• возможность применения в условиях низких температур, когда использование воды, пены, и других средств неэффективно, экономически невыгодно или недопустимо;
• по сравнению с установками газового и аэрозольного тушения, низкая требовательность к герметичности помещений.

Водопитатели.

2.10. В качестве водопитателей, входящих в состав УБП, используются
насосы с механическими фильтрами или вспомогательные водопитатели,
обеспечивающие расчетные расходы и давления воды.

2.11. В системе подводящих трубопроводов УВП, не обеспеченных
постоянным давлением, для поддержания необходимого давления воды и восполнения
утечек следует предусматривать установку вспомогательного водопитателя или
соединение с сетями водопроводов различного назначения с гарантированным
давлением воды.

На соединительных трубопроводах должны устанавливаться обратные
клапаны.

2.12. Емкость вспомогательного водопитателя должна приниматься из
условия обеспечения подачи воды на тушение на время запуска насоса, но не менее
3 м3.

УСТАНОВКА ВОДЯНОГО ПОЖАРОТУШЕНИЯ

Проектирование и установка водяного пожаротушения осуществляется в соответствии с следующими нормативами:

• СП 5.13130. 2009 «Системы противопожарной защиты…»;
• НПБ 88-01 «установки пожаротушения и сигнализации…»;
• СНиП 2.04.09-84 «Пожарная автоматика зданий и сооружений…».

Ознакомиться с некоторыми из них можно на странице НОРМАТИВНЫЕ ДОКУМЕНТЫ ПО ПОЖАРНОЙ БЕЗОПАСНОСТИ.

Алгоритм расчета автоматической установки пожаротушения (АУП) включает следующие этапы:

1. Определяется тип огнетушащей смеси пригодный для тушения материалов находящихся в подконтрольном помещении:

• вода;
• вода с антипиреновыми добавками;
• пенный раствор (с учетам кратности пены).

2. Выбирается вид системы с учетом скорости распространения огня по конструкциям сооружения и температуры эксплуатации внутри помещения:

• спринклерная;
• дренчерная;
• модульная.

3. Выбирают необходимую интенсивность орошения в соответствии с нормативами.

4. Вычисляется рабочее давление системы по показателям наиболее удаленного оросителя (диктующий ороситель).

5. В соответствии с типом оросителя, расходом огнетушащего вещества и контролируемой площадью и определяют диаметр труб, количество и расположение оросителей и трассировку трубопроводов.

6. На основе гидравлического расчета трубопровода выбирают мощность насосной пары.

Существует целый перечень правил и рекомендаций, которые необходимо применить при подборе материалов, расчете и монтаже водяного пожаротушения.

При использовании в качестве основы для трубопроводов полимерных материалов они должны быть огнеупорными (AntiFire) с маркировкой РРR. Они могут использоваться в помещениях 1 и 2 группы, категорий пожарной опасности В, Г и Д. При этом расчетная пожарная нагрузка не должна превышать 1400 МДж/м2.

В местах возможного физического контакта, способного повредить трубопровод на нем монтируется металлический кожух с выступом за зону предполагаемого контакта на 50 см с каждой стороны. Частота крепления к несущим конструкциям или опорам труб зависит от их диаметра. Она должна исключить возможность провисания, деформации от температурных нагрузок или возникновения вибрации во время функционирования.

Преимущества систем

Системы, основанные на , имеют ряд достоинств перед прочими:

• универсальность. Пригодны для установки в помещениях практически любого типа. Эффективны при тушении большей части классов и типов пожаров;
• экономичность. Кроме того, что вода является самым дешёвым средством для тушения возгораний, эти установки также легки в монтаже, а также демонтаже с целью перевозки на другой объект;
• гибкость применения. Огромное разнообразие модификаций данных систем, а также различие опциональных настроек позволяет применять их точечно или на всё здание. Также это даёт дополнительную возможность добавлять к воде разнообразные вещества для большей эффективности пожаротушения;
• многоразовое использование. Для того, чтобы привести такую систему в состояние полной готовности, понадобится несколько часов;
• поскольку вода является безопасной для человека, такие системы пригодны к использованию в многолюдных местах. Их работа не требует предварительной эвакуации присутствующих в помещении людей в случае возникновения возгорания.

Классификация установок

Автоматическая система пожаротушения водяная бывает нескольких типов, каждый из которых имеет свои достоинства и недостатки, и рекомендуемую область применения.

Спринклерные

Названы по типу водного спринклерного распылителя. Его главным отличием является чувствительный к температуре замок на отверстии, блокирующем поступление воды. В классической системе данного типа в трубы уже закачана вода, которая находится под давлением. Однако для использования в помещениях с низкими температурами и для предотвращения порчи имущества при ложном срабатывании были разработаны воздушные системы. У них заполнен водой только магистральный (идущий от резервуара) трубопровод. У водовоздушных заполнение произведено до уровня транспортного (доставляющий воду к зонам тушения) трубопровода, а трубы, поставляющие огнетушащее вещество непосредственно к распылителям не заполнены.

Дренчерные

Установки напоминают спринклерные воздушные с сухими трубопроводами. Однако распылители у таких систем не имеют температурных замков, и срабатывание производится по всей защищаемой площади. Преимущества такого метода в предотвращении распространения огня, раннем обнаружении и высокой скорости реакции системы.

Дренчерные установки различаются по разным видам побуждения:

• Электрические;
• Гидравлические;
• Пневматические;
• Механические;
• Комбинированные.

Тушение мелкодисперсной водой

Основное отличие данных водяных установок в типе распылителя. Хоть он может быть и дренчерным и спринклерным, но имеет специальное приспособление для создания струй с величиной капли до 100 микрон.

 Были разработаны и специализированные типы тонкодисперсных распылителей:

Такой способ подачи воды предоставляет ряд существенных преимуществ в процессе пожаротушения:

• Высокая эффективность и скорость ликвидации возгорания, мелкие капли быстрее переходят в парообразное состояние, активнее снижая температуру и вытесняя кислород;
• Экономный расход огнетушащего вещества, около 1,5 л на 1 м2 площади помещения;
• Значительно снижает задымление помещения, связывая твердые вещества дыма;
• Локализация и ликвидация очага возгорания происходит настолько быстро и при этом расходуется так мало воды, что предметам в помещении наносится минимальный ущерб;
• Допускается тушение подключенных электроустановок с рабочим напряжением до 1000 В.

Рабочее давление

В зависимости от того какое рабочее давление в системе водяного пожаротушения различают установки:

• С низким давлением – до 12,1 атм.;
• Со средним давлением – 12,1 – 34,5 атм.;
• С высоким давлением – более 34,5 атм.

Область использования

Водяная автоматическая система пожаротушения применяется для ликвидации пожаров категории А, В и С. Учитывая, что ее применение возможно немедленно после получения сигнала тревоги, не дожидаясь эвакуации персонала или посетителей, рекомендуется использование водотушащих систем в общественных зданиях с большим человекопотоком:

• Развлекательные и торговые центры;
• Вокзалы и аэропорты;
• Выставочные залы театры и кинотеатры, крытые стадионы;
• Складские и производственные помещения и т.п.
