Производители и модельный ряд

На российском рынке строительных материалов противопожарные муфты представлены огромным ассортиментом. Здесь и отечественные изделия, и от зарубежных производителей. Но большой популярностью пользуются четыре марки:

1. ОГНЕЗА-ПМ из Санкт-Петербурга. Компания предлагает широкий типоразмер изделий в диапазоне 20-160 мм. Корпус прибора окрашивают или в белый, или в красный цвет. Используют вкладыш толщиною 4-15 мм. Вес изделия варьируется в пределах от 55 до 900 г в зависимости от диаметра прибора. Сегодня компания предлагает заказчикам модели, изготовленные на заказ.
2. Огнебарьер. Под этой торговой маркой выпускаются муфты от компании «СоюзПромТекст» также из Санкт-Петербурга. Их изделия – это защитные устройства из нержавеющей или оцинкованной стали.
3. Феникс. Это торговая марка компании «Унитекс» Москва. Производитель предлагает защитные приспособления диаметром 16-200 мм, изготовленных из нержавейки. В качестве защелки используется не затяжная конструкция по типу «лягушки», а червячный замок. Он более надежен, но для его закрепления потребуется отвертка.
4. ЭГИДА-ПМ. Это продукция из Санкт-Петербурга, изготовленная из стали и покрытая порошковой краской серого цвета. Диаметр устройства варьируется в диапазоне 20-160 мм. В конструкции используется двойная защелка лепесткового типа.

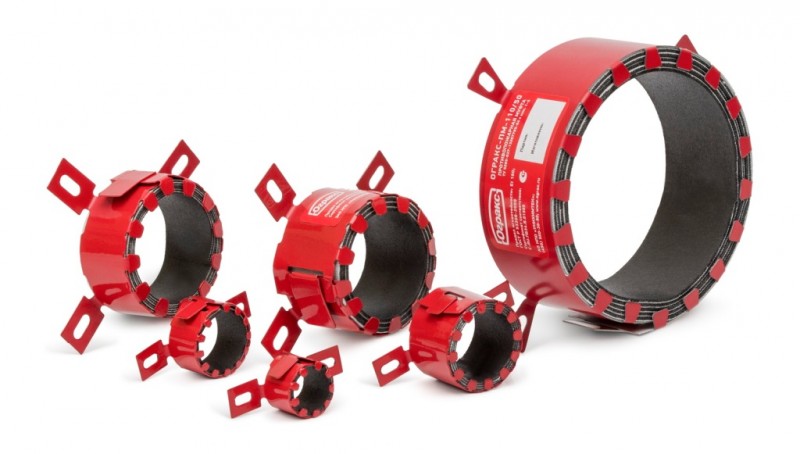

Муфта противопожарная марки «Феникс»

Установка

Монтаж противопожарных муфт может выполнить даже начинающий специалист, ответственно относящийся к работе. Сначала лепестки выставляют под прямым углом к корпусу. Затем противопожарную муфту разворачивают и огибают ею трубу.

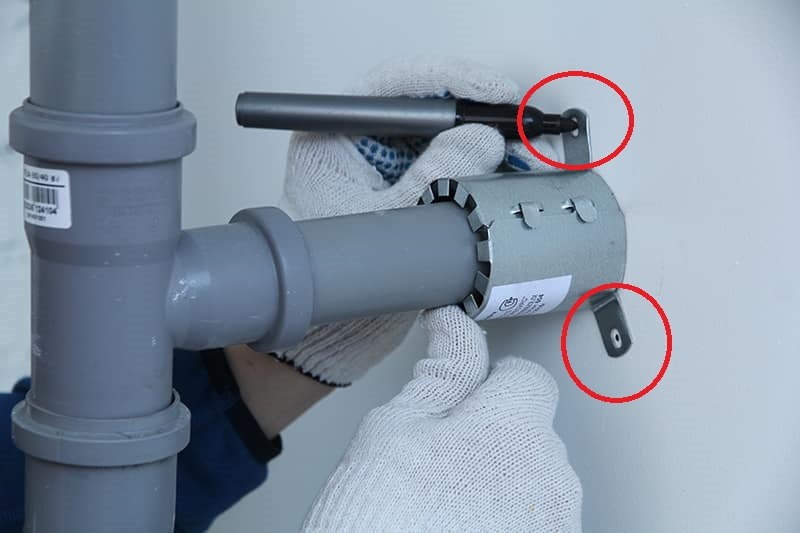

Через отверстия в лепестках отмечают места будущих креплений на стенах. В отмеченных точках высверливают отверстия, в них забивают дюбели. После чего на конец трубы одевают вкладыш с противопожарным вспенивающимся веществом.

При нагревании оно превращается в пенококс. Вокруг вкладыша хорошо стягивают корпус муфты. Замки на разных моделях могут отличаться, поэтому подходят к этапу сосредоточенно.

На следующей стадии противопожарную муфту надежно закрепляют на дюбелях болтами. При необходимости всю нишу заполняют цементной смесью.

https://youtube.com/watch?v=W0lkP_lU8h8

Что такое противопожарная муфта

Противопожарная манжета является пассивным огнезащитным устройством, устанавливаемым в жилые и промышленные здания на поверхность полимерных патрубков из полипропилена, примыкающей к потолку или боковым стенкам помещения. Назначение устройства – перекрывать канал поступления огня по трубопроводу как по внутренней, так и по наружной поверхности трубы. Если трубопровод выгорает, внутренний вкладыш за счет термического расширения перекрывает образовавшуюся дыру.

Поэтому в жилых домах на пластиковых ПВХ трубопроводах ПП муфты нельзя обнаружить, если только стояк не сделан из редко используемых в многоквартирных жилых домах канализационных труб из термостойкого ПП.

Нередко подобное пожарное оборудование для перекрытия доступа воздуха, защиты от проникновения огня и дыма, устанавливают на самозатухающий ПВХ с классом горючести Г1 или Г2 (в зависимости от марки, ПВХ вообще не горит или затухает в течение нескольких секунд), или на полиэтиленовый трубопровод,  редко используемый для внутренней стояковой канализации.

Рис. 3 Конструкция ППМ

Обычно в канализации используются трубы с наружным диаметром 110 мм, поэтому большинство огнезащитных манжет имеет аналогичный внутренний диаметр, основными элементами муфты являются:

Корпус. Состоит из стальной холоднокатаной или оцинкованной стали толщиной от 0,5 до 2 мм, окрашенной атмосфероустойчивой краской. Для установки на пластиковом патрубке в боковой части цилиндрической манжеты размещено соединение с гальванизированной замковой защелкой. Для крепления к потолку в верхней части предусмотрены лепестковые ушки с отверстиями длиной около 35 мм (модели Огнеза).

В основании корпуса имеются направленные внутрь зубцы, их назначение – удержание внутреннего вкладыша и его направленное расширение, способствующее ускоренному перекрытию проема.

Вкладыш. Ленточный вкладыш расширяющийся является главным компонентом устройства и выполнен из специального материала на основе композиционного сплава каучука с гранитом (кенококс). Пластичный вкладыш не имеет запаха, экологичен и нейтрален к воде, полностью соответствует всем нормативам пожарной безопасности (Федеральный закон № 123). Материал увеличивается в объеме до 10 раз при воздействии высокой температуры и препятствует после прогорания пластиковых патрубков поступлению огня и дыма в расположенное выше помещение.

Рис. 4 Установка ППМ в стены и перекрытия зданий и сооружений на примере Огнеза – ПМ

ПП манжеты имеют следующие особенности:

• Срок эксплуатации без специального технического обслуживания и потери своих физических и химических свойств достигает 30 – 50 лет.
• Сопротивляемость по времени огню во время пожара составляет 2 – 4 часа.
• Коэффициент вспучивания вкладышей доходит до 950 процентов, его объемная масса 1500 кг./м.куб.
• Установка отсечек на трубу и плиту перекрытия с помощью замка и дюбелей не представляет особых сложностей, для этого понадобится перфоратор, сверло соответствующего диаметра и простая крепежная фурнитура.
• Цинковое покрытие или окраска препятствует коррозии, позволяет эксплуатировать изделие в условиях повышенной влажности – это увеличивает срок его службы.

Рис. 5 Принцип работы ППМ против распространения дыма и огня

Зачем они нужны

Зачем вообще нам муфта на трубе?

А представьте себе пожар в здании, где канализация из труб ПХВ.

Как известно, пластик начинает деформироваться при нагревании до 180 °C.

А между стенами, перекрытиями тем временем образуется отверстие от выгоревшей трубы.

Открытый огонь быстро перекидывается через отверстия между строительными конструкциями.

Поэтому противопожарная муфта обязательно монтируется на канализацию.

Другая опасность связана с открытием полости канализационной трубы.

Внутри труб канализации присутствуют газы, которые при утечке запросто вспыхивают.

А это чревато масштабным пожаром в целом городском массиве.

Канализация, конечно, не единственная сфера применения противопожарной манжеты.

Требования нормативов

Противопожарные манжеты, как элемент инженерных коммуникаций,

имеют определенные требования об установке.

Обязательность монтажа вытекает из следующих нормативов.

• Ст. 137 п. 4 ФЗ № 123-ФЗ. О необходимом пределе огнеупорности для пересечений стройконструкций кабелями, трубами, другими технологическими элементами.
• П.п. 3.1, 3.2 ГОСТ Р 53306-2009. О терморасширяющихся муфтах и пересечениях стройконструкций трубопроводами из ПВХ.
• П. 4.23 СП 40-107-2003. Сообщает об обязательном монтаже муфт со вспенивающимися противопожарными материалами на водопроводы в многоэтажках.
• П. 2.1 ТР 83-98. Об установке на водопровод манжет со терморасширяющимся вкладышем с огнестойкостью ЕI120-ЕI180 для многоэтажных сооружений и социальных культурных объектов.

Норматив ППБ 01-03 также упоминает о применении отсечек для любых видов пластмассовых труб.

1. Пластиковая канализационная труба.
2. Ливневая канализация.

В общем случае, противопожарная муфта должна обладать такими характеристиками.

• Время противодействия огню от 3-х часов.
• Вес 1,25 кг для трубы диаметром 210 мм.
• Срок эксплуатации 50 лет.
• Время нагревания перед вспучиванием термоленты до 15-ти сек.
• Время полного вспучивания до 2-х минут.
• Влагостойкость, защита от грызунов.
• Удобство монтажа.
• Надежная герметизация.

Бывают и универсальные муфты, которые могут устанавливаться на любые трубы, с диаметром от 16 мм.

Самой популярной считается манжета на канализационную трубу диаметра 110 мм.

Конструктивные особенности противопожарной муфты

Чисто конструктивно муфта – это хомут или разъемное кольцо, в состав которой входит застежка. С помощью последней и происходит фиксация приспособления. Конкретно это устройство состоит из:

1. Металлического корпуса. В качестве металла производители используют разные материалы: алюминий, сталь, нержавейку. Обычно его окрашивают защитными составами для придания декоративности, плюс увеличения антикоррозионной стойкости изделия.
2. Застежки, он же замок. Ее функции – стянуть корпус вокруг канализационной трубы, чтобы получилось плотное примыкание. Изготавливают этот элемент из прочной легированной стали, потому что именно он подвергается основным нагрузкам.
3. Вкладыша-ленты. Его подкладывают под муфту. Задача вкладыша – расшириться при высоких температурах и заполнить собой пространство между противопожарной муфтой и трубой канализации. Таким образом закрывается проем в перекрытии, чтобы огонь и дым не смогли пройти дальше по этажам. Вкладыш изготавливают из пластичного материала. Он не реагирует на воду, не имеет запаха и не токсичен.
4. На торцах муфты сделаны специальные зубцы. Их назначение – не дать расширяющемуся вкладышу выйти за пределы конструкции.
5. Крепежного элемента, с помощью которого все устройство соединяется с монтажной поверхностью: потолком, стеной, полом или перегородкой.

Конструктивные особенности муфты противопожарной

Необходимо добавить, что противопожарная муфта (СНиП отсутствует на этот элемент, а есть свод правил под номером 40-107-2003, в котором в пункте 4.23 указано, что в многоэтажных зданиях необходимо устанавливать это приспособление) используется и, как крепежное устройство, которое фиксирует расположение трубы канализации относительно несущих конструкций и перегородок. То есть с ее помощью системе канализации придается дополнительная прочность, герметичность стыков и надежность соединений.

Где применяются

Муфту монтируют на объектах разной специализации, где есть пластиковый трубопровод, таких как:

• Больничные центры, дома престарелых, дома отдыха, реабилитационные центры.
• Жилые сооружения, многоквартирные дома.
• Отели, хостелы, общежития, гостиничные заведения.
• Вокзалы, аэропорты.
• Производственные предприятия.
• Торгово-развлекательные заведения, многоэтажные офисы.

Противопожарная манжета монтируется лишь на пластиковый трубопровод.

Но правилами ПБ это не регламентировано.

Чугун и металл не расплавятся под воздействием открытого огня.

Противопожарные муфты для пластиковых труб обычно окрашивают красным, белым или серым цветом.

Материалы самих труб это ПВХ, ПЭ и пр.

Любую муфту ставят на водопроводы следующего типа.

• Сливная канализация.
• Пластиковый трубопровод.
• Внутренняя канализация.

Что дает нам применение противопожарной муфты?

Ее наличие позволяет обеспечить нужный предел огнестойкости стройконструкции,

препятствует проникновению огня в соседние помещения.

Характеристики

Вес противопожарных муфт в значительной степени зависит от их размеров. Устройство с внешним диаметром 33 мм весит совсем немного – 0,06 кг.

Муфты покрупнее, имеющие диаметр 210 мм, имеют ощутимый вес, достигающий 1,25 кг. Ассортимент противопожарных моделей велик. Характеристики могут отличаться.

Нужно уточнять все параметры и технические возможности при оформлении заказов, чтобы подобрать оптимальный вариант для пластиковых труб конкретного здания.

Противопожарные муфты имеют неоспоримые достоинства:

• большая термическая стойкость;
• надежная герметизация помещений;
• легкость монтажа;
• необходимость использования для установки только перфоратора и дюбелей;
• инертность по отношению к влаге, грибкам, микробам.

Муфты из пластика не нравятся грызунам. Противопожарные соединения остаются целыми даже в подвальных помещениях, где эти животные периодически появляются.

Как работают

Огнезащитные действия манжет (муфт) обеспечены самосрабатывающей конструкцией, наполненной пакетом со специальными веществами. Противопожарная манжета состоит из металлического корпуса, сделанного из нержавеющих сплавов или металлов с защитным слоем.

Толщина металлической основы противопожарной муфты бывает различной: от 0,5 мм до 2 мм.

На корпусе имеется защелкивающийся замок, который регулирует силу сжатия пластиковой трубы. Внутри по всему диаметру размещен вкладыш из вещества, расширяющегося при нагревании. Вспенивающийся материал при нагревании увеличивается в объеме в 10 — 50 раз.

Зафиксирован вкладыш зубцами. При увеличении объема наполнителя зубцы корректируют заполнение всей полости. Таким способом достигается герметичность стыка.

Водопровод одной комнаты становится изолированным от труб соседнего помещения, претерпевающего пожар. Устройство также блокируют доступ кислорода к горящей зоне, исключая циркуляцию воздуха через щели трубопроводов.

Противопожарные муфты прикрепляются к стене или прилегающей боковой панели с помощью металлических лепестков. Обычная длина лепестков составляет 35 мм.

Модели, выполненные по отдельным заказам, могут иметь длину лепестков, достигающую 70 мм. Все детали из металлических сплавов в процессе производства подвергаются окраске термостойкими составами.

Что такое противопожарная муфта

В эпоху чугунных канализационных
трубопроводов считалось, что распространение дыма или огня сквозь проходы
системы через перекрытия не представляет серьезной опасности. Чугун способен
выдерживать высокие температуры, а сам проход плотно герметизировали цементным
раствором. Это позволяло надежно отсечь помещения и снижало риск проникновения
дыма и огня до допустимого значения.

Повсеместное использование канализации, собранной из
труб ПВХ, создало
необходимость использовать противопожарные
манжеты для канализации. Это обусловлено спецификой пластиковых
трубопроводов. Они начинают деформироваться при нагреве от 180°, что создает
серьезную опасность. Труба стекает вниз, выгорает, освобождая отверстие в стене
или перекрытие. В него начинает поступать дым, может перекинуться открытый
огонь.

Кроме этого, открывается полость
канализационных трубопроводов. Они представляют собой полую систему, внутри
которой находятся огнеопасные газы. Если не обеспечить отсечку, они вспыхнут,
что создает опасность для целого района городской застройки.

Установка на стояк

Установка противопожарных муфт на стояках канализации
позволяет исключить распространение дыма и огня. Простое и надежное
приспособление состоит из металлического кожуха с креплениями и вкладыша,
изготовленного из вспенивающегося состава.

Толщина кожуха зависит от
диаметра манжеты,
составляя от 0,5 до 2 мм. На внешней части расположен замок, который
защелкивается при сборке. Внутри располагается вкладыш, изготовленный из
вспенивающегося материала. При повышении температуры он в течение 15 секунд
начинает процесс вспенивания и расширения объема, который длится до 2 минут. В
результате размер вкладыша увеличивается в 10-50 раз. Это позволяет заполнить
проем и не допустить распространения дыма и огня ни в полость труб, ни в
соседнее помещение. Пробка из пенококса не реагирует на высокие температуры и
не горит.

До установки противопожарная муфта для
канализации представляет собой две половинки, которыми обхватывают трубу
и фиксируют положение замком. Существуют разные типы фиксаторов, от простых
защелок до более сложных узлов с пружинной регулировкой усилия обхвата.

            Противопожарная муфта на
канализацию, принцип работы которой построен на самостоятельной реакции,
устанавливается на стояк
или горизонтальную часть системы. Возможен монтаж только с одной или с обеих сторон трубы.

Существуют также огнезащитные
гильзы. Они представляют собой отрезки стальной трубы, вставленной в сквозное
отверстие в стене или плите перекрытия. Внутрь вставляется пластиковый
трубопровод, а зазор заполняется монтажной пеной или расширяющимся от
нагревания полимером. Принцип
работы гильзы аналогичен функциям муфты, меняется только место и способ установки.

Как установить противопожарную муфту самостоятельно

Процесс установки муфты на трубы

Так как конструкция этих изделий довольно проста, монтаж не вызывает абсолютно никаких затруднений. Установить противопожарные муфты можно как на этапе строительства в процессе разводки трубопровода, так и в любое другое время. Фиксация их в зданиях уже эксплуатируемых очень повышает пожарную безопасность.

Крепится муфта на установленные трубы и закрепляется шурупами. Для производственных зданий необходима дополнительная тщательная обработка места стыка огнеупорными герметиками или штукатуркой. Это поможет обеспечить лучшую герметичность и противопожарную безопасность. Фиксируется противопожарная муфта перед входом стояка в плиту перекрытия. Если установить манжету правильно, она прослужит до 50 лет.

Этапы монтажа:

1. Необходимо отогнуть крепежные лепестки на изделии.
2. Надеть манжету на патрубок.
3. Отметить места крепления лепестков устройства к перекрытию.
4. Затем нужно просверлить отверстия.
5. Установить металлические дюбели.
6. Обернуть ленточным вкладышем трубу.
7. Надеть корпус противопожарной манжеты на вкладыш.
8. Стянуть муфту, используя замок.
9. Закрепить устройство в перекрытии, применив саморезы или анкерные болты.
10. Тщательно замазать проем бетонным раствором.
11. После установки, чтобы добиться полной герметизации, необходимо дополнительно обработать место стыка монтажной пеной или герметиками.

К установке этих средств безопасности необходимо подходить серьезно. Ведь при всей своей простоте и невысокой цене, они очень эффективны и помогают избежать серьезных разрушений и большого материального ущерба в случае пожара.

Трубопроводы для автоматического пожаротушения

Высотные жилые здания, промышленные и административные объекты в соответствии с государственными стандартами в обязательном порядке оснащаются системами автоматического пожаротушения.

Существует два основных типа таких систем:

• спринклерная, в которой при повышении температуры в помещениях начинается самопроизвольное орошение;
• дренчерная, основанная на подаче воды после ручного или опосредованного включения датчиков.

В последней системе (дренчерной) всегда задействованы только металлические трубопроводы. Они не горят, в этом огромный плюс. Альтернативные материалы пока не разрешены.

Есть профессионалы в области безопасности, которые категорически возражают против внедрения полимерной продукции в трубопроводы автоматического пожаротушения. Это помогает спасти сотни жизней.

Однако, имеются специалисты пожарной безопасности, ратующие за введение пластиков хотя бы в . Главный аргумент – возможность ускоренного монтажа – является сомнительным.

Пожарная безопасность должна обеспечиваться обдуманными, неспешными решениями. Если в дискуссии специалистов победят прагматики, вопреки здравому смыслу, тогда противопожарные муфты со вспенивающимися наполнителями будут устанавливаться на водоводы автоматического пожаротушения.

Помещения при пожарах в результате будут изолированы, но об автоматическом тушении, увы, можно будет забыть.

Что запомнить

Подытожим, друзья, наш обзор противопожарной муфты несколькими основными его утверждениями.

• Муфта препятствует распространению дыма и огня между стройконструкциями благодаря терморасширяющемуся вкладышу.
• Используется только на пластиковых трубах – канализация, водопроводы производственных предприятий, общественных заведений, жилых домов.
• Требования о монтаже устанавливают: ФЗ № 123-ФЗ, ГОСТ Р 53306-2009, СП 40-107-2003, ТР 83-98.
• Манжета, изготовленная после 01.01.2020, должна иметь сертификат на соответствие требованиям ТР ЕАЭС 043/2017.

Выбирая муфту, всегда обращайте внимание на материалы изготовления и наличие сертификата
