Сооружение нефтеперекачивающей станции

Сооружение нефтеперекачивающих станций – это комплекс работ, проводимых в несколько последовательных этапов:

• подготовительный;
• начальный;
• основной.

Начальные этапы и их особенности

Первый этап является, скорее, организационным. На нем рассматривается и утверждается проект будущего нефтепровода, расположения на нем НПС. Кроме того, здесь же готовится основная документация, определяются сроки и особенности строительства. При составлении проекта необходимо учитывать, прежде всего, такие параметры как длина трубопровода, особенности геологического состояния окружающей среды т.д.

На втором этапе начинается строительство подземных объектов. Копаются траншеи, прокладывается трубопровод, а также устанавливаются его составные элементы (которые, в свою очередь, являются элементами и нефтеперекачивающей станции).

Основной этап возведения НПС

Третий этап включается в себя возведение надземных зданий и сооружений. По сути, применительно к сооружению НПС этот этап является основным. Именно на нем после строительства здания осуществляется установка насосного оборудования, электроприводов, прочих сопутствующих элементов.

Перед строительством здания понадобится определиться с тем, какие приборы возможно будет установить внизу (чаще всего такие сооружения оборудованы, помимо основного помещения, подвальным). Это позволит несколько сократить сроки строительства.

Завершение строительства

После окончания строительства перед запуском НПС понадобится провести гидравлические и прочие испытания трубопроводов и резервуаров. Благодаря этому, можно предварительно выявить наличие недостатков и оперативно их исправить.

Повысительная водопроводная насосная станция

 Что такое повысительная насосная станция (ПНС)? ПНС используется для создания оптимального напора в системе водоснабжения с целью подъема воды на заданную высоту. Такое устройство представляет собой целый комплекс оборудования. Его работа направлена на бесперебойный забор воды из скважины или колодца. А также транспортировка воды по системе водоснабжения. В составе работ по реконструкции системы водоснабжения деревни Суоранда предусматривается реконструкция такой повысительной водопроводной насосной станции.

  Деревня Суоранда Заневского сельского поселения – муниципальное образование в составе Всеволожского района Ленинградской области.

  В состав существующей системы водоснабжения деревни Суоранда входят следующие сооружения и объекты:

•    повысительная насосная станция;
•    кольцевые и тупиковые водопроводные сети деревни Суоранда.

   В настоящее время напор в сети водоснабжения от повысительной насосной станции к конечному потребителю составляет 76 м вод.ст. Что, однако же, является недостаточным для обеспечения необходимого потребителю расхода.

Проектные решения

   Проектом реконструкции повысительной водопроводной насосной станции деревни Суоранда предусматривается:

• Во-первых, замена всего оборудования на блочную повысительную насосную станцию. Это обеспечит подачу воды потребителю с требуемыми характеристиками
• А также — устройство дренажного приямка с дренажным насосом. Прежде всего, для удаления дренажных вод и проливов воды при ремонтных работах.

   К тому же, настоящим проектом предусматривается автоматическая работа оборудования, расположенного на площадке повысительной насосной станции (без постоянного присутствия эксплуатирующего персонала).

   Кстати, источником водоснабжения деревни Суоранда является городской водопровод Санкт-Петербурга. В результате, качество питьевой воды соответствует требованиям нормативных документов СанПиН 2.1.4.1074-01, ГН2.1.5.689-98, ГН2.1.5.2280-07.

   Для гарантированного по II категории надежности обеспечения д.Суоранда водой на хозяйственно-питьевые и противопожарные нужды проектом предусматривается реконструкция повысительной водопроводной насосной станции. ПНС состоит из следующих блоков:

• насосный блок;
• всасывающие трубопроводы;
• нагнетательные трубопроводы;
• внутриплощадочные технологические трубопроводы с установленной арматурой, приборами контроля и автоматизации.

   В соответствии с принятой схемой водоснабжения деревни Суоранда, максимальный расчетный расход воды на хозяйственно-питьевые нужды, подаваемый в водопроводные сети повысительной насосной станцией, составляет 55,0 м3/ч.

   Управление повысительной насосной станцией предусмотрено местное и автоматическое с комплектного шкафа управления. Автоматическое регулирование работы насосной станции обеспечивается шкафом управления с частотным регулятором. Стандартный режим работы, прежде всего, поддержание постоянного давления на выходе из насосной станции в условиях переменных расходов. Что, несомненно, обеспечивает требуемое качество водоснабжения и экономичную эксплуатацию насосов.

Как работает водонапорная башня

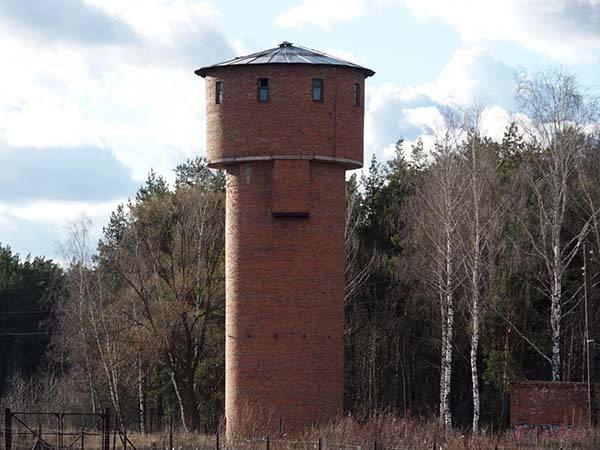

Принцип действия водонапорной башни не слишком отличается от монтажа гидроаккумулятора в частном доме.

Состоит данная конструкция из резервуара, который обычно монтируют из металла или нержавеющей стали. Резервуар находится выше скважины, примерно на 2-3 метра. Следует знать, что такой резервуар называется кессоном, он соединяется со скважиной посредством трубопровода. Именно по этому трубопроводу вода поступает из скважины в резервуар.

Сейчас очень часто используют металлические ёмкости, которые немного раннее заменялись несколькими бетонными кольцами. К сожалению, даже самый высококачественный монтаж колец и их последующая обработка не позволяют добиться высокой герметичности системы. Кессоны из металла или нержавеющей стали имеют большую стоимость, но также отличаются более длительным сроком эксплуатации.

Посредством насосной станции, вода проходит через кессон и поступает в накопительный резервуар, которым и является водонапорная башня. Резервуар, в котором происходит накопление жидкости, оборудован поплавковой системой, что позволяет автоматически запускать насосную станцию, если уровень воды опустился ниже минимального.

Основным преимуществом водонапорной башни является возможность постоянного поддержания давления. Это означает, что высокое давление в системе будет до тех пор, пока накопительный резервуар заполнен больше, чем отметка минимум. На давление даже не влияет отсутствие электричества в сети, вода всё равно будет поступать к пользователям.

Распределительная сеть с башней

Если водопровод имеет башню с малым напорным баком 5—10% среднесуточного расхода, тогда бак наполняется и опорожняется в течение суток несколько раз. При наполнении бака напор повышается, а при опорожнении понижается так, как показано на рис. 100. И при малых напорных баках также необходимы насосы на два разных напора, которые определяются расчетом сети.

Что касается производительности насосов, то она должна определяться примерно средним часовым расходом в максимальные сутки для насоса низкого давления и максимальным часовым расходом в максимальные сутки для насоса высокого давления. При больших напорных резервуарах насос с большим напором работает только в часы малого водопотребления ночью. Днем водопотребление удовлетворяется насосной станцией и напорным резервуаром.

При малых напорных баках опорожнение резервуара производится днем, в часы максимального расхода два-три раза. Для наполнения бака в это время необходимо, чтобы насос с повышенным давлением подавал максимальный часовой расход. И пока в городе поддерживается этот расход, в бак вода не попадает, она вся идет на питание города. Только при понижении максимального расхода в городе избыток воды начнет изливаться в бак.

Работа насоса повышенного напора будет продолжаться до наполнения бака. После этого насос выключается и вводится в работу насос пониженного давления, который вместе с баком питает город. Производительность насоса с пониженным давлением должна быть рассчитана на подачу среднесуточного расхода в максимальные сутки. Таким образом, производительность насоса повышенного давления больше производительности насоса пониженного давления в отношении максимального часового расхода к среднему часовому расходу (в максимальные сутки).

Так, работа станции и напорных баков должна идти в часы максимального расчетного расхода. Но расчетный расход относится к последнему году расчетного периода. Все же остальное время станция работает Менее напряженно, но при наполнении напорных баков необходимо переходить с работы насоса пониженного давления на насос повышенного давления и расхода. Чем больше объем напорного бака водонапорной башни, тем реже придется включать и выключать насосы.

Водоснабжение квартир

Чтобы понять, как происходит водоснабжение квартир, следует рассмотреть наиболее популярные схемы подключения.

• Последовательное водоснабжение. Трубопроводы горячей и холодной воды, при таком подключении, проходят параллельно, поэтому для подключения различного оборудования используют тройники. Последовательное водоснабжение требует не высоких затрат, а вода к пользователям поступает из общей магистрали.

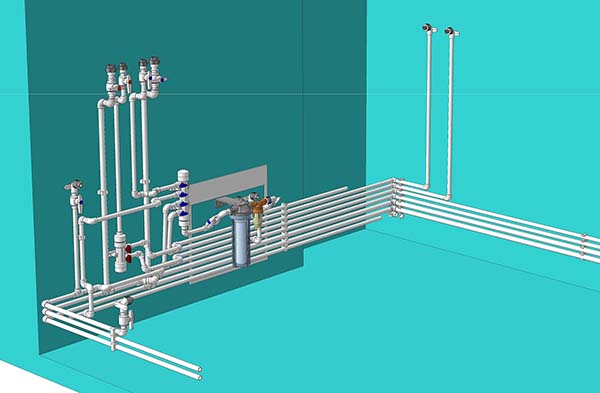

• Коллекторное водоснабжение. Такая схема подключения обеспечивает постоянное давление в системе, без перепадов и отключений. Высокое давление позволяет включать сантехнические приборы одновременно, так как к потребителям отходят отдельные трубы. Коллекторная схема считается достаточно дорогостоящей, а её монтаж требует наличия знаний, а также специализированного инструмента.

Устройство повысительной насосной станции

Повысительная насосная станция может быть нескольких типов, она может быть модульной, то есть достаточно компактной, для использования в частном секторе и для обслуживания небольших водопроводов. Так же станция может быть большой, для промышленных масштабов, и встроена в систему общего водопроводного оборудования.

Как правило комплектация повысительной насосной станции предлагается потребителю в следующем виде. В комплект станции входят следующие элементы, два насоса для непрерывной работы, два насоса, которые являются резервными, то есть запасными.

В комплектацию так же входит система автоматики. Насосная станция повысительного типа работает полностью в автоматическом режиме и не требует никакого дополнительного обслуживания. Как правило, установка такого типа станций не требует никаких дополнительных навыков и знаний в этой области, поскольку в продажу станция поступает как правило в готовом собранном виде. Однако если это станция промышленного характера, то все работы по ее монтажу проводят сами компании-поставщики.

Основное действие, которое выполняет напорная станция, это забор воды из системы водопровода, где выдается низкий напор воды и перевод ее посредством работы насосов в воду с повышенным напором. Как правило, диаметр трубы, который выдает воду под высоким давлением, равен ста пятидесяти миллиметрам. Сама схема, по которой происходит движение воды в повысительной станции, является коллекторной, с двумя трубопроводами.

Схема коммуникаций трубопроводов внутри станций

Внутри станции размещаются всасывающие и напорные трубопроводы насосных агрегатов. Соединения их должны быть устроены так, чтобы при повреждении насоса, задвижки или участка трубопровода расход воды уменьшался возможно меньше.

Поэтому необходимо, чтобы при ремонте какого-либо насоса, задвижки или узла можно было выключить лишь один насос или не более двух. Кроме того, надо обеспечить легкий доступ к задвижкам и агрегатам. Если к насосной станции подходит один всасывающий или от нее отходит один напорный трубопровод, то вышеперечисленные требования невыполнимы.



По схеме рис 115а при ремонте любой из задвижек останавливается вся насосная станция; по схеме рис. 1156 при ремонте задвижек 2 и 3 также прекращает работу вся станция. Однако, если учесть, что в процессе эксплуатации задвижки, установленные непосредственно у насосов, закрываются и открываются каждый раз во время пуска или остановки агрегатов, а остальные задвижки 1, 2, 3 и 4 закрываются редко, только во время аварийных работ, а следовательно, и реже требуют ремонта, то постановка дополнительных четырех задвижек по схеме рис. 115б все же дает более длительную гарантию бесперебойной работы насосной станции.

Часто применяемое кольцевание при одном напорном трубопроводе (схема рис. 115s) также не приводит к желательным результатам так как при ремонте задвижки 1 или 2 требуется полное выключение насосной станции. Однако кольцевая схема в) все же выгодно отличается от схемы б) тем, что при ремонте любой из задвижек, установленных непосредственно у агрегатов по схеме в), выходит из строя лишь один насос, тогда как по схеме б) в этом случае может быть выключено и два насоса.

Не допустить выключения всей станции можно только в том случае, если устроить не менее двух всасывающих и двух напорных трубопроводов. На рис. 115 г, д, е, ж, показаны различные схемы трубопроводов для четырех агрегатов при двух напорных водоводах.



По схеме г) при ремонте любой из задвижек 1 и 2 могут работать только два насоса. Постановка дополнительных задвижек, по две на каждом из участков трубопроводов, по схеме д) дает возможность при ремонте любой из задвижек выключать лишь один насос.

На рис. 115е представлена схема кольцевания напорного трубопровода, при которой каждый насос присоединен к двум напорным линиям. Это позволяет подавать воду любым насосом непосредственно в любой водовод. Если от насосной станции идут два водовода, то кольцевание их требует установки шести задвижек, чтобы можно было переключать любой из водоводов станции на два внешних водовода (узел А рис. 115е).

Необходимо стремиться к тому, чтобы к каждому насосу была подведена своя всасывающая линия, это значительно упрощает схему и уменьшает количество задвижек. Стоимость задвижек высока, поэтому даже при значительной длине отдельных всасывающих труб для каждого насоса эта схема может оказаться более экономичной. Если оси насосов выше уровня воды в источнике, то задвижки на всасывающих линиях в этом случае вообще не устанавливаются.

В вышеприведенных схемах показано четыре агрегата, однако принцип устройства трубопроводов и постановки задвижек остается таким же и для другого количества агрегатов. При большем количестве напорных водоводов для достижения таких же целей требуется относительно меньше задвижек. В предыдущих примерах показаны соединения труб под прямыми углами. Поскольку это вызывает большие потери, следует применять по возможности косоугольные соединения (рис. 115 ж и з).

Там, где должна быть обеспечена непрерывность работы станции, а именно в городских водопроводах без напорных резервуаров или с очень малыми напорными башнями и в промышленном водоснабжении для охлаждения доменных, мартеновских печей и пр., схема соединения водоводов на станции должна быть разработана со строгим соблюдением указанных условий. Там же, где имеются значительные напорные резервуары, допускающие без ущерба для потребителей остановку станции на несколько часов, возможны упрощения в схемах соединений.

Трубопроводы внутри насосных станций устраиваются с фланцевыми соединениями, чем достигаются прочность стыка против осевых усилий и удобство разборки. Однако количество фланцевых соединений нужно сводить к минимуму, заменяя их сваркой во всех тех местах, где при ремонте не потребуется разборки стыка. Раструбные соединения как не выдерживающие осевых усилий на станциях не применяются.

Требования, выдвигаемые к внутренним водопроводам

Основные требования к водопроводу: экономичность, надежность подачи и качество воды для потребителя. В соответствии с санитарными нормами и правилами (СНиП) внутренние водопроводы:

• оборудуются приборами учета объема потребляемой жидкости;
• оснащаются приборами контроля и регуляции напора в системе;
• материалы для водоводов должны быть экологичными и химически инертными;
• питьевая вода для соответствия санитарно-гигиеническим стандартам проходит несколько этапов очистки, осветления;
• жидкость из технического водовода не используется для питья, но проходит стадии очистки, необходимые для технологического процесса;
• для оптимизации водопроводных систем они максимально объединяются, что снижает расходы на эксплуатацию.

Надежность работы обеспечивается одновременной прокладкой двух ниток водовода с переключателями между ними, чтобы можно было ремонтировать или менять одну из труб без прерывания водоподачи.

В соответствии со СНиП система внутреннего водоснабжения транспортирует воду с сохранением: температуры, прозрачности или мутности, ионно-солевого состава, кислотно-щелочных показателей, жесткости, количества растворенного кислорода и углекислого газа.

Температура горячей воды в хозяйственном водоводе не должна быть ниже 50-60 градусов, чтобы предотвратить развитие микроорганизмов. Но не должна превышать 75 градусов для безопасности потребителей. Например, в детских учреждениях температура горячего водопровода снижена до 37 градусов.

Минимальный свободный напор внутреннего водопровода в одноэтажном здании должен быть 10 м, в многоэтажных обеспечивается прирост от 4 м на этаж.

Внутренний водопровод поддерживает микробиологические характеристики. В питьевой воде должны отсутствовать микроорганизмы и продукты их жизнедеятельности, регламентируемый коли-индекс (количество кишечных палочек в 1 кг воды) не более 3.

Подземная насосная станция

Схема наземной насосной станции ( павильона над скважиной.

Подземные насосные станции в сухих грунтах могут быть выполнены из тех же материалов, что и наземные. В водонасыщенных грунтах стены подземных насосных станций возводят из монолитного бетона или сборных железобетонных элементов.
 

Камеры подземных насосных станций предусматриваются в хранилищах, откачка хранимых продуктов из которых осуществляется непогружными насосами. В комплексных хранилищах в зависимости от числа видов хранимых продуктов, их объемов, требуемой производительности выдачи и типа насосного оборудования сооружаются одна или несколько камер для размещения подземных насосных станций. Камеры насосных станций проходятся либо на отметке коллекторной выработки, либо выше нее, но с учетом всасывающей способности устанавливаемых насосов. В хранилищах, предназначенных для хранения одного продукта, насосная станция размещается во вскрывающей выработке или камере, примыкающей к ней. Размеры камер насосных станций в плане определяются числом установленных насосных агрегатов с учетом проходов вокруг них в соответствии с правилами безопасности. Вскрывающие, коллекторные и подходные выработки и камеры подземных насосных станций оборудуются системами приточной и вытяжной вентиляции с искусственным побуждением. При этом предусматривается резервирование всех приточных и вытяжных вентиляторов.
 

Допускается создание подземной насосной станции с непогружными насосами при соблюдении мер, не допускающих оттаивание пород при работающем двигателе.
 

Допускается создание подземной насосной станции с непогружными насосами при соблюдении мер, не допускающих оттай-ку пород при работающем двигателе.
 

В выработках вспомогательного назначения находятся околоствольные и подземные насосные станции.
 

Схема комплексного шахтного хранилища.

К выработкам вспомогательного назначения относятся околоствольные и подземные насосные станции.
 

Схемы шахтных хранилищ с вертикальной ( а, наклонной ( б и горизонтальной.

В выработках вспомогательного назначения находятся околоствольные и подземные насосные станции.
 

На рис. 4.24, б показана подземная насосная станция с насосом типа АНТ с трансмиссионным валом.
 

На рис. 10.29 показан общий вид подземной насосной станции с установленным в ней погружным насосом типа ЭЦВ.
 

В хранилищах для нефти или нефтепродуктов одного вида подземные насосные станции размещаются в специальных подземных камерах либо непосредственно во вскрывающей выработке; в хранилищах на несколько продуктов — в специальных камерах. Закрепление насосных агрегатов осуществляется анкерными болтами в почве камер, если окружающие отложения представлены монолитными нетрещиноватыми породами скального типа. Под агрегатами устраивается бетонная или железобетонная выравнивающая подушка. В более слабых породах под насосными агрегатами устраиваются фундаменты.
 

Для отбора хранимых продуктов и воды из шахтных резервуаров следует предусматривать подземные насосные станции или погружные насосы.
 

Для отбора хранимых продуктов и воды из шахтных резервуаров обычно используют подземные насосные станции или погружные насосы.
 

Характеристики повысительной насосной станции

Повысительная насосная станция обладает рядом преимуществ. Во-первых, вся работа данного устройства является полностью автоматизированной, что исключает влияние на качество подачи воды человеческого фактора. Монтаж установки не требует специального навыка и сама станция является достаточно неприхотливой в работе и не требует, какого либо специального обслуживания. Работа станции может осуществляться посредством наиболее удобного для заказчика привода, то это может быть и станция, которая будет работать посредством дизельного топлива.

Так же станция может быть выполнена таким образом, что ее работа будет происходить за счет электрической энергии. Следующим немаловажным преимуществом является то, что станция может быть оснащена дополнительным комплектом оборудования, которое будет положительно влиять на весь результат работы. Таким оборудованием, как правило, оснащаются станции промышленного типа, которые осуществляют работу на больших, масштабных системах водопровода.

В число дополнительного оборудования для подобного рода станций могут, входит всевозможные системы. То есть насосная станция может быть дополнительно снабжена отопительной системой, электроснабжением. Так же в комплектацию может входить дополнительная арматура водопроводного характера, вентиляционные системы, специальные фильтрующие установки.

Большим преимуществом такого типа станция является то, что они могут быть транспортированы в любое необходимое место и без труда смонтированы заново. Стоимость такого оборудования зависит от его непосредственного размера, то есть повысительные насосные станции небольшого размера, которые используются в бытовых условиях, могут стоить от десяти тысяч рублей и выше. Станции промышленного назначения имеют стоимость во много раз выше.

Типы

Пожарные насосные станции делятся ещё на два типа:

1. Гидрантные или водозаполненные. Трубы заполнены водой изначально, при включении пожарной схемы, тушение начинается незамедлительно. Используются только в помещениях с температурой выше +5°C. Выделяют три категории пожарных насосных станций. Первая категория означает, что задержка времени между включением аварийной работы и началом подачи воды или другой тушащей жидкости отсутствует.
2. Воздушные. Необходимо применять в неотапливаемых помещениях, где температура ниже +5 градусов. Трубы не заполняются водой, поскольку есть риск замерзания, деформации и полного отказа пожарной системы.

Первая категория имеет два источника электроснабжения. Вторая категория не допускается для жилых помещений. Она подразумевает, что между возникновением пожара и (при поломке) переключением на резервный источник питания может пройти до нескольких часов. Третья же категория не подойдёт даже для производственных помещений. Она подразумевает задержку до суток.

Три категории надёжности работают одинаково, разделяются они только по времени остановки функционирования из-за возможных эксплуатационных и технических неполадок.

Насосные станции пожаротушения имеют три типа управления:

1. АНС оборудована микропроцессором, в котором заложена программа по управлению насосами. Она регулирует давление в трубах и самостоятельно решает, сколько насосов требуется включить для поддержания оптимального давления.
2. АНСП можно регулировать самостоятельно, микропроцессор подключён к внешней части панели управления. Благодаря плавности переключения, длительность эксплуатации во время отсутствия пожаров значительно повышается. Насосы регулируются вручную, однако им можно задать и параметры для автоматической работы.
3. АНСЧ использует для управления насосами частотный преобразователь. Он изменяет частоту вращения лопастей циркуляционного насоса. Из-за увеличения скорости давление воды поднимается, уменьшение скорости ведёт к понижению давления. Таким образом, частотный преобразователь регулирует напор воды во время тушения пожара.

Зал насосной станции пожаротушения

Существуют ещё блочные типы ПНС. Они представляют собой отдельный комплекс, оборудованный не в самом здании, а в отдельной пристройке. Как правило, он дополнен цистерной для хранения воды и собственной системой отопления. Управление такой станцией пожаротушения идет тремя путями – автоматически, с аварийного пульта управления и с внутреннего пульта внутри помещения блочной ПНС.

Различия у ПНС бывают также и по методу забора воды – первый тип, второй и повысительная станция. Первый тип осуществляет забор воды из источника или от центрального водоснабжения. Второй же требует наличия независимого пожарного резервуара.

Повысительная насосная станция создана для повышения давления и напора в трубах при тушении. Станции повышения давления оборудованы частотным преобразователем и типом управления АНСЧ. Они используют заранее готовые резервуары, но могут быть подключены и к системе водоснабжения.

Глубина всасывания

Установки с эжектором более мощные и производительные

Есть две разновидности НС, которые отличаются наличием или отсутствием эжектора. Последний – своеобразный дополнительный насос (без электродвигателя), с помощью которого увеличивается возможная глубина водозабора.

Паспортная глубина всасывания, как правило, составляет – 8 м. Это при условии, что эжектора в комплектации станции нет. Если это устройство в системе водозабора присутствует, показатель может увеличиться. Производители предлагают насосные станции с встроенным эжектором. Практика показала, что такие установки достаточно капризные. Не всегда с их помощью можно поднять воду из колодцев заявленной глубины.

Более удачное расположение – выносной эжектор. Его устанавливают на конце водозаборного рукава (пластиковой трубы или прорезиненного шланга), куда закрепляют пластиковым хомутом. Но такое исполнение снижает коэффициент полезного действия, потому что для работы эжектора требуется определенная скорость воды. Насос поднимает жидкость на поверхность, часть ее гонит обратно к эжектору по параллельному трубопроводу. Движение воды сначала вверх, а затем вниз, снижает КПД работы насосной установки.

Глубина всасывания станции с встроенным эжектором составляет не более 9 м. С выносным – не более 10,5 м. На многих сайтах присутствует показатель 45 м. Это дезинформация. У НС несколько технических характеристик, где 45 метров – это максимальное расстояние от зеркала воды внутри колодца до последнего потребителя в сети автономного водопровода. Показатель часто фигурирует в паспортных данных, но он не единственный. На рынке можно найти станции, у которых это расстояние превышает обозначенное значение.

Основные параметры для определения размеров помещения насосной станции пожаротушения:

При определении площади помещения насосной станции ширину проходов следует принимать, не менее:

-между насосами или электродвигателями — 1 м;

-между насосами или электродвигателями и стеной в заглубленных помещениях — 0,7 м, в -прочих — 1 м; при этом ширина прохода со стороны электродвигателя должна быть достаточной для демонтажа ротора;

-между компрессорами или воздуходувками — 1,5 м, между ними и стеной — 1 м;

-между неподвижными выступающими частями оборудования — 0,7 м;

-перед распределительным электрическим щитом — 2 м.

— проходы вокруг оборудования, регламентируемые заводом-изготовителем, следует принимать по паспортным данным.

Для агрегатов с диаметром нагнетательного патрубка до 100 мм включительно допускаются: установка агрегатов у стены или на кронштейнах; установка двух агрегатов на одном фундаменте при расстоянии между выступающими частями агрегатов не менее 0,25 м с обеспечением вокруг сдвоенной установки проходов шириной не менее 0,7 м.

Размеры ворот или дверей следует определять исходя из габаритов оборудования или транспортного средства с грузом.

При высоте до мест обслуживания и управления оборудования, электроприводов и маховиков задвижек (затворов) более 1,4 м от пола следует предусматривать площадки или мостики, при этом высота до мест обслуживания и управления с площадки или мостика не должна превышать 1 м.

При отсутствии дистанционного или автоматического управления запорную арматуру диаметром 400 мм и менее следует предусматривать с ручным приводом, диаметром более 400 мм — с электрическим приводом.

При прокладки трубопроводов в каналах, габариты каналов следует принимать:

— при диаметре труб до 400 мм — ширину на 600 мм, глубину на 400 мм больше диаметра;

— при диаметре труб 500 мм и выше — ширину на 800 мм, глубину на 600 мм больше диаметра;

В местах установки фланцевой арматуры следует предусматривать уширение канала. Уклон дна каналов к приямку следует принимать не менее 0,005.

Основные схемы монтажа

Последовательная (а) и коллекторная (б) схема водоснабжения

Монтаж систем внутреннего водоснабжения осуществляется по схемам:

• Нижняя разводка без водоподкачивающих устройств. Монтируется в подвале. Напор во внутренней сети обеспечивается за счет напора внешней системы водоснабжения.
• Нижняя разводка с подкачивающим насосом. Устанавливается в подвале. Напор создается насосом.
• Верхняя разводка с накопительным баком. Монтируется на чердаке или техническом этаже. Напор создается за счет водонапорного бака.
• Кольцевая схема. Устанавливается, если в системе два или более ввода для бесперебойной подачи воды: в жилых домах, где более 400 квартир; общественных зданиях, посещаемых большим количеством людей (театры, клубы, кинозалы, бани); при монтаже одновременно 12 и более пожарных кранов.

Монтаж водопровода делается сотрудниками специализированных организаций разными способами: россыпью – сборка деталей и устройств по месту, применяется для индивидуальных проектов; блоками – для типовых проектов зданий; санитарно-техническими кабинами, где основные трубы устанавливаются на заводе – применяется в крупнопанельном домостроении.
