Содержание акта

Образец заполнения документации о проведенном контроле противопожарного сигнализационного оборудования закреплен в Приложении №19 к Приказу МЧС РФ №292 от 28.05.2012.

​

Обязательная информация, которая должна содержаться в документе:

  1. Юридический адрес объекта, на котором проводится проверка.
  2. Вид установленного оборудования.
  3. Перечисление лиц, присутствующих при инспектировании оборудования. Отдельно должны быть указаны заказчик и исполнитель-подрядчик фактически проводящий проверочные мероприятия работоспособности системы.
  4. Расписанный перечень проведенныхмероприятий.
  5. Сроки проведения.
  6. Заключение об итогах, пометки, содержащее информацию обо всех выявленных нарушениях либо их отсутствии.
  7. Подписи с расшифровками присутствующих лиц.

Копия акта направляется к инспектору пожарной безопасности, уполномоченному осуществлять контроль над объектом, если при проведении проверки инспектор не присутствовал самолично. Оригиналы в количестве 2 штук остаются по одному экземпляру у заказчика и исполнителя-подрядчика, осуществлявшего ревизионные действия по контролю работоспособности систем на объекте.

В качестве образца порядка проведения мониторинга ПС рекомендуется к просмотру следующий видеоролик:

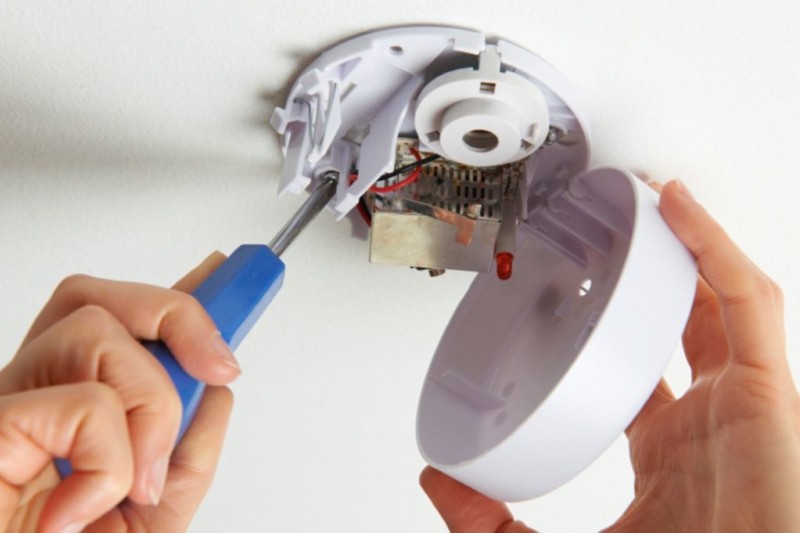

Техническое обслуживание установок автоматической пожарной сигнализации

Все аспекты технического обслуживания охранно-пожарной сигнализации регламентируется ФЗ- №123 от 2008 года, как главным правоустанавливающим документом, который дополняется другими нормативными актами, например Постановлением Правительства. В них подробно прописаны требования, как к монтажу и эксплуатации, так и к обследованиям и ремонту. Стандартами должны руководствоваться как те, кто должен обслуживать пожарную сигнализацию на предприятии, так и владелец объекта и его оснащения. Вот основные положения нормативов:

Сроки обслуживания пожарной сигнализации

К противопожарному оборудованию владелец может допустить только комиссии и тех, кто имеет право обслуживать пожарную сигнализацию на предприятии. Контракт можно заключать разово или на постоянной основе. Второй вариант, чаще всего, экономически выгодней. Периодичность осмотров, как правило, определяется в 1 месяц, но могут быть и другие расписания:

  • ежеквартальное обслуживание пожарной сигнализации;
  • ежегодные мероприятия;
  • после устранения аварии;
  • при выявленных неисправностях системы.

Что включает в себя обслуживание систем противопожарной защиты

В общий порядок обслуживания систем пожарной сигнализации входят следующие мероприятия:

  • визуальный осмотр для выявления очевидных неисправностей;
  • освидетельствование эффективности ПО;
  • освидетельствование функциональности технических средств;
  • обследование и корректировка установок оборудования;
  • обследование наличия компонентов системы противопожарной безопасности;
  • прочистка элементов оборудования от загрязнений;
  • проверка срабатывания пожарного водопровода;
  • обследование электрических показателей источников питания;
  • проверка надежности соединений и переходников;
  • проверка автоматического переключения источников питания: с основного на резервный, и обратно;
  • проверки срабатываний датчиков и поступления сигналов на центральный пункт;
  • инструктаж с сотрудниками предприятия;
  • составление документации о состоянии системы с передачей ее заказчику;
  • внесение записи в журнал осмотров.

Цены на обслуживание

Гарантийное техобслуживание охранно-пожарной сигнализации выполняется без оплаты компанией выполнившей монтаж. Но только в том случае, если вы берете у подрядчика правила эксплуатации противопожарной системы в письменном виде и официально знакомите с ними своих сотрудников. Тогда в течение установленного срока бесплатными будут не только проверки, но и устранения неисправностей, замена деталей и приборов.

Обычно, стоимость регламентных работ рассчитывается от площади здания, структуры системы, далее эти показатели умножают на коэффициенты. Кроме этого, расценки увеличиваются от следующих факторов:

  • технические средства установлены более десяти лет назад;
  • требуется замена ПО, приборов, узлов или запасных частей;
  • в системе реализованы устаревшие устройства;
  • на объекте установлено несколько отдельных модулей.

Есть и снижающие стоимость факторы, такие как: противопожарное оборудование проверяется комплексно в составе других средств безопасности или вы пользуетесь услугами одной и той же компании. Средние цифры таковы: за объект, площадью в 100 квадратных метров выставляется счет от 3 тысяч до 4 тысяч рублей. Для масштабных предприятий расчеты проводятся, либо из количества квадратных метров, либо по реальным трудозатратам.

Способы проверки процессора на исправность

Существуют несколько способов, как проверить ЦП на работоспособность. Рассмотрим из детальнее:

Звуковые сигналы BIOS

Самый простой способ проверить работу ЦП – это дождаться результатов POST-теста при загрузке системы. Если при загрузке проходит один короткий сигнал – базовые функции ЦП в норме и для дальнейшей диагностики потребуется применение специальных средств.

Если же во время теста произойдёт обнаружение явных ошибок в работе ЦП, то звуковой сигнал в зависимости от производителя BIOS будет следующий:

  • для AMI – пять коротких сигналов;
  • для AWARD – поочерёдно меняющиеся сигналы двух разных частот;
  • для Phoenix – непрерывный сигнал, не прекращающийся до выключения питания или чередование четырёх и двух коротких сигналов через паузу.

Проверка работоспособности встроенным функционалом ОС

Узнать, почему не работает или некорректно работает ЦП посредством встроенного функционала операционной системы (ОС) невозможно, поскольку никакой разработчик не будет внедрять в ОС средства диагностики.

Для этих целей существуют сторонние программы.

Установка сторонних программ

Сторонние программы позволяют не только проверить работоспособность процессора на компьютере, но и оценить быстродействие и работоспособность всего компьютерного «железа»; часто именно с помощью этих программ и их анализа производительности системы можно понять, нужна ли замена процессору.

К таким программам относят:

  1. BurnInTest. Позволяет проводить диагностику ЦП самыми разными способами, в «щадящем» экстремальном режимах. Позволяет вести учёт температуры за всё время теста, имеет различные опции и настройки, а также защиту на случай перегрева ЦП.
  2. ОССТ. Способна тестировать различное оборудование ПК, в т.ч. даже блок питания. Может работать во множестве режимов: как в режиме стресс-теста, так и в круглосуточном сборе информации во время обычной работы ПК. Является универсальным средством диагностики.
  3. AIDA64. Обычный стресс-тест, позволяющий тестировать не только ЦП, но и другие узлы ПК. По функционалу примерно напоминает BurnIn.

Акт проверки работоспособности пожарной сигнализации

​Своевременная проверка работоспособности пожарной сигнализации, далее ПС, позволяет свести к минимуму вероятность негативных последствий, которые могут возникнуть в случае технической неисправности системы оповещения противопожарной безопасности. Для контроля функциональности оборудования противопожарной сигнализации подобные действия должны проводиться не реже, чем один раз в течение каждых трех месяцев с обязательным составлением соответствующего акта, отражающего результат проверки.

Установка комплекса противопожарной безопасности законодательно возложена на руководителей предприятий, организаций или любых учреждений, связанных с постоянным или временным пребыванием людей.

Установка должна быть выполнена квалифицированным подрядчиком, имеющим специализированную лицензию на проведение подобного вида работ.

В дальнейшем инспектирование технического состояния проводится с привлечением организации-подрядчика, осуществлявшей монтаж оборудования ПС.

Заказчику в лице руководителя, следует крайне ответственно подойти к выбору организации, с которой предстоит заключение договора по установке и обслуживанию снаряжения противопожарной сигнализации, ведь малейшая неисправность систем реагирования и оповещения в случае возникновения возгорания может привести к фатальным последствиям.

акта

Образец заполнения документации о проведенном контроле противопожарного сигнализационного оборудования закреплен в Приложении №19 к Приказу МЧС РФ №292 от 28.05.2012.

​

Обязательная информация, которая должна содержаться в документе:

  1. Юридический адрес объекта, на котором проводится проверка.
  2. Вид установленного оборудования.
  3. Перечисление лиц, присутствующих при инспектировании оборудования. Отдельно должны быть указаны заказчик и исполнитель-подрядчик фактически проводящий проверочные мероприятия работоспособности системы.
  4. Расписанный перечень проведенныхмероприятий.
  5. Сроки проведения.
  6. Заключение об итогах, пометки, содержащее информацию обо всех выявленных нарушениях либо их отсутствии.
  7. Подписи с расшифровками присутствующих лиц.

Копия акта направляется к инспектору пожарной безопасности, уполномоченному осуществлять контроль над объектом, если при проведении проверки инспектор не присутствовал самолично. Оригиналы в количестве 2 штук остаются по одному экземпляру у заказчика и исполнителя-подрядчика, осуществлявшего ревизионные действия по контролю работоспособности систем на объекте.

В качестве образца порядка проведения мониторинга ПС рекомендуется к просмотру следующий видеоролик:

Акты и протоколы

Разные пункты Правил противопожарного режима в РФ регламентируют периодичность проверки объектов. Система оповещения о пожаре и тушения представляет собой целый комплекс мероприятий, из-за которых нужно производить обследование пожарных лестниц, водопроводов, систем вентиляции.

Составление акта проверки сигнализации

Проверяемые объекты, периодичность осмотра и соответствующие статьи Правил противопожарного режима указаны в таблице.

Проверяемый объект Пункт правил Периодичность проверки Необходимость подписания акта
Огнезащитная пропитка 21 1 раз в год Не требуется
Пожарные лестницы, ограждения на крыше 21 1 раз в 5 лет Требуется
Внутренний противопожарный водопровод 55 2 раза в год – весной и осенью Требуется
Наружный противопожарный водопровод 55 2 раза в год – весной и осенью Требуется
Системы и средства противопожарной защиты 61 1 раз в квартал Требуется. Форма акта обследования утверждается приказом МЧС
Системы теплоснабжения и отопления (печи, котлы, теплогенераторы, камины) 81 Перед началом отопительного сезона Не требуется
Системы вентиляции (фильтры, вентиляционные камеры, воздуходувы) 51 Раз в год Требуется протокол освидетельствования

За целостность и работоспособность всех систем отвечает руководитель предприятия и назначенное им ответственное лицо. Все объекты должны поддерживаться в работоспособном состоянии, найденные дефекты должны оперативно устраняться.

Порядок проведения испытаний зависит от выбранной методики. Их всего две. Первая подразумевает полную проверку всей системы. С пульта передаются управляющие сигналы, которые имитируют обнаружение возгорания. Если все оповещатели сработали, систему признают работоспособной.

Во второй методике отдельно проверяются элементы, входящие в пожарную сигнализацию. Проверяющий использует устройства, имитирующие повышение температуры, задымленность и другие факторы, на которые реагируют сенсоры. Если датчик срабатывает – он признается функционирующим. Процедура эффективная, но более длительная.

Периодически проводят испытание систем автономного питания. В результате проверяется, как ведет себя система при пропадании электричества в основной сети.

АКТ ПРОВЕРКИ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

Утвержденной формы такого акта нет, но он должен содержать следующие сведения:

  • информация о собственнике объекта и обслуживающей организации;
  • дате и месте проверки;
  • составе проверяемой системы;
  • порядке и результатах проверки.

Надо заметить, что, помимо проверки работоспособности автоматических датчиков пожарной сигнализации, также проверяются и ручные.

Кроме того, необходимо проверить способность приемно контрольного прибора контролировать неисправность шлейфа, а также работоспособность средств оповещения и системы бесперебойного питания.

Поэтому раздел акта о содержании и результатах проверки должен выглядеть примерно так:

ПРОИЗВЕДЕНА ПРОВЕРКА РАБОТОСПОСОБНОСТИ СИСТЕМЫ ПУТЕМ:

1. Имитации задымления пожарных извещателей ИП 212-141М. При этом приборами формируется сигнал «пожар». Включается система оповещения.

2. Приведения в действие извещателя ручного ИР 1 – приборами формируется сигнал «пожар». Включается система оповещения.

3. Имитации обрыва шлейфа- приборами формируется сигнал «неисправность».

4. Отключения питания от вводного электрощита – система переключается на резервное питание с сохранением работоспособности во всех режимах.

Скачать образец акта проверки работоспособности пожарной сигнализации можно по этой ссылке.

Кстати, если все делать красиво, то можно указать, что при имитации задымления одного извещателя формируется сигнал «Внимание», а второго – «пожар». Кроме того, можно более подробно расписать как проверялась система сигнализации и ее компоненты

Это всего лишь образец, но пример реально рабочий.

Кроме того, можно более подробно расписать как проверялась система сигнализации и ее компоненты. Это всего лишь образец, но пример реально рабочий.

Примерно таким образом оформляется и проводится проверка установок пожарной сигнализации.

  *  *  *

2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

О транзисторе

Давайте вспомним о том, что вне зависимости от того, проверяем мы транзистор с прямой или обратной проводимостью, они имеют два p-n перехода. Любой из этих переходов можно сопоставить с диодом. Исходя из этого, можно с уверенностью заявить, что транзистор представляют собой пару диодов, соединённых параллельно, а место их соединения, является базой.

Таким образом получается, что у одного из диодов выводы будут представлять собой базу и коллектор, а у второго диода выводы будут представлять базу и эмиттер, или наоборот. В таблице ниже представлена цветовая и кодовая маркировки маломощных среднечастотных и высокочастотных транзисторов.

Таблица маркировки маломощных среднечастотных и высокочастотных транзисторов.

Исходя из выше написанного, наша задача сводится к проверке напряжения падения на полупроводниковом приборе, или проверки его сопротивления.

Если диоды работоспособны, значит и проверяемый элемент рабочий.Для начала рассмотрим транзистор с обратной проводимостью, то есть имеющим структуру проводимости N-P-N.

На электрических схемах, разных устройств, структуру транзистора определяют с помощью стрелки, которая указывает эмиттерный переход.

Так если стрелка указывает на базу, значит, мы имеем дело c с транзистором прямой проводимости, имеющим структуру p-n-p, а если наоборот, значит это транзистор с обратной проводимостью, имеющий структуру n-p-n.

Для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны. Вот чтобы подобрать пару транзисторов с одинаковым коэффициентом усиления (h21э) пробники вещь даже очень нужная. А для определения исправности достаточно будет и обыкновенного мультика.

Для открытия транзистора с прямой проводимостью, нужно дать отрицательное напряжение на базу. Для этого берём мультиметр, включаем его, и после этого выбираем режим измерения прозвонки, обычно он обозначается символическим изображением диода. В этом режиме прибор показывает падение напряжения в мВ. Благодаря этому мы можем определить кремниевый или германиевый диод или транзистор. Если падение напряжения лежит в пределах 200-400 мВ, то перед нами германиевый полупроводник, а если 500-700 кремниевый.

Современный многофункциональный мультиметр.

Проверка работоспособности транзистора

Подключаем на базу полевого транзистора плюсовой щуп (красный цвет), другим щупом (черный- минус) подключаем к выводу коллектора и делаем измерение. Затем минусовым щупом подключаем к выводу эмиттера и измеряем. Если переходы транзистора не пробиты, то падение напряжения на  коллекторном и эмиттерном переходе должно быть на границе от 200 до 700 мВ.

Для этого берем, подключаем черный щуп к базе, а красный по очереди подключаем к эмиттеру и коллектору, производя измерения.

Теперь произведём обратное измерение коллекторного и эмиттерного перехода.

Во время измерения, на экране прибора высветится цифра «1», что в свою очередь означает, что при выбранном нами режиме измерения, падение напряжения отсутствует.

Точно также, можно проверить элемент, который находиться на электронной плате, от какого-либо устройства.

При этом во многих случаях можно обойтись и без выпаивания его из платы.

Бывают случаи, когда на впаянные элементы в схеме, оказывают большое влияние резисторы с малым сопротивлением.

Но такие схематические решения, встречаются очень редко. В таких случаях при измерении обратного коллекторного и эмиттерного перехода, значения на приборе будут низкие, и тогда нужно выпаивать элемент из печатной платы. Способ проверки работоспособности элемента с обратной проводимостью (P-N-P переход), точно такой же, только на базу элемента подключается минусовой щуп измерительного прибора.

Проверка цифровых транзисторов

Цифровой транзистор внешне не отличается от обычного, но результаты его «прозвонки» могут поставить в тупик даже опытного мастера. Для многих они как были «непонятными», так таковыми и остались. В некоторых статьях можно встретить утверждение – “тестирование цифровых транзисторов затруднено.

Лучший вариант – замена на заведомо исправный транзистор”. Бесспорно, это самый надежный способ проверки. Попробуем разобраться, так ли это на самом деле. Давайте разберемся, как правильно протестировать цифровой транзистор и какие выводы сделать из результатов измерений.

В прямом направлении цепь база-коллектор рассматриваемого транзистора состоит из последовательно соединенных резистора R1 и сопротивления собственно перехода база-коллектор. Сопротивлением перехода, так как оно значительно меньше сопротивления резистора R1, можно пренебречь.

Этот замер даст величину, приблизительно равную значению сопротивления резистора R1, которое в нашем примере равно 10 кОм. В обратном направлении переход остается закрытым, и ток через этот резистор не течет. Стрелка авометра должна показать «бесконечность».

Цепь база-эмиттер представляет собой смешанное соединение резисторов R1, R2 и сопротивления собственно перехода база-эмиттер (VD2 на рис. 4 слева). Резистор R2 включен параллельно этому переходу и практически не изменяет его сопротивления.

Следовательно, в прямом направлении, когда переход открыт, ампервольтомметр вновь покажет величину сопротивления, приблизительно равную значению сопротивления базового резистора R1. При изменении полярности тестера переход база-эмиттер остается закрытым. Ток протекает через последовательно соединенные резисторы R1 и R2. В этом случае тестер покажет сумму этих сопротивлений. В нашем примере она составит приблизительно 32 кОм.

Как видите, в прямом направлении цифровой транзистор тестируется так же, как и обычный биполярный транзистор. Разница в том, что стрелка прибора показывает значение сопротивления базового резистора.

По разности измеренных сопротивлений в прямом и обратном направлениях можно определить величину сопротивления резистора R2.

Теперь рассмотрим тестирование цепи эмиттер-коллектор. Эта цепь представляет собой два встречно включенных диода, и при любой полярности тестера его стрелка должна была бы показать «бесконечность». Однако, это утверждение справедливо только для обычного кремниевого транзистора.

В рассматриваемом случае из-за того, что переход база-эмиттер (VD2) оказывается зашунтированным резистором R2, появляется возможность открыть переход база-коллектор при соответствующей полярности измерительного прибора. Измеренное при этом сопротивление транзисторов имеет некоторый разброс, но для предварительной оценки можно ориентироваться на значение примерно в 10 раз меньшее сопротивления резистора R1.

При смене полярности тестера сопротивление перехода база-коллектор должно быть бесконечно большим. Для транзистора прямой проводимости стрелка будет означать «-» измерительного прибора. В качестве измерительного прибора необходимо использовать стрелочные (аналоговые) АВОметры с током отклонения головки около 50 мкА (20 кОм/В).

Многофункциональный тестер.

Следует отметить, что вышеизложенное носит несколько идеализированный характер, и на практике, могут быть ситуации, требующие логического осмысления результатов измерений. Особенно в случаях, если цифровой транзистор окажется дефектным.

Периодичность проверки пожарной сигнализации

После того, как произведен монтаж сигнализации и выполнена ее настройка, она передается в использование эксплуатирующей организации. Начиная с этого момента, вся ответственность за поддержку оборудования в исправном и рабочем состоянии возлагается на организацию. Именно ее сотрудники должны совершать периодические проверки исправности систем пожарной безопасности. В организации должен вестись специальный журнал, где фиксируется проверка систем автоматической пожарной сигнализации, отмечаются все ее неисправности, а также работы по их устранению, ложные срабатывания охранной системы и причины, которые их спровоцировали.

Кроме того, что специалисты эксплуатирующей организации должны самостоятельно следить за исправностью систем пожарной безопасности важно периодически обращаться к соответствующим специалистам, которыми осуществляется проверка системы пожарной сигнализации на предмет правильности ее срабатывания. Это могут осуществлять специализированные предприятия, владеющие соответствующей лицензией

Такого рода проверки выполняются не реже двух раз за один год. За результатами проверки составляется соответствующий акт, в котором указан адрес выполнимой проверки, тип проверяемого устройства, как проверялась пожарная сигнализация на работоспособность (используемые методы) и заключение, в котором указывается на готовность сигнализации к срабатыванию в случае возникновения пожара на охраняемом объекте. Составленный акт подписывается проверяющей службой и эксплуатирующей организацией. Впоследствии акт следует предоставлять при следующих проверках вместе с журналом выполнения ТО сигнализации.

Правила выполнения проверок

Когда реализуется проверка пожарной сигнализации, порядок ее выполнение предусматривает не только правильное функционирование приемных и контролирующих устройств, различных оповещателей и исполнительных систем, а также правильное и корректное функционирование систем оповещения, эвакуации и наличие соответствующей документации. В соответствии с действующим регламентом выполнимых проверок у проверяемой организации должны быть в наличии следующие документы:

  • технические паспорта, инструкции и сертификаты для используемого оборудования и устройств;
  • акт о принятии и введении в эксплуатацию;
  • журнал, в который заносятся данные о плановых проверках;
  • акт о выполнении проверки срабатывания сигнализации соответствующими службами.

После того, как завершена проверка наличия соответствующей документации сигнализации, переходят к визуальному осмотру устройств и систем охраны. Проверяют следующее:

  • соответствие проекту сигнализации расположение функциональных приборов и устройств;
  • правильный выбор места установки извещателей и прочего оборудования;
  • соответствие заводских номеров устройств тем, которые указаны в техническом паспорте;
  • соответствие сертификатов шлейфам, которые используются на объекте;
  • правильность опломбирования устройств и целостность пломб;
  • отсутствие каких-либо повреждений датчиков-извещателей, шлейфов, приемно-управляющего блока;
  • целостность и правильность подключения заземления.

Проводимые испытания

Существует две основных методики, которые описывают, как проверить пожарную сигнализацию. Первая из них предусматривает полную проверку системы. Она заключается в том, что с пульта подаются спецсигналы, которые имитируют возникновение пожара. Проверку проходит та сигнализация, в которой все оповещатели срабатывают.

Вторая методика предусматривает выполнение выборочной проверки устройств, входящих в состав сигнализации. Для этого применяются специальные устройства, которые могут имитировать увеличение температуры, появление задымленности или очагов пламени. Проверка заключается в том, что прибор подносится к соответствующему датчику и имитируется одно из перечисленных действий (в зависимости от типа датчика). При исправности датчика он должен сработать и передать соответствующий сигнал на пульт. Такая проверка системы пожарной сигнализации наиболее приближена к реальным условиям, поэтому считается наиболее эффективной. Единственным ее недостатком является только длительность времени выполнения.

Заключение

Проверка сигнализации является тем необходимым фактором, который позволит постоянно поддерживать ее в рабочем состоянии. А благодаря этому будет гарантирована безопасность как людей, так и имущества, пребывающих на охраняемом объекте. Поэтому, не следует пренебрегать проверкой охраны, ведь за это можно поплатиться не только штрафом, а и своим здоровьем, и имуществом.
