Строение и применение трехколенной пожарной лестницы

Обзор

Изготавливают такие устройства из алюминиевого профиля. Пожарная лестница трехколенка отличается простотой конструкции и удобством в работе. Она входит в рабочий комплект технического снаряжения пожарных автомобилей, которые, в случае чрезвычайных ситуаций, и доставляют ее к месту происшествия.

Конструктивные особенности

Особенности конструкции

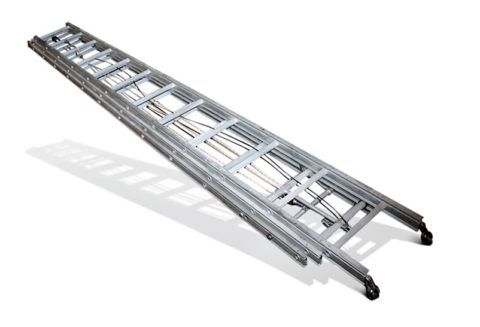

Выдвижная трехколенная лестница пожарная, состоит из трех однотипных колен, на которые крепятся вспомогательные детали (блоки, шестерни и др.). Длина трехколенной пожарной лестницы — 10,70 м, в рабочем положении и 4, 40 м — в транспортном.

В рабочее состояние пожарная лестница трехколенная приводится вручную при помощи специальной системы, состоящей из блоков и троса, расположенных на конструкции устройства (см. фото).

ТТХ лестница пожарная трехколенная

Принцип работы

Переноску и монтаж приспособления должно производить два человека — один из них должен страховать конструкцию от опрокидывания, удерживая ее за тетивы.

Монтаж

Второй спасатель берет в руки трос и тянет его вниз до тех пор, пока пожарная лестница трехколенная не поднимется на необходимую высоту. После этого, второе колено фиксируются крюком останова, который расположен на третьей секции лестницы.

При натянутом тросе, части беспрепятственно передвигаются друг относительно друга. При ослаблении каната пружина останова возвращает их в первоначальное положение и верхнее колено ступенями цепляется за крюк устройства.

При демонтаже приспособления, необходимо немного приподнять пролеты и снять с фиксатора (останова). Затем, придерживая канат, плавно опустить вниз секции устройства до полного складывания в транспортное положение.

Трехколенная пожарная лестница ТТХ

Требования, предъявляемые к выдвижным пожарным конструкциям

Лестница пожарная 3 х коленная

Трехколенная пожарная лестница (ГОСТ Р 53275-2009) должна отвечать следующим требованиям:

1. Раскладывание секций устройства должно происходить плавно, без заеданий. Складывание оборудования необходимо выполнять без какого-либо инструмента, только под влиянием собственного веса.
2. В конструкции необходимо предусмотреть ограничители выдвигания секций.
3. Технологическая схема работы оборудования должна предусматривать в точках перехода, с одной секции на другую, совпадение шага ступеней с основным маршем.
4. Выдвижная конструкция должна быть оборудована стандартным механизмом останова раскладываемых частей.
5. Остаточная деформация тетив лестницы, установленной горизонтально, при испытаниях статической нагрузкой 50 кгс и контрольной нагрузкой 160 кгс, не должна быть выше 1% от общей длины конструкции.
6. Тот же вид деформации, только установленной на ребро лестницы, под статической нагрузкой 60 кгс, также, не должен быть больше 1%.
7. При воздействии на ступени устройства, с силой равной 360 кгс, деформация не должна быть больше 2% от ширины оборудования.
8. Ступени, в период испытаний, должны выдерживать крутящий момент более 50 Нм.
9. Вероятность бесперебойной работы устройства должна быть равна значению 0,98 и более.
10. Технический ресурс для данного оборудования должен составлять 3000 и более циклов разборки и сборки конструкции.

Техническое обслуживание

Профилактический осмотр

После каждого очередного использования, на учениях или пожаре, оборудование должно быть очищено от грязи, оси блоков и стальной трос — смазаны.

Для содержания устройства в технически исправном состоянии необходимо проводить:

• регулярные профилактические осмотры;
• испытания;
• техническое обслуживание и ремонт.

Инструкция проведения профилактического осмотра:

• проверить состояние ступеней и тетив;
• прочность крепления ступеней в тетивах;
• наличие стенных, пластиковых или резиновых, упоров;
• обследовать затяжку болтовых соединений;
• проверить состояние осей и блоков;
• исследовать прочность заделки концов троса;
• осмотреть механизмы подъема и сборки устройства.

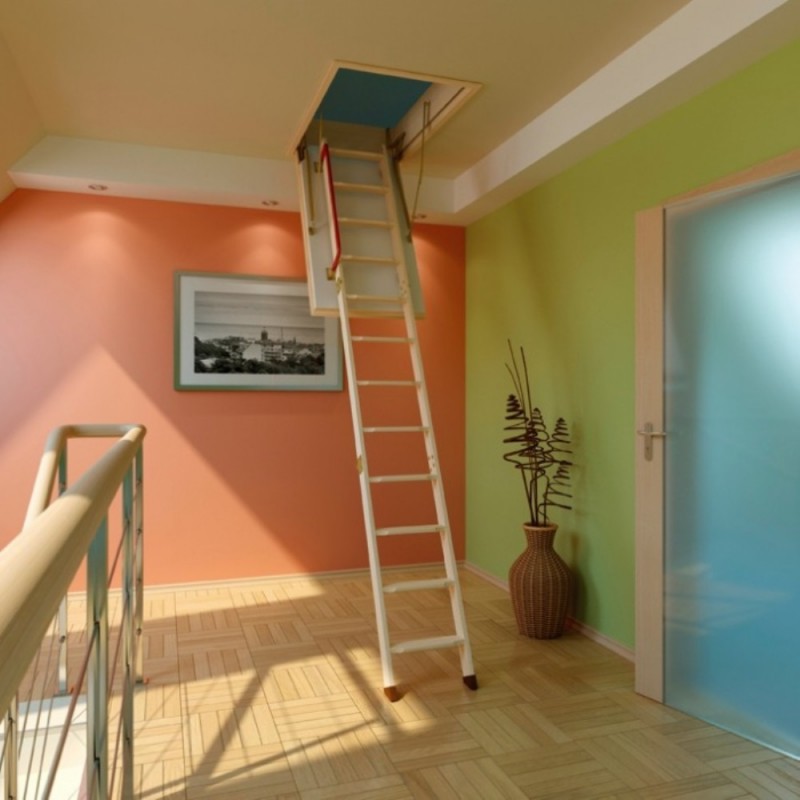

Усовершенствованные конструкции лестниц для мансарды

Даже бюджетные модели лестниц весьма удобны и безопасны

Для расширения показателей эффективности раскладных пролетов, производителями разработаны специальные предложения:

• Каталог Velta позволяет подобрать недорогую позицию каталога «Компакт». Она имеет вид 4-х секционной установки с утеплённым люком. Среди основных выступает малогабаритный проём 600*925 мм, проекция пролёта на пол не более 1260 мм.
• Roto привлекает гостей сайта ножничным алюминиевым решением Mini. Ступени имеют ширину лишь 8 см. Утепленный люк характеризуется коэффициентом сопротивления теплоотдаче 1,25 м2 • С/Вт. Приобретение небольшой модели обеспечивает простоту оснащения потолков, образующих высоту 2250-2500 мм (расчет на 10 ступенек). Вынос в пределах 1180-1250 мм.
• Необходимость в компактном сооружении можно удовлетворить на странице каталога Oman — лестничный пролет Mini включает 4 секции с коробом 600*800 мм и 700*800 мм. Высота помещений составит 2650 мм, проекция — 1000 мм.
• Не менее привлекательна малогабаритная лестница LWK (проем 600*940 мм), выпускаемая компанией FAKR0! Достойную конкуренцию ей составит ножничная установка (600*900 мм или 700*800 мм). Производство серий регламентируется европейскими стандартами ЕN 14975.

Виды оборудования

Правила эксплуатации и испытания пожарных ручных лестниц зависят от их вида. На вооружении МЧС стоит три типа лестниц:

• палка;
• штурмовая;
• выдвижная.

Палка

Конструктивно – это две параллельных тетивы, соединенные между собой восьмю опорными ступеньками. Ступени крепятся на шарниры, благодаря чему конструкция трансформируется в тонкую палку. Назначений у этого оборудования несколько:

• подъем не выше первого этажа;
• преодоление заборов;
• носилки для пострадавшего;
• в сложенном виде – биток для перегородок и дверей.

Стандарт для этого оборудования:

• длина в сложенном виде – 3400 мм;
• длина в разложенном виде – 3116 мм;
• ширина – 250 мм;
• шаг – 340 мм;
• вес – 10.5 кг.

Штурмовая

Конструкция – две тетивы с жестким соединением ступенями. Вверху – крюк для крепления на опору. Ее применение – вторые этажи жилых зданий и покатые крыши. Может использоваться самостоятельно или в сочетании с выдвижным оборудованием. Такие лестницы делают из дерева или металла.

Размеры ШЛ:

• длина – 4100 мм;
• ширина – 250 мм;
• вылет крюка – 600 мм;
• шаг – 340 мм;
• вес – 10 кг.

Выдвижная

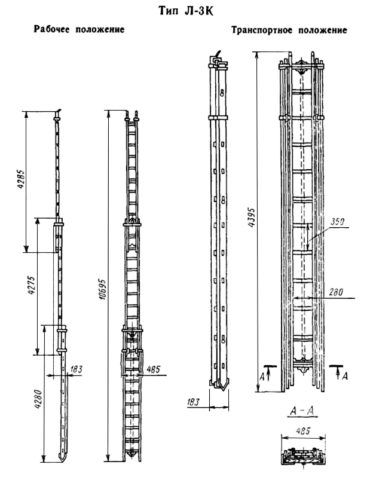

На вооружении МЧС РФ стоит трехколенная лестница Л60. Колена связаны параллельно. Дополнительное оборудование – механическое устройство для перемещения звеньев относительно друг друга в осевом направлении, что позволяет регулировать длину в зависимости от сложности ситуации. В каждом колене – 12 ступеней. Внизу на тетивах – стальные упоры. Края верхнего колена дополнены стенными упорами.

Назначение ВЛ:

• подъем спасателей на высоту второго-третьего этажа здания с его внешней стороны;
• работа в зданиях с высокими потолками;
• подъем противопожарного оборудования и инвентаря на крышу двухэтажного строения или в окно третьего этажа жилого дома.

Характеристики:

• длина в сложенном виде – 4400 мм;
• длина в разложенном виде – 10700 мм;
• ширина – 480 мм;
• шаг – 350 мм;
• вес – 45 кг.

Правила испытания

Испытания трехколенного устройства проводят один раз в год. Но если конструкция была подвергнута ремонту, то после него проверку проводят обязательно. При этом нельзя подвергать испытаниям лестницы, в конструкции которых обнаружены дефекты и изъяны.

Как проводят испытания:

Перед тем как установить ручную пожарную трехколенную лестницу к стене, ее раздвигают полностью.
Затем прикладывают к стеновой поверхности под углом 25°, соответственно с горизонталью угол наклона будет равен 75°

Важно – расстояние от нижних опор до стены должно быть 2,8 м.
Посередине секции подвешивается груз весом 100 кг. Испытания проводят в течение 2 минут.
Трос нагружают весом 200 кг, также в течение 2 минут.
После чего проводят сборку и раздвижение трехколенной лестницы

Все части должны перемещаться плавно. Далее проводят осмотр тетив и ступеней на предмет их деформации.
Останов должен фиксировать выдвигаемые части на любой высоте
Особое внимание крюку фиксатора. Он должен зацеплять ступени надежно.
Результаты испытаний заносят в журнал
Если остаточная деформация тетив и ступеней превышает нормативные, то трехколенную лестницу необходимо передать в ремонт.

Правила испытания

Плюсы и минусы некоторых функциональных разновидностей

Выбирая подходящую конструкцию, важно рассмотреть особенности каждой разновидности, их положительные и отрицательные качества

1. Общая нагрузка и функциональность – определяющий фактор. Если это жилая мансарда, то раздвижной вариант будет затруднять доступ.
2. Для редко посещаемых чердаков подойдет даже веревочная лестница с деревянными перекладинами, если ею пользуются люди спортивного телосложения.
3. Используемые под хозяйственный склад помещения не так часто используются, поэтому подойдут складные и откидные пролеты.
4. Для престарелых людей или с ослабленным здоровьем любой подъем вызывает определенные затруднения, поэтому нужны поручни или другие опоры, чтобы исключить риск травмирования.
5. Неотапливаемое чердачное помещение должно закрываться герметичным люком, утепленным снаружи. Для этого подходят откидные лесенки, прикрепленные прямо к крышке, они хранятся по ту сторону потолка.
6. Самостоятельно изготовленная лестница может быть достаточно надежной, если это деревянная основа или сварная металлическая конструкция. У покупного варианта обязательно должны быть все технические характеристики, включая предельную нагрузку и габаритные описания.

Изделие не должно выбиваться из общей концепции или меркнуть на фоне броского оформления.

Нет плохих или хороших вариаций, есть неверный выбор для своего дома. Для маленькой дачи раздвижной вариант более приемлем. Иногда вся многоуровневая постройка напоминает башню – стены вокруг винтовой лестницы плюс небольшие комнаты на каждом уровне.

Важной особенностью чердачных лестниц является степень их надежности.

Материалы для лестницы

Спектр материалов для изготовления стационарных маршей широк. Это металл, дерево, бетон, ударопрочное стекло, пластик, камень, композиты и различные их комбинации. Основные требования, предъявляемые к ним, – прочность, износостойкость, экологическая чистота, декоративность.

Деревянные элементы каркаса выполняют из древесины с плотностью не менее 500 кг/м³ – ели, сосны. Для ступеней выбирают более твердые породы дерева с характеристикой 600-700 кг/м³, такие как дуб, бук, береза, ясень, лиственница. Они хорошо сопротивляются истиранию, не деформируются при колебаниях влажности, не трескаются и не скрипят.

Для складных конструкций используют металл и дерево, они прочные, легкие, хорошо поддаются обработке. Если выдвижная лестница большую часть времени хранится на чердаке при высокой влажности, материалы должны быть устойчивы к коррозии и гниению.

Древесину обрабатывают антисептическими и огнезащитными пропитками, металл покрывают антикоррозийными составами или используют оцинкованную нержавеющую сталь, алюминий.

Не забываем закупить соответствующий материал

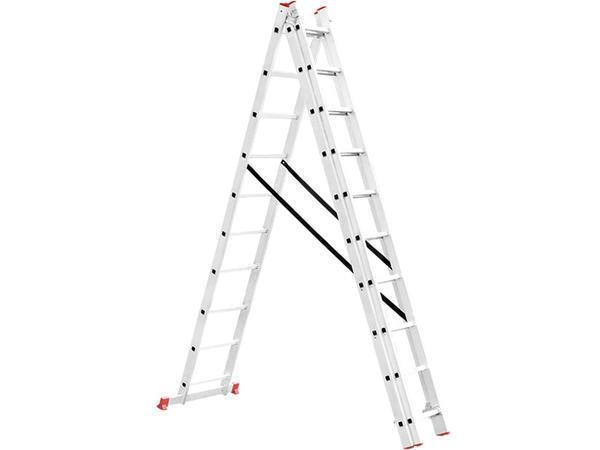

Раскладные 3-х секционные лестницы: область применения

В быту трехсекционная раскладная лестница – незаменимый помощник. Главное – это правильно выбрать для себя модель и высоту лестницы. Не стоит гнаться за высокими параметрами лестницы. Самые большие трехсекционные раскладные лестницы являются профессиональными, и используются в основном на предприятиях, постоянно работающих с высотными объектами.

Трехсекционные раскладные лестницы бывают: 3х5; 3х6; 3х7; 3х8; 3х9; 3х10; 3х11; 3х12; 3х13; 3х14. Где 3 – это количество секций лестницы, 5, 6, 7, 8, 9, 10 и.т.д. – количество ступеней в лестнице. Последняя модель лестницы 3х15 только-только начинает появляться в продаже. Область применения трехсекционных раскладных лестниц самая разнообразная. Такая лестница станет надежным партнером как в бытовых условиях, так и на профессинальном поприще.

Область применения раскладных трехсекционных лестниц:

• Ремонтные работы в быту;
• Строительные работы на высотных объектах;
• Для обрезки деревьев, как в быту, так и на производственных предприятиях;
• Для сбора урожая в садах;
• При выполнении своих обязанностей коммунальными службами;
• Работа в складских помещениях;
• Электромонтажные работы;
• Работы на разных по высоте плоскостях (крыльцо, ступени, лестничные пролеты)

Для работ в бытовых условиях лучше приобретать лестницы с количеством ступеней от 5-ти до 10-ти. В сложенном виде они не более чем 2 –х метровые. Более высокие лестницы – это незаменимые помощники на строительно-монтажных предприятиях.

Работа лестницы¶

Схема механизма выдвигания: 1 – башмак; 2 – цепь; 3 – трос; 4 – стенной упор;5 – ролики; 6, 7, 8 – колена

Схема механизма выдвигания: 1 – башмак; 2 – цепь; 3 – трос; 4 – стенной упор;5 – ролики; 6, 7, 8 – колена

Переноска трехколенной лестницы

Переноска трехколенной лестницы

Установка трехколенной лестницы

Установка трехколенной лестницы

Выдвижениетрехколенной лестницы

Выдвижениетрехколенной лестницы

Подъем по трехколенной лестнице.Видно как страхуется лестница, а так же то, что пожарные поднимаются по одному человеку на колено.

Подъем по трехколенной лестнице.Видно как страхуется лестница, а так же то, что пожарные поднимаются по одному человеку на колено.

Работа с трехколенной лестницей

Порядок испытаний¶

Ручные пожарные лестницы

Схема нагружения колен выдвижной трехколенной лестницы при испытаниях

Схема нагружения колен выдвижной трехколенной лестницы при испытаниях

ТТХ различных модификаций

ПОКАЗАТЕЛИ	МАРКА ЛЕСТНИЦЫ
ВМАС-92	Л-3КМ	ВПЛ	Л-3КМ	Л-3К	Л-3КМ	ЛРТМП
Код изделия	48 5485 1417*	48 5485 1421*		48 5485 1908*	48 5485 1423*		48 5485 1426*
Нормативный документ	ТУ 78.7.011-93	ТУ 4854-014-08559824-99 с изм. 1	ТУ У 28.7-26287312-013 -2003	ТУ 78.7.206-96	ТУ 4854-035- 00323890-99	ТУ 4854-014-00232236-03	ТУ 4854-004-44036714-98
Предприятие-изготовитель	ГУП «Можайская ВТК»	ФГУ ИК № 25 ГУФСИН России по Челябинской области	ООО Харцызский машиностроительный завод	ОАО Варгашинский завод противопожарного и специального оборудования	ЗАО Производственное объединение Берег	ОАО Посевнинский машиностроительный завод	ООО Кливер
ТАКТИКО-ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Габаритные размеры, мм, не более	длина в сложенном состоянии	4380+30	4380+31	4380+32	4350±50	4380±30	4380±30	4380±31
длина в полностью развернутом состоянии	10700+30	10700+31	10700+32	10650±10	10700±30	10635±30	10700±100
ширина	480+5	480+6	480+7	480±5	480±6	480±5	480±6
высота в сложенном состоянии	202+5	202+6	202+7	200±5	202±5	204±5	202±5
Ширина в свету 1 колена, мм	нет данных	357	350	нет данных	357	346±2	347±2
Ширина в свету 2 колена, мм	нет данных	392	350	нет данных	392	385±2	383±2
Ширина в свету 3 колена, мм	нет данных	427	350	нет данных	427	420±2	420±3
Шаг ступеней, мм	350+1	350+2	350+3	нет данных	нет данных	350±1	355
Усилие на канате при выдвигании лестницы, Н (кгс), не более	380	400	-50	500	400	нет данных	нет данных
Масса, кг, не более	48	50	48	48	48,2	47,8	48,2
Срок гарантии, мес.	нет данных	нет данных	30	нет данных	нет данных	12	12
Средний срок службы, лет, не менее	нет данных	нет данных	5	нет данных	нет данных	нет данных	нет данных
Вид климатического исполнения по ГОСТ 15150	нет данных	нет данных	нет данных	У, ХЛ	УХЛ 1	нет данных	УХЛ1
Назначенный ресурс, циклов	нет данных	нет данных	нет данных	нет данных	нет данных	3000	3000

Источники

1. НПБ 171-98 Лестницы ручные пожарные. Общие технические требования и методы испытаний.
2. ПОЖАРНАЯ БЕЗОПАСНОСТЬ. ЭНЦИКЛОПЕДИЯ. — М.: ФГУ ВНИИПО МЧС России, 2007. — 416 с.: ил.
3. Пожарная техника: Учебник / Под ред. М.Д. Безбородько.-М.: Академия ГПС МЧС России, 2004.-550 с/
4. Приказ министерства труда и социального развития РФ от 23.12.2014 №1100н. Об утверждении Правил по охране труда в подразделениях федеральной противопожарной службы Государственной противопожарной службы.
5. firemagazine.ru Ручные пожарные лестницы их назначение, применение и проверка
6. Приказ МЧС РФ от 31 декабря 2002 г. N 630Об утверждении и введении в действие Правил по охране труда в подразделениях Государственной противопожарной службы МЧС России (ПОТРО-01-2002)
7. www.pozhproekt.ru – Лестницы выдвижные
8. Сайт пожарной части п.Мортка, Кондинский район, Ломаев С.Ю.

Так же вас могут заинтересовать

1. Ручные пожарные лестницы
2. Классификация пожарной техники
3. Лестница-палка
4. Лестница штурмовая

У данной страницы нет кураторов!

Выбор типа лестницы

Лестницы для чердака выбирают в соответствии с частотой и интенсивностью использования, расположением в помещении и требованиями к утеплению.

Основные типы лестничных конструкций:

• переносные – приставные лестницы, стремянки, которые можно убрать в другое место;
• складные – механизм приводится в действие вручную или рычагами;
• стационарные – все лестницы, которые нельзя спрятать или унести.

Жилые мансарды, куда поднимаются несколько раз в день, оборудуют стационарными лестницами из дерева, металла, бетона. Для прямых маршей нужно достаточно много места. Винтовые конструкции более компактны, но часто не отличаются удобством.

Готовые изделия практичны и долговечны. Их предлагают производители FAKRO, Оман, Уникма, JAP. Можно изготовить утепленную или обычную чердачную лестницу самостоятельно, используя расчеты и пошаговые инструкции.

Стационарные

Стационарные конструкции надежны и прочны, их устанавливают на долгий срок. Они могут располагаться по центру комнаты, сбоку, вдоль стен или в отдельном помещении. Лестница на чердак опирается на несущий каркас из металла, дерева или железобетона. Это может быть:

• косоур или тетива для маршей;
• центральный столб для винтовых видов;
• тросы для подвесных ступеней;
• больцы для лестниц, монтируемых последовательным скручиванием ступеней и опор с помощью специальных болтов.

Оригинальны варианты из консольных ступеней, закрепленных в стене, или типа «гусиный шаг».

В подлестничном пространстве можно организовать детский уголок, оборудовать кладовую для хранения вещей, стеллажи для книг.

Это интересно: как обустроить кладовую под лестницей?

Ограждения выполняют из дерева, пластика, стали или стекла. Иногда они вовсе отсутствуют, или их заменяют поручнем на прилегающей стене. Конструкции изготавливают по нужным размерам и подгоняют по месту установки.

Переносные

Переносные лестницы компактные и многофункциональные. Их производят из алюминия – прочного легкого металла, не подверженного коррозии, или дерева. Состоят из 1-3 секций, ступени могут быть стандартными или широкими. Перила, как правило, отсутствуют.

Существует несколько видов подобных лестниц

Распространенные типы переносных устройств:

1. Приставная – одноплоскостная конструкция в форме прямоугольника или трапеции. Состоят из 6-12 ступеней. В быту используют неразборные, выдвижные и складные варианты лестниц на чердак.
2. Стремянка – А- или Л-образная металлическая конструкция со ступенями, расположенными с одной или двух сторон. Дополнительная выдвижная секция у некоторых видов помогает трансформировать стремянку в приставную лестницу.
3. Шарнирная – из секций, положение которых можно менять. Одна лестничная конструкция трансформируется в П-, Л-образную либо приставную. Незаменима при использовании на неровных основаниях.

Складные

Оптимальное решение для частных домов, где стационарную лестницу негде разместить, а переносную – некуда поставить, складные конструкции с люком. Благодаря специальным механизмам, их легко привести в готовность.

В группе складных лестниц на чердак:

• телескопические – конструкции, размер которых регулируется перемещением секций по длине и закреплением фиксаторами;
• раздвижные – секции меняют положение относительно друг друга в пространстве;
• откидные – прижатый к стене лестничный марш приводится в нужное положение поворотом в карточных петлях и фиксацией с помощью упора;
• ножничные – собранная гармошка из ступеней, которую расправляют, потягивая за нижний элемент.

Механизмы для раскладывания приводятся в действие вручную или дистанционно при помощи пульта управления. Телескопические, раздвижные и ножничные конструкции полностью спрятаны за крышкой люка, тогда как откидная лестница крепится к стене и постоянно находится на виду.

Лестница-палка (ЛП)

Лестница-палка (ЛП) — лестница ручная пожарная складная, конструктивно состоящая из двух параллельных тетив, шарнирно соединенных опорными ступеньками.

Фото ЛП (лестница-палка)

Схема лестницы-палки

Тетивы 1 и 2 лестницы соединены восемью ступенями 3. Концы ступеней имеют металлическую оковку и втулки, через которые проходят оси для поворота ступеней. Шарнирное соединение 4 ступеней с тетивами позволяет их складывать, перемещая одну тетиву относительно другой.

Одни концы тетив имеют деревянные наделки 5. За них убирают другую тетиву при складывании лестницы. Наделки прикреплены к тетивам стяжками 6 и обтянуты наконечниками 7. Другие концы тетив скошены под углом 45 градусов и защищены металлическими пластинами 8.

Лестница-палка в сложенном состоянии

В сложенном состоянии лестница представляет собой палку с закругленными и окованными концами. Масса лестницы 10,5 кг.

Назначение ЛП

Назначение ЛП в рабочем положении предназначена для подъема пожарных и их вооружения на уровень высоты лестницы (в окно первого этажа, для работы на небольшой высоте), для использования в качестве носилок для переноски пострадавших; в сложенном (транспортном) положении используют для пробивания деревянных перегородок и дверных филенок, отбивания штукатурки и выполнения других подсобных работ.

Устройство ЛП

Устройство: лестница-палка состоит из двух деревянных тетив овального сечения и восьми ступеней, шарнирно соединенных с тетивами. Особенностью лестницы является шарнирное крепление ступеней в продольной плоскости тетив, что позволяет сближать их до полного смыкания при складывании лестницы в виде палки овального сечения.

При складывании лестницы ступени ее помещаются в треугольные пазы с внутренней стороны тетив. На одном конце каждой тетивы при помощи металлического наконечника и стяжки крепят деревянную накладку. Другой конец тетивы защищен металлической накладкой.

Техническая характеристика ЛП

Показатели	Значение
Длина лестницы, мм.
в сложенном виде	3400
в развернутом состоянии	3116
Ширина, мм.	250
Шаг между ступенями, мм.	310
Масса, кг., не более	10,5

Лестница пожарная выдвижная трехколенная металлическая (Л-КЗ)

Назначение лестницы трехколенной

Лестница трёхколенка (выдвижная) ручная металлическая (Л-КЗ) — переносная конструкция входящая в состав пожарно-технического вооружения пожарного автомобиля. Предназначена для обеспечения боевых действий при тушении пожаров и проведения связанных с ними первоочередных аварийно-спасательных работ на высотах.

Устройство трехколенной лестницы

Лестница состоит из трех телескопически сдвигающихся колен, из однотипных профилей и деталей.

Принцип выдвигания колен — ручной с помощью канатов и блоков. У лестницы имеется подвижной блок 1, установленный на втором колене 2. Первое колено 3 подвешено на стальном канате 4 диаметром 4,8 мм, второе выдвигается с помощью пенькового каната 5 диаметром 12 мм. Верхний конец пенькового каната закреплен на верхней ступени 6 третьего колена 7, который проходит через подвижной блок 1 второго колена и далее — на неподвижный блок 8 третьего колена, связанный тягой 9, с вилкой 10 останова, закрепленном на третьем колене. Далее канат идет к нижней ступени 11 третьего колена, на ней и закрепляется его второй конец. Конец пеньковой веревки должен быть заплетен и надежно закреплен на длине не менее 50 мм.

Подробнее о товаре

Фото	Тип	Длина в рабочем состоянии, мм	Длина в транспортном положении, мм	Ширина лестницы в свету, мм	Ширина в транспортном положении, мм	Высота в сложенном состоянии, мм	Вылет крюка, мм	Масса, кг, не более
	Трёхколенная металлическая	10700+/-	4380+/-30	I кол, -355+/-2 II кол, — 392+/-2 III кол, — 427+/-2	480+/-5	202+/-5	—	48,2

Это интересно: Огнезащитные краски — виды, преимущества, нанесение, как выбрать?

Из чего производят трехсекционные лестницы-стремянки

Основной материал, из которого в настоящее время производят трехсекционные лестницы-стремянки – это алюминиевый профиль. Лестницы, выполненные из этого материала удобны в эксплуатации. Они легки, с бытовыми их вариантами легко может управится один человек. Благодаря легкости и возможности складывания, их легко транспортировать с места на место. Для хранения этих лестниц не нужно много места.

Лестницы, изготовленные из других материалов, это как правило стационарные лестницы на объектах, где требуется постоянная работа на высоте.

Техсекционные раскладные лестницы – стремянки изготавливают из:

• Алюминиевого профиля;
• Дерева;
• Стали;
• Стеклопластика.

Вряд ли для работы в бытовых условиях вам подойдет деревянная раскладная лестница, или лестница изготовленная из стали.

Модели металлических лестниц FAKRO

Металлические лестницы за счет своего материала более долговечны и прочны.

Модель LMS — складная секционная чердачная лестница. Имеет утепленную крышку люка, по периметру которой находятся уплотнители – эта система поможет избежать теплопотери. Лестница легко складывается в потолок и убирается при помощи специального стержня. В крышку люка данной модели встроен замок, что обеспечивает дополнительную безопасность. LMS также обладает противоскользящими выемками на ступенях, обеспечивающих устойчивость. За счет материала изготовления лестницы грузоподъемность повышается до 200 кг.

Если у вас нет места для складной лестницы, потому что ее сегменты занимают место при раскладывании и могут упереться в стену, то советуем обратить внимания на модель с ножничной системой – LST. Ее боковые элемент в форме буквы S складываются в крышку «гармошкой», тем самым не занимая места, что очень удобно, когда мало свободного пространства. Крышка люка данной модели энергосберегающая, белого цвета. Высоту модели можно подогнать, не изменяя конструкцию лестницы. Максимальная нагрузка – 200 кг.

Чердачная лестница LSF – огнестойкая, что подтверждается сертификатом в соответствии с требованиями пожарной безопасности. Ее люк выполнен  из огнеупорного материала и используется как преграда для распространения огня во время пожара: контуры уплотнения по его периметру под высокими температурами расширяются и ограничивают проникновение дыма. Оцинкованная сталь, из которой изготовлена данная модель, обладает высокими параметрами огнестойкости. Лестница имеет ножничную систему складывания и выдерживает до 200 кг.

Если в вашем доме высокие потолки, то обратите внимание на модель LMP. Cекционная лестница с утепленной крышкой люка может устанавливаться в домах с высотой потолков до 366 см

Оборудована поручнем и противоскользящими выемками на ступенях, поэтому подъем с грузом в руках будет комфортным и безопасным. Складывается модель в потолок при помощи стержня. Механизм блокировки защищает лестницу от автоматического складывания. Максимальная нагрузка – 200 кг.

Удачного выбора!

Требования к выдвижным лестницам

6.1. Выдвигание колен выдвижной лестницы
должно быть плавным, без рывков и заеданий. Усилие выдвигания колен не должно
превышать 400 Н. Сдвигание колен лестницы должно происходить под действием
собственного веса.

6.2. В конструкции выдвижной лестницы должны
быть предусмотрены ограничители выдвигания колен.

6.3. Конструкция выдвижной лестницы должна обеспечивать
совпадение шага ступенек в местах перехода с одного колена на другое.

6.4. Выдвижная лестница должна быть
оборудована механизмом останова и фиксации выдвигаемых колен по всей рабочей
длине лестницы с шагом, равным расстоянию между ступеньками.

6.5. Остаточная деформация тетив
горизонтально установленной выдвижной лестницы после воздействия посредине ее длины
предварительной статической нагрузки 490,5 Н (50 кгс) и контрольной статической
нагрузки 1569,6 Н (160 кгс), не должна превышать 1 % от длины лестницы.

6.6. Остаточная деформация тетив выдвижной
лестницы, установленной на ребро, после воздействия посредине длины нижней
тетивы статической нагрузки 588,6 Н (60 кгс) не должна превышать 1 % от длины
лестницы.

6.7. Остаточная деформация неопертого конца
одной из тетив горизонтально установленной выдвижной лестницы после воздействия
посредине длины неопертой тетивы статической нагрузки 294,3 Н (30 кгс) не
должна превышать 1 % от длины лестницы.

6.8. Остаточная деформация середины
ступеньки выдвижной лестницы после воздействия на нее статической нагрузки
3531,6 Н (360 кгс) не должна превышать 2 % от ширины лестницы (колена) в свету.

6.9. Ступенька выдвижной лестницы должна
выдерживать без деформации статическую нагрузку не менее 3531,6 Н (360 кгс),
приложенную вплотную к одной из тетив.

6.10. Ступенька выдвижной лестницы должна
выдерживать циклический крутящий момент не менее 50 Нм.

6.11. Выдвижная лестница в рабочем
положении должна без деформации выдерживать комбинированную статическую
нагрузку не менее 4708,8 Н (480 кгс), создаваемую тремя грузами массой не менее
160 кг, подвешенными к тетивам каждого колена на уровне верхних ступенек.

6.12. Вероятность безотказной работы
выдвижной лестницы должна быть не менее 0,98.

6.13. Назначенный ресурс выдвижной лестницы
должен составлять не менее 3000 циклов выдвигания и сдвигания.

Особенности лестничных конструкций на чердак

Все многообразие чердачных лестниц отличает общая черта – сообщение между помещениями происходит через люк. Квадратное или прямоугольное отверстие в потолке этажа оборудуется крышкой, которую утепляют, если кровля холодная.

У данных лестниц имеется ряд нюансов

При отапливаемом чердаке крышка выполняет функцию ограждения.

Лестничная конструкция должна соответствовать требованиям:

1. Занимать мало места. Как правило, ее размещают в углу помещения, чтобы не мешала, делают складной или откидной.
2. Быть устойчивой и безопасной. Угол наклона – не более 75°, ширина проема – не менее 60 см. Для удобства перемещения ее оборудуют поручнями, накладками на ступени. На ножках закрепляют наконечники специальной формы, которые придают дополнительную устойчивость и защищают пол от царапин.
3. Оптимальная высота ступеней – 19-20 см, количество – до 15. Максимальная нагрузка, которую конструкция может выдержать, – 150-250 кг, в зависимости от модели и материала.
4. Выглядеть эстетично. Стационарная лестница должна вписываться в интерьер помещения, соответствовать общему стилю и дизайну.

Чтобы избежать падения в открытый проем люка, его защищают ограждениями, установленными на перекрытие чердака.

В этом видео вы узнаете, как выбрать лестницу:

Люк с лестницей может располагаться:

• горизонтально в конструкции перекрытия;
• вертикально в стене;
• в проеме мансарды.

Крышку люка часто маскируют обоями или окраской под потолочное покрытие, но возможны варианты декорирования контрастной отделкой. Форма люка продиктована удобством при изготовлении, но при желании его можно оформить как круглый или овальный проем.
