Актуально ли?

Модель «БАТ-М» актуальна и в наше время. Можно много говорить о её заслугах с технической стороны как оборудования, но не стоит забывать о ее преимуществах как средства эксплуатации: вместительная кабина, где с комфортом могут расположиться два взрослых человека, а из-за нахождения двигателя под кабиной легко решается проблема обогрева салона в холодное зимнее время.

Со стороны людей, вплотную имевших дело с этой необычной машиной (а это обслуживающий персонал и водители-эксплуататоры), можно получить удивительно единодушные отзывы. «БАТ-М», работа которого никого не оставила недовольным, получает от потребителей только хорошие оценки.

Описание конструкции

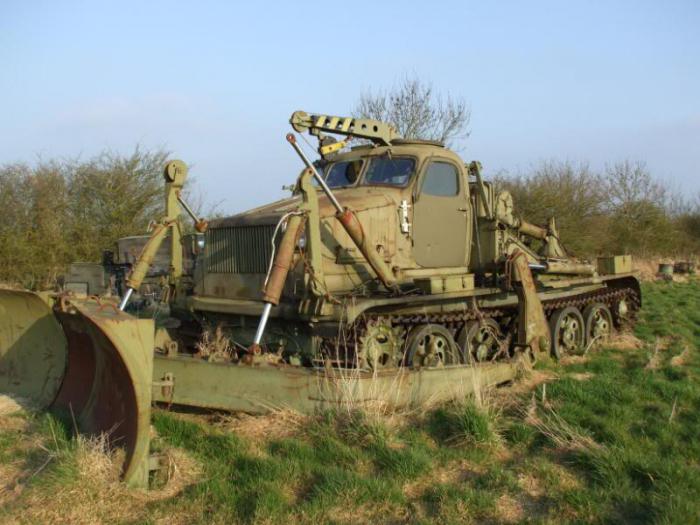

Базовая машина — путепрокладчик БАТ на основе АТ-Т, от которого машина отличается гидравлическим, а не механическим (тросовым) управлением рабочего органа (отвала). Мощность двигателя 415 л. с., масса 27,5 тонны, транспортная скорость до 35,5 км/ч. Кабина герметизирована, снабжена фильтро—вентиляционной установкой (ФВУ), благодаря чему машина может работать на местности, заражённой отравляющими и радиоактивными веществами, причём экипаж в кабине может находиться без средств индивидуальной защиты.

Рабочий орган (отвал) может устанавливаться (ширина в плане) в бульдозерное (5 метров), двухотвальное (как показано на рисунке) (4,5 метра) и грейдерное (4,0 метра) положение. Благодаря этому путепрокладчик может использоваться для различных дорожных и землеройных работ. Расположенная впереди рабочего органа регулируемая по высоте лыжа обеспечивает возможность снятия земляного слоя заданной толщины.

Поднимание и опускание, в том числе и принудительное заглубление рабочего органа, а также его перекос в любую сторону производится с помощью гидропривода.

Дополнительно машина оснащена крановым оборудованием грузоподъёмностью две тонны, причём управление им производится с выносного пульта, благодаря чему крановщик может одновременно выполнять роль такелажника (стропальщика).

В транспортном положении рабочий орган закидывается за кабину, что разгружает передние катки и обеспечивает машине хорошую проходимость по пересечённой местности. Площадь опорной поверхности гусениц равна танковой, что при значительно меньшей, чем у танка, массе (27,5 тонны) обеспечивает машине хорошую проходимость по мягкому грунту, снегу и заболоченной местности.

Значительный запас топлива (около 950 кг) обеспечивает машине пробег свыше 500 км или автономную работу в течение 12—15 часов.

Производительность:

  • прокладка колонного пути по среднепересечённой местности: 1,5—10 км/ч;
  • землеройные работы: 200—250 м3/ч;
  • грузоподъёмность крана: до двух тонн.

Преимущества путепрокладчика

«БАТ-М» – это инженерная машина, которая относится к классу дорожных. Обычно с ее помощью засыпают траншеи, рвы, воронки, прокладывают пути, расчищают дороги от обломков зданий или роют котлованы. Основой для такого путепрокладчика конструкторы выбрали тягач «АТ-Т». Эта машина способна передвигаться со скоростью до 35 км/час, а ее преимуществом является надежная герметизация кабины. Для того чтобы осуществить установку рабочего органа в грейдерное, бульдозерное или двухотвальное положение, нужно проводить работу с помощью гидропривода. Благодаря крановому оборудованию эта машина обладает мощной грузоподъемностью, и управлять ею можно при помощи выносного пульта.

Ссылки

Ресурсы World of Tanks
  • Танковедение
  • Тема на официальном форуме
  • Записи боев на Bat.-Châtillon 155 58

Техника Франции

Лёгкие танки I Renault FT • II D1 • II AM 39 Gendron-Somua  • II AMR 35  • II FCM 36 • II Renault R35 • II Hotchkiss H35 • III AMX 38 • IV AMX 40 • V AMX ELC bis • VI AMX 12 t • VI Panhard AMD 178B • VII AMX 13 75 • VII Hotchkiss EBR • VII AMX 13 57  • VII AMX 13 57 GF  • VIII Panhard EBR 75 (FL 10)  • VIII Panhard AML Lynx 6×6 • VIII Bat.-Châtillon 12 t • VIII ELC EVEN 90  • IX AMX 13 90 • IX Panhard EBR 90 • X Panhard EBR 105 • X AMX 13 105
Средние танки III D2 • III Somua S35 • IV SARL 42 • V Renault G1 • VI Bretagne Panther  • VIII Bat.-Châtillon Bourrasque  • VIII Lorraine 40 t  • VIII AMX Chasseur de chars  • VIII M4A1 Revalorisé  • IX AMX 30 1er prototype • IX Char Futur 4  • IX Bat.-Châtillon 25 t AP • X Bat.-Châtillon 25 t • X AMX 30 B
Тяжёлые танки IV B1 • V BDR G1 B • VI ARL 44 • VII AMX M4 mle. 45 • VIII AMX 50 100 • VIII AMX M4 mle. 49  • VIII AMX M4 mle. 49 Liberté  • VIII AMX 65 t • VIII Somua SM  • VIII FCM 50 t  • IX AMX 50 120 • IX AMX M4 mle. 51 • X AMX 50 B • X AMX M4 mle. 54
ПТ-САУ II Renault FT AC • III FCM 36 Pak 40  • III Renault UE 57 • IV Somua SAu 40 • V M10 RBFM  • V S35 CA • VI ARL V39 • VII AMX AC mle. 46 • VIII AMX AC mle. 48 • VIII AMX Canon d’assaut 105  • IX AMX 50 Foch • X AMX 50 Foch (155)  • X AMX 50 Foch B
САУ II Renault FT 75 BS • III Lorraine 39L AM • IV AMX 105 AM mle. 47 • V AMX 13 105 AM mle. 50 • V 105 leFH18B2  • VI AMX 13 F3 AM • VII Lorraine 155 mle. 50 • VIII Lorraine 155 mle. 51 • IX Bat.-Châtillon 155 55 • X Bat.-Châtillon 155 58

САУ

Техника СССР II СУ-18 • III СУ-26 • IV СУ-5 • V СУ-122А • VI СУ-8 • VII С-51 • VII СУ-14-1 • VIII СУ-14-2 • IX 212А • X Объект 261
Техника Германии II G.Pz. Mk. VI (e) • III Sturmpanzer I Bison • III Wespe • IV Pz.Sfl. IVb • IV Sturmpanzer II • V Grille • VI Hummel • VII G.W. Panther • VIII G.W. Tiger (P) • IX G.W. Tiger • X G.W. E 100
Техника США II T1 HMC • III T18 HMC • III M7 Priest • IV T82 HMC • IV M37 • V M41 HMC • VI M44 • VII M12 • VIII M40/M43 • IX M53/M55 • X T92 HMC
Техника Франции II Renault FT 75 BS • III Lorraine 39L AM • IV AMX 105 AM mle. 47 • V AMX 13 105 AM mle. 50 • V 105 leFH18B2  • VI AMX 13 F3 AM • VII Lorraine 155 mle. 50 • VIII Lorraine 155 mle. 51 • IX Bat.-Châtillon 155 55 • X Bat.-Châtillon 155 58
Техника Великобритании II Loyd Gun Carriage • III Sexton II • III Sexton I  • IV Birch Gun • V Bishop • VI FV304 • VII Crusader 5.5-in. SP • VIII FV207 • IX FV3805 • X Conqueror Gun Carriage

Описание конструкции[править | править код]

Основной задачей путепрокладчика БАТ-2 является прокладка путей и дорог в зоне боевых действий. Машина создана для замены устаревших путепрокладчиков БАТ-М для дивизионного звена.

Корпусправить | править код

БАТ-2 имеет цельносварной коробчатый корпус. Для доступа к агрегатам машины при техническом обслуживании в крыше и днище имеются люки. В передней части корпуса расположена кабина. Внутренняя и внешняя поверхности кабины обшиты. Между обшивкой и корпусом установлены профили из звукоизоляционного материала. Кабина машины полностью герметична. В кабине размещаются два члена экипажа, также имеются дополнительные места для 6 человек сапёрного отделения.

Ходовая частьправить | править код

Шасси путепрокладчика БАТ-2 создано на базе тягача МТ-Т или «Эней» и имеет индекс ГБТУ «Объект 454». Основные элементы машины схожи с базовым изделием. Конструкция ходовой части заднемоторная. Ведущие колёса также расположены сзади. Главный фрикцион и планетарный механизм поворота отсутствуют, вместо них установлены две бортовые коробки передач. Гусеничный движитель оснащён резинометаллическими шарнирами.

Специальное оборудованиеправить | править код

Основными элементами оборудования являются: отвал, рыхлитель, лебёдка и кран. Отвал имеет три положения для работы. Приведение в каждый из режимов работы производится с помощью гидрооборудования. При бульдозерном режиме крылья отвала выставлены в одну линию с его центральной частью. Этот режим используется для рытья грунта. Для очистки от снега и прокладывания колонного пути, бульдозерное оборудование имеет двухотвальный режим. В грейдерном режиме крылья отвала выставляются в ряд наискосок в одну сторону для формирования серповидного поворота дороги или выкапывания кювета. Для формирования постоянной глубины, перед отвалом установлена специальная «лыжа» копирующая местность.

БАТ-2 оснащён крановым оборудованием. Крановая стрела имеет возможность разворачиваться на 360° и обладает грузоподъёмностью в две тонны. БАТ-2 может опускать грузы в котлованы глубиной до 3,5 метров или поднимать на высоту до 7,5 метров. Максимальный вылет стрелы составляет 7,36 м.

В передней части машины установлена лебёдка с тяговым усилием 25 тонн. Длина троса составляет 100 метров. Конструкция лебёдки заимствована от тягача АТ-Т.
