Пожарные краны и рукава: требования к эксплуатации, проверке и техническому обслуживанию

Требования

Требования к пожарному водопроводу определяются на законодательном уровне. Их выполнение является обязательным, а нарушение установленных правил ведет к административной ответственности. А в случае причинения вреда здоровью человека из-за нарушения требований пожарной безопасности заводится уголовное дело на ответственного за пожарку на объекте.

ВПВ выполняется в нижней разводке в зданиях высотой не более 5 этажей. Постройки в 6 и более этажей — это исключительно верхняя разводка внутреннего противопожарного водоснабжения.

При проектировании необходимо учитывать общее количество пожарных кранов на объекте. Если их количество превышает 12 штук, тогда внутренняя магистраль делается закольцованной и оборудуется 2 вводами.

В случае невозможности монтажа пожарного водовода отдельно от водопровода общехозяйственного назначения в системе делается обводной участок, в который монтируется клапан, отделяющий пожарный водопровод от обычного. В случае поступления сигнала о возгорании, клапан автоматически открывается, заполняя водяную систему тушения.

Комплектация

Различия в комплектации обуславливаются условиями эксплуатации ВПВ. В зависимости от источника питания (центральное водоснабжение, пожарный резервуар, внешний противопожарный водопровод и т.д.).

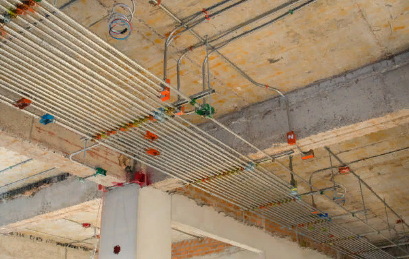

Обязательной частью является разводка труб по площади объекта. Сечение каждой трубы выбирается исходя из необходимого объема воды для тушения данного помещения. Разводка должна обеспечивать доставку воды в каждое отдельное помещение, находящееся под охраной сигнализации.

Комплектация пожарного водопровода

Контроль состояния и срабатывания водопровода происходит через панель управления. Современные системы оснащаются полностью автоматической панелью управления и мониторинга работы всех компонентов. На потенциально пожароопасных объектах автоматическую систему дублируют ручным управлением, что обеспечивает контроль над тушением пожара в случае выхода из строя автоматики.

Пожарные краны необходимы для подключения пожарных рукавов к системе подачи воды. Длины рукава должно хватать для протяжки в любую точку обеспечиваемого помещения.

Длина водной струи

Длина водной струи рассчитывается исходя из высоты строения. Струя на внутреннее пожаротушение жилого дома или производственного помещения высотой до 50 метров должна быть не менее 6 метров. Для жилых помещений также предусмотрено ограничение в 8 м для зданий выше 50 м. При аналогичной высоте производственных или общественных зданий требуемая длина водной струи не менее 16 метров.

В зависимости от необходимой выходной мощности используются шланги марок DN50 и DN65.

Другие требования

Прочие требования устанавливают время работы системы (не менее 3 ч), место монтажа кранов и иной запорной арматуры (в отапливаемых помещениях), высоту установки пожарного крана не более 1,35 м и т.д.

Нормы к пожарным кранам

Противопожарные краны более эффективны в сравнении с огнетушителями, поскольку являются неограниченными источниками среды, которая эффективно препятствует пламени. Именно поэтому эти устройства являются не только одними из старейших средств пожарной безопасности, но и максимально актуальными. Все нормы, вплоть до деталей прописаны в СП10.13130.2009, вот некоторые наиболее важные:

  • необходимость установки ВПВ и ее технические характеристики, а, следовательно, и ПК, как одного из компонентов системы;
  • технические параметры элементов ПК так же регламентируются, как и их испытания при прохождении сертификации и в процессе эксплуатации;
  • конструкция и размещения шкафов для хранения средств пожаротушения, в том числе относительно маршрутов эвакуации людей.

Рядом с ПК целесообразно поместить плакат с информацией по эксплуатации, желательно, чтобы часть сведений отображалась картинками.

Для каждого конкретного здания рассчитывается число стволов, расходы воды для подачи на точки защищаемого объекта, согласно специфике здания, его этажности, планировки, объемов внутреннего пространства и прочих аспектов. Особо ответственными сооружениями являются:

  • многоквартирные жилые дома, выше 12 этажей;
  • музеи, театры, клубы и прочие культурно-развлекательные учреждения;
  • административные здания, выше 6 этажей;
  • общежития и другие объекты общественного назначения;
  • АБК предприятия с внутренним объемом от 5 тысяч м3.

Плакат с противопожарной информацией

Как проходит проверка

Порядок проверки пожарных кранов на водоотдачу прописан в «Методике испытаний внутреннего противопожарного водопровода», разработанной ФГУ ВНИИПО МЧС в 2005 году. ПК испытывают при помощи гидротестеров. По приборам проверяют:

  • расход воды;
  • напор;
  • давление в системе по СНиП.2.04.01-85.

Измерительные приборы обязательно проходят госповерку, свидетельство о ней берут в специализированных лабораториях.

Под водоотдачей понимают расход воды из пожарного крана за единицу времени. Полученные данные сверяют с нормативами по обеспечению зданий ОТВ на нужды пожаротушения. Они прописаны в СП 10.13130. Отклонения от базовых показателей свидетельствуют о разгерметизации ВПВ, которую могут провоцировать следующие факторы:

  • нарушение схемы монтажа водопровода;
  • образование протечек на линии;
  • загрязнение труб.

Процедура замера водоотдачи ПК при помощи гидротестера предусматривает:

  • подготовку бака;
  • подсоединение рукава прибора к патрубку ПК при закрытом вентиле;
  • кратковременное открытие крана и маховика тестера для стравливания воздуха;
  • фиксацию статического давления в сети при помощи манометра;
  • определение фактического расхода воды и сверку его с ТД прибора;
  • закрытие вентилей и отсоединение гидротестера.

Определяя фактический расход, начинают с предполагаемой величины. Сначала отворачивают ЗПУ на сопле тестера и вентиль. Воду подают в подготовленный бак, следя за данными манометра. Если при открытом маховике определяется давление 0.5 атмосфер, то берут сопло диаметром 12 мм и повторяют процедуру пуска воды. Так постепенно меняют насадки, пока давление в системе не превысит 0.5 атмосфер. Этот алгоритм подходит для всех без исключения гидротестеров.

Об исправности ПК после этого испытания свидетельствует:

  • перемещение маховика без дополнительных усилий;
  • соответствие расхода воды табличным данным;
  • целостность конструкции и отсутствие протечек после нескольких циклов «открыто/закрыто»;
  • сохранение диаметра диафрагм проектным требованиям.

По «Методике испытаний ВПВ» берут значения на диктующем ПК, который расположен на максимальной высоте или расстоянии от водопитателя. В Методике четко расписана последовательность действий при проверке пожарных кранов на водоотдачу. Все мероприятия проводятся при температуре выше +5°С и при максимальной нагрузке по водопотреблению. Проверку начинают с самого отдаленного клапана. Количество включенных ПК регламентировано  СНиП 2.04.01-82 и таблицами Б.3 и Б.4 самой Методики.

Для проверки ПК в этом случае используют:

  • измерительные вставки с манометрами и муфтами;
  • ручные перекрывные или входящие в комплект пожарного шкафа стволы диаметром 13, 16 и 19 мм;
  • рукава диаметром 51 и 66 мм и длиной 10-20 м с шагом в 5 м;
  • бак для воды (не обязателен).

Согласно «Методике испытаний ВПВ» испытание ПК проходит по протоколу:

  1. Снять исходные показатели и внести их в журнал испытаний.
  2. Отсоединить рабочий рукав и закрепить шланг для теста.
  3. Проверить диаметр диафрагмы.
  4. Подключить устройство для измерения показателей водоотдачи и рукав.
  5. Убедиться, что шланг проложен без перегибов, и открыть кран, направив ствол в бак (или в канализацию).
  6. Если насос ВПВ активируется автоматически, открыть вентиль ПК во время отворачивания маховика.
  7. Если управление помпы ручное, то надо нажать на кнопку «Пуск» и открыть маховик пожарного крана.
  8. Измерить давление у клапанов или брандспойта во время стабилизации нагрузки.
  9. Занести данные в журнал испытаний.
  10. Разобрать систему в обратном порядке, привести ПК в рабочее состояние, закрыть шкаф.

Давление на манометре, установленном на клапане ПК, сверяют по таблице.

Размещаем таблички и знаки правильно

Для того чтобы эвакуация в случае пожара была произведена правильно, есть специальный чертеж. На нем нанесено здание с аварийными выходами, расположением ПГ и другое. К расположению этих обозначений есть определенные требования. Они обязаны бросаться в глаза и быть заметными из далека. Правильный условный символ не должен при этом мешать процессу работы.

Отличным местом для подобных обозначений является створка ворот, дверь и другое. Таким образом, расстояние не играет особую роль, ведь диапазон размещенных знаков будет достаточно велик. В качестве варианта можно привести пример на знаке «Выход», его видно со всех сторон точно так же, как и саму дверь.

Что же касается эвакуационных символов, то они должны располагаться только над дверями. К таким знакам относятся:

  • «Выход»;
  • «Эвакуационный выход»;
  • «Запасной выход»
  • Другие.

Знаки эвакуации

Они позволяют человеку выбрать правильное направление, чтобы покинуть опасное место. Главное требование к такому символу — это заметность с разных сторон помещения. Чаще всего для знаков безопасности используется красный цвет и соответственная маркировка. Если в здании есть темные комнаты, указатели подсвечиваются с помощью специальных ламп.

В современном мире знаки ПГ устанавливаются и на улицах России. Чаще всего они говорят о местонахождении подземных установок. В случае возникновения пожара, человек сможет быстро найти технику, которая позволит за короткий период потушить огонь. Для этого каждый проходит на предприятии противопожарный инструктаж.

Где нельзя проводить установку

Нельзя монтировать шкаф с пожарным краном на расстоянии ближе 1 м от горячих приборов. Высокая температура неблагоприятно действует на материал рукава.

В то же время помещение, где размещаются краны, должно быть отапливаемым, поскольку рабочая температура противопожарных устройств составляет +1 °…+50 °. При пуске воды должна быть гарантия, что она не замерзнет, и в сопле не образуется пробка.

Нельзя монтировать пожарный кран на водопроводную трубу, подверженную вибрации. Если выбор другого водопровода невозможен, то вибрацию снижают, установив компенсаторы.

Запрещена установка в местах, где загораживается дверца шкафа, и невозможно повернуть кассету на 90 °, чтобы достать рукав
. Шкаф не должен мешать людям во время эвакуации, не должен загораживать дорогу, цеплять углами.

Если в здании проходила реконструкция или капитальный ремонт, то необходимо проверить, сохранилось ли выполнения норм установки и размещения пожарных шкафов с кранами. Хотя местоположение устройств может поменять, но нарушать противопожарные правила запрещено.

Одной из функций администраций населенного пункта является организация борьбы с пожарами. Ежегодно жертвами огня становятся множество людей и организаций. Государство предусмотрело организационные и технические мероприятия, предотвращающие пожары и облегчающие борьбу при их возникновении. В каждом поселке, районе созданы противопожарные службы. Разработаны своды правил, СНиП, в которых расписаны требования к строящимся сооружениям. Противопожарный водопровод является одним из таких условий. Для введения объекта в эксплуатацию необходимо его соответствие противопожарным правилам.

Размещение в помещении

Размещать пожарные извещатели нужно также с соблюдением определенных норм и правил. Оборудование всегда сопровождается инструкциями, которые полностью учитывают все требования законодательных актов.

Пожарный извещатель

В местах установки датчиков им ничего не должно угрожать и мешать штатной работе. Если существует реальный риск повреждения ПИ, то его требуется чем-то защитить, но при этом не нарушать его полноценную работу.

В зависимости от вида самого излучателя, высоты и площади помещения устанавливается число приборов, которые разместятся в помещении. Учитывается не только конфигурация помещения, но и его назначение. Например, ПИ не стоит устанавливать менее чем в полуметре от светильника, так как свет и тепло могут спровоцировать ложное срабатывание. В тех местах, где датчики не просматриваются, обязательна установка адресного оповещателя.

Из чего изготавливается знак «Пожарный гидрант»

Изготавливается знак  с соблюдением всех норм и правил. Символ должен иметь яркий и броский цвет. Знак может быть нанесен на металл, пластик или любой другой материал. Главное — чтобы он был напечатан и изготовлен согласно всем цветовым и графическим требованиям. В качестве знака безопасности можно использовать наклейки, которые легко фиксируются на любой поверхности.

Обратите внимание! Размеры таблички ПГ могут отличаться, но они не должны сильно превышать нормы, указанные в регламенте ГОСТ. Расстояние между символами, нанесенными на знак, должно быть четко соблюдено

В процессе изготовления табличек используется разный материал. В качестве варианта может быть предложен символ, нанесенный на алюминиевую поверхность. Также они могут быть оборудованы специальными креплениями. Какое будет использоваться, рекомендуется уточнять во время оформления заказа. Поверхность знака также может отличаться. Чаще всего встречаются два вида знаков:

  • Обычная;
  • Светодиодная.

Многие производители сегодня изготавливают и экономичные знаки, еще их называют флуоресцентными. Это символы, которые на протяжении дня накапливают свет, а в темное время суток отдают его.

Знаки пожарной безопасности

Важно! Знак «Пожарный гидрант» не должен быть слишком ярким и броским. Но в то же время его расположение должно быть таким, чтобы из любой точки помещения человек мог его заметить

При заказе символа ПГ каждый руководитель или ответственный за пожарную безопасность определяет, с какого материала будет его знак. Есть также обозначения, которые предназначены именно для данной организации. Например, если предприятие занимается такой деятельностью, которая может просто уничтожить пластик. А вообще современные технологии позволяют использовать разные знаки с любого материала.

Назначение системы

Пожарный водопровод обеспечивает доступ к источнику воды и оперативную доставку к месту возгорания с помощью пожарных стволов или машин, если это наружный, и с помощью пожарных шлангов, дренчеров или спринклеров, если это внутренний. Противопожарный водопровод — это система труб проходящих по всему сооружению и соединяющихся с пожарными кранами или дренчерами. Краны устанавливаются в коридорах, дренчеры и спринклеры монтируются под потолком. Применяемые трубы должны быть негорючими и выдерживать давление более 9 атмосфер.

Разрешили применять противопожарный водопровод из полипропиленовых труб, если их характеристики соответствуют требованиям СНиП. Для обеспечения необходимого давления он может комплектоваться насосами необходимой производительности. В этом случае, они и вся запорная арматура должны находиться в отдельном помещении или пристройке.

Для работы противопожарного водопровода без участия людей предусматривается пожарная сигнализация с исполнительными механизмами, которые в случае возгорания по сигналу пожарных датчиков открывают вентили, и вода под напором через оросительные головки попадает в зону возгорания.

Правила и нормы

Устанавливает огнестойкость материалов, которые возможно использовать в той или иной части здания.

В соответствии с ними ясно, что внутренний пожарный водопровод состоит из:

  • водонапорного бака;
  • гидропневматического бака;
  • насосной станции;
  • стояка;
  • опуска;
  • пожарного крана (ПК);
  • пожарного шкафа.

Водонапорный бак представляет собой резервуар с объемом воды достаточным для обеспечения работы пожарных кранов в здании с расчетным расходом и высотой струи до начала работы насосной установки.

Гидропневмобак – это герметичный сосуд под избыточным давлением. Объем воды и давление воздуха должно быть таким, чтобы он мог обеспечить расчетную высоту струи и расход воды до начала работы насосной станции. Воды в баке обычно 30-70% от объема.

Пожарный кран (ПК) состоит из клапана, пожарной головки и рукава с пожарным стволом.

Согласно СП 10.13130.2009, к примеру, в жилых зданиях этажностью 12-16 количество пожарных стволов равно одному, при длине коридора свыше 10 м – двум, при минимальном расходе 2,5 л/с на 1 струю. Также определены требования к другим зданиям.

Расход воды

Противопожарный водопровод наружный используется в поселках с населением до 5 тысяч человек. Расход воды предусматривается 10 л/с для зданий до 1000 м3. При расчете сетей внутри микрорайона или группы зданий необходимо ориентироваться на здание, требующее наибольшего расхода от 10 до 35 л/с, зависит от кубатуры и этажности. Для промышленных и сельхозпредприятий расход идет от 10 до 40 л/с, зависит от огнестойкости. Объем воды должен обеспечивать тушение пожара в течение 2-3 часов в зависимости от категории помещений. При одноэтажной застройке свободный напор должен быть не менее 10 м, для многоэтажных зданий плюс 4 м на каждый этаж. Максимальный напор предусматривается 60 м.

При наличии внутреннего водопровода в общественных сооружениях высотой более 50 м и объемом до 50 тысяч кубометров предусматривается расход воды по 5 л/с на 4 струи, при больших параметрах по 5 л/с на 8 струй. В зданиях до 5000 м3 2,5 л/с.

Испытания водопровода

Эффективность противопожарной системы напрямую зависит от состояния противопожарного водопровода. Ежегодно, обычно весной и осенью, при температуре выше +5 градусов Цельсия проводится проверка всех систем. Ее осуществляют специальные организации, имеющие сертификаты. Основной проверяемый параметр – давление на главном пожарном кране. Результаты всех испытаний протоколируются, составляется акт по результатам проверки.

Нормативным документом, регламентирующим проведение проверки, является методика испытаний, утвержденная МЧС России. Эффективность противопожарных водопроводов обеспечивается, кроме исправного состояния системы, еще и постоянным мониторингом квалификации обслуживающего персонала, которые должны периодически проходить специальные тренинги.

Заключение

Предупредить пожары возможно при соблюдении технических и организационных мероприятий. Государственные противопожарные службы регулярными проверками поддерживают на высоком уровне состояние технических средств и обслуживающего персонала. Но для минимизации ущерба от пожаров требуются дополнительные средства защиты. Для предупреждения возгораний от электропроводки можно использовать устройства защитного отключения. В некоторых случаях использование воды недопустимо, поэтому для защиты своего имущества необходимо предусмотреть и иные средства огнетушения.

Какие еще знаки безопасности бывают?

Каждый символ играет свою роль и информирует человека, о необходимом действии. Существует несколько видов таких знаков:

  • Эвакуационные;
  • Сигнальные;
  • Предписывающие;
  • Запрещающие;
  • Предупреждающие.

Не все типы по пожарной безопасности используются на каждом предприятии. Чаще всего отбирается определенное их количество. Все зависит от специфики организации.

Табличка «пожарный гидрант» является одним из знаков безопасности. Он играет одну из главных ролей. Ведь с помощью гидранта можно быстро погасить огонь, сохранить имущество и жизнь людей. Требования ко всем знакам безопасности одно, их должно быть видно. Размещать символы рекомендуется на высоте не менее 2 метров от земли.

Обратите внимание! Подобное расстояние позволяет человеку четко увидеть знак. Важную роль играют эвакуационные символы

Они позволяют, в случае аварии, быстро выйти в безопасное место. Основным считается знак «Выход», он устанавливается везде, где есть двери. Эвакуационные символы позволяют понять человеку, в какую сторону ему двигаться. На каждом предприятии должен быть также генплан. Если это здание многоэтажное, то на каждом этаже обязательно необходимо разместить план эвакуации

Важную роль играют эвакуационные символы. Они позволяют, в случае аварии, быстро выйти в безопасное место. Основным считается знак «Выход», он устанавливается везде, где есть двери. Эвакуационные символы позволяют понять человеку, в какую сторону ему двигаться. На каждом предприятии должен быть также генплан. Если это здание многоэтажное, то на каждом этаже обязательно необходимо разместить план эвакуации.

Виды знаков пожарной безопасности

Сигнальные знаки дают возможность человеку понять, где находиться оборудование, которое позволит потушить огонь. К ним относятся УПГ и огнетушители. Такие символы всегда имеют красный цвет и квадратную форму.

Обратите внимание! Запрещающие знаки сделаны для того, чтобы человек мог четко понимать, что нельзя делать в данной местности. Например, курить или посещать помещение с животными

Правила размещения и использования прописаны в законодательстве. Их несоблюдение может привести не только к ответственности за неправильное расположение, но и к гибели людей. Знаки безопасности должны быть везде, где есть большое скопление народу. Предприятия, школы, садики, дома культуры и другие здания просто обязаны быть оборудованы такими символами.

Подведем небольшой итог: знак «пожарный гидрант» – это неотъемлемая часть не только предприятия, но и любой другой местности. Он устанавливается там, где есть соответствующее оборудование, и указывает на его месторасположения. ПГ должен быть подключен к бесперебойной подаче воды. Только в таком случае удастся справиться с пожаром

Поэтому очень важно, при оборудовании помещения средствами защиты от возгорания, продумать и таблички пожарной безопасности. Это требования является не просто необходимым, но и позволяющим сохранить жизни десятка людей в случае аварии

Наружный противопожарный водопровод

Задача наружных труб заключается в подаче воды для тушения пожара из расположенных рядом с объектом резервуаров и водоемов. Такие пожарные водопроводы по требованиям СНиП могут обустраиваться:

  • в населенных пунктах, в которых проживает менее 5 000 человек;
  • рядом с отдельными общественными зданиями, объем которых не превышает 1 000 кубометров;
  • рядом с производственными помещениями отдельных категорий, если для тушения пожаров в них по нормам достаточно 10 литров воды в секунду.

Если наружный противопожарный водопровод проектируется для жилого дома, то для него расходование воды должно составлять от 10 до 35 литров в секунду. Конкретная цифра в каждом случае определяется индивидуально. Она зависит от количества этажей в здании и его общего объема.

Для объектов промышленности и сельского хозяйства расход еще выше. Он может составлять до 40 литров в секунду. Расчет в данном случае производится в зависимости от того, какое назначение имеет объект и к какому классу огнестойкости он относится.

При разработке проекта наружного противопожарного водопровода учитывается также такой важный момент как время, требующееся для полного прекращения горения. В среднем оно составляет 3 часа. Если здание относится к 1 или 2 классу огнестойкости, то этот расчетный параметр снижается до 2 часов.

Если наружный водопровод предполагается использовать для тушения возгораний в 1-этажном здании, то свободный напор в нем должен составлять не менее 10 м. Если этажей больше, то на каждый добавляется по 4 м. Максимум по напору тоже ограничен — он составляет 60 м.

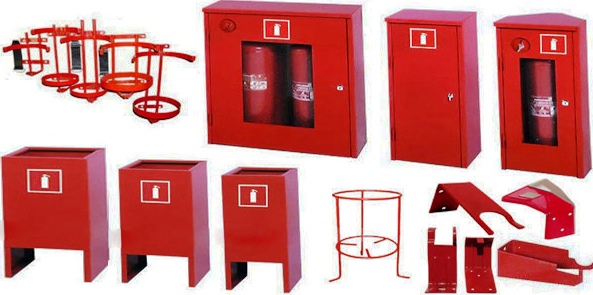

Монтаж пожарного шкафа

Это приспособление само по себе отличается довольно простым устройством: металлический короб с дверцей и, зачастую, встроенным смотровым стеклом. Его корпус конструируется из листовой стали не более 1,5 миллиметра толщиной, а также окрашивается в ярко-красный цвет, что требуют нормы ППБ. В виде исключения разрешается белое цветовое оформление, но с красными сигнальными знаками.

Интересно

В качестве материала для корпуса может использоваться дерево или пластик, обработанные огнеупорными составами.

Крепление короба осуществляется разными способами; различают:

  • навесные, являющиеся одними из самых популярных форм-факторов;
  • встроенные, крепящиеся как и навесные, но в специальных нишах;
  • напольные; не соединяющиеся со стеной крепежом и располагающиеся на полу.

Фото с сайта era-perm.ru

Попробуем перечислить основные нормы установки пожарного шкафа

Короб не должен осложнять свободный проход и загромождать эвакуационные коридоры.

Действует и обратное правило — нельзя закрывать и затруднять подходы к нему. В любой экстренной ситуации должен совершаться минимум действий по ее устранению, а уборка коробок и стульев явно не соответствует понятию «экстренность». К тому же для быстроты действий необученных людей рекомендуется наклеивать на корпус краткую инструкцию по использованию содержимого.

Дверцы должны запираться. Для этого используется либо обычный почтовый замок, либо шифровальный. В большинстве случаев ключ вешается внутри дверцы или корпуса, рядом крепится молоток. При пожаре стекло разбивают и открывают шкаф — соответствие принципу оперативности.

Дверцы должны открываться не менее чем на 160° и обеспечивать беспрепятственное разворачивание рукава и извлечение огнетушителей.

На каждом из коробов обязательно должен находиться порядковый номер и телефон пожарной охраны.

Большинство типов подобных ящиков имеют обзорное стекло для быстрой инспекции находящихся внутри средств пожаротушения. Если же стекла нет, то на коробе должен висеть инвентарный список.

Обязательно присутствие пассивной вентиляции. Для этого в корпусе должно быть шесть отверстий (не менее 2 см каждое). Их размещение никак не регламентировано.

Установка пожарных шкафов должна происходить в местах, где вероятность возникновения пожара особенно велика. СНиП предписывает их нахождение на расстоянии не более 40 метров от потенциального очага возгорания. Количество таких коробов и конкретные места их расположения определяются в результате экспертизы. На промышленных предприятиях рядом с ними обязательно устанавливаются ящики с песком и пожарный щит с дополнительным инструментарием для тушения.

Независимо от формы, его главная задача — надежное хранение первичных средств тушения огня. Ими могут выступать как рукав, подключенный к гидранту, так и огнетушитель. Помимо основных инструментов пожаротушения, в шкафах допустимо устанавливать включение систем дымоудаления, сигнализации, вентилей гидрантов и т.д. В некоторых случаях, при большом количестве свободного места, в нем могут находиться средства индивидуальной защиты: маски, противогазы, самоспасатели. Рассмотрим поподробнее различные виды ящиков.

Технические требования к ВПВ

Краны противопожарного трубопровода должны располагаться на разветвлениях стояков, выходящих в легкодоступные места — лестничные пролеты, вестибюли, коридоры. Установка кранов производится на высоте 1,35 м от пола в специальных шкафах. К каждому из них должен вести пожарный рукав соответствующего диаметра. Длина рукава — 10-20 м. Если в проекте предусмотрен монтаж стояка ВПВ, соединенного с системой водоснабжения, могут использоваться оцинкованные или полипропиленовые трубы.

Проект составляется в соответствии с СНиП и нормам пожаробезопасности, регулирующих число кранов (стволов) на каждый этаж объекта. Число кранов также зависит от протяженности коридоров:

  • жилые здания 12-16 этажей — 1 кран; при условии, что протяженность коридора превышает 10 м — 2 крана;
  • жилые объекты высотой 16-25 этажей — 2 крана; при длине коридора свыше 10 м — 3 крана.

Минимальный показатель водоотдачи на пожарный ствол равняется 2,5 л/сек. При диаметре крана 38 мм, норма снижается до 1,5 л/сек.

Для вычисления давления, необходимого для обеспечения должного уровня водоотдачи, выполняется гидравлический расчет водопроводной трубы. Используются исходные данные наиболее удаленного ствола.

Формула для вычисления следующая — Н = Нвг + Нп + Нпп + Нпк, где

Нвг — высота подачи вода от централизованной сети до пожарного крана;

Нп — потери давления в стояке;

Нпп — потери давления в режиме тушения пожара;

Нпк — необходимый уровень водоотдачи.

Чтобы предупредить избыточное давление в противопожарных стволах, находящихся на нижних этажах в трубах монтируются диафрагмы с идентичным диаметром пропускных отверстий.

При составлении проекта ВПВ учитываются такие требования:

  • диаметр труб между стояком ВПВ и противопожарным стволом — не менее 50 мм;
  • наивысшее давление в нижнем стволе — 0,9 мПа;
  • диаметр противопожарного стояка — не менее 65 мм;
  • диаметр пожарного крана: при производительности до 2,5 л/сек — 50 мм, при 4 л/сек — свыше 65 мм.

Вверху и внизу пожарного стояка, а также на кольцевой разводящей сети и в местах ответвлений к этажным трубопроводам обязательно ставится запорная арматура.

Составление проекта и проведение расчетов должно осуществляться профильными специалистами согласно требованиям СНиП. Готовый проект обязан быть согласован в противопожарной службе.
