СИСТЕМЫ ПЕРЕДАЧИ ИНФОРМАЦИИ

При проектировании линий связи ОПС особое внимание необходимо уделять топологии сети. Адресная сигнализация имеет четкие требования к правилам прокладки кабельных сетей

Технические регламенты предусматривают наличие ветвлений их количество, глубину и длину при линейном способе подключения оборудования. Кольцевая топология расположения извещателей и приборов управления также имеет определенные особенности.

Однако существует моменты, которые невозможно учесть при проектировании, но можно предусмотреть, имея достаточный опыт выполнения монтажных работ. Речь идет о нарушении производителем заявленных характеристик кабельной продукции.

В этом случае необходимо осуществлять закупку у проверенного производителя, выполнять контрольные замеры или снизить требования к кабельной продукции при проектировании.

Настоятельно не рекомендуется выполнять проектирование любых систем сигнализации на основании максимальных параметров кабелей.

В частности один из распространённых интерфейсов систем сигнализации RS-485 регламентирует передачу информации на максимальное расстояние до 1200 м. Зачастую расстояние, указанное при проектировании, превышает максимальный лимит из-за многочисленных обводок, особенности прокладки кабеля и специфики объекта. В этом случае необходимо использовать дополнительное оборудование для усиления сигнала или его ретрансляции.

Еще одной сложностью, возникающей при проектировании кабельных систем для сигнализации, является необходимость использования уже установленных и функционирующих кабелей и их адаптация для передачи дополнительной информации. Как правильно, такое требование выдвигают заказчики для минимизации стоимости проекта.

Чаще всего используется локальная информационная сеть предприятия Ethernet. В данном случае проектировщик должен определить трафик передачи информации, нагрузку на сеть, уровень доступа и количество потребителей, тип циркулирующей информации и т.п.

Определив пропускную способность локальной сети желательно осуществить разделение информационных потоков. Кроме того, следует учитывать дальнейшее ухудшение технических характеристик проводов в связи с их строением и более интенсивной эксплуатацией.

Основные сложности возникают при проектировании систем сигнализаций, использующих радиоканальные средства передачи информации. Радиоканального оборудования на рынке пожарных и охранных сигнализаций становится всё больше. С одной стороны, как заказчиков, так и инсталляторов привлекает кажущаяся простота установки и эксплуатации беспроводных систем сигнализации.

Однако при проектировании необходимо учитывать множество факторов и в обязательном порядке проводить предварительные исследования охраняемого объекта. Прежде всего, учитывается радио проницаемость самого сооружения, где должна быть установлена сигнализация.

Главный фактор — это статическая и динамическая электромагнитная ситуация на объекте, а также возможности ее влияния в момент обычной эксплуатации и пиковых нагрузок на проектируемую систему сигнализации.

Опытный проектировщик будет предусматривать не только излучение создаваемое оборудованием, но и учтет другие источники. Начиная с располагающейся неподалеку ЛЭП и линий городского электротранспорта, и заканчивая погодными условиями региона – частотой и интенсивностью гроз.

Как правило, на больших объектах радиоканальные системы применяются, как один из элементов общей структуры сигнализации. С их помощью осуществляется передача информации с удаленного объекта, оборудованного кабельной ОПС или непосредственно с извещателей сигнализации, если устройство кабельной сети технически невозможно.

Этапы проектирования

Проектирование пожарной сигнализации состоит из нескольких этапов:

1. Предварительные работы.
2. Разработка технического задания.
3. Оформление документации.
4. Оформление рабочей документации.
5. Составление сметы.

На первом этапе проводится изучение объекта, где будет установлена сигнализация. В ходе этого процесса изучаются специфические особенности помещений, прорабатываются технические решения по изготовлению и установке системы пожарной безопасности с учетом возможности управления и контроля автоматизированной системой из пункта управления.

На основе все собранной на объекте информации составляется техническое задание. На этом этапе необходима совместная работа проектировщика и заказчика, поскольку требуется ряд согласований по выбору системы пожарного мониторинга и оповещения на основе требуемых заказчиком характеристик сигнализации, режимы эксплуатации, технические возможности по установке системы на выбранном объекте и прочее.

Документы проекта противопожарной системы состоят из описательной части с пояснениями и схематических планов расположения автоматики и систем оповещения, а также прокладки соединительных сетевых линий.

Для проведения работ по установке и тестированию пожарной сигнализации разрабатывают точную рабочую документацию с подробными планами и схемами, чертежами с порядком размещения оборудования.

Составление сметы по проекту пожарной сигнализации подразумевает подсчет необходимого количества оборудования, составление план работ по проекту, учет стоимости оборудования и мероприятий по установке системы пожарной сигнализации. Смета является частью Договора по проведению монтажных работ и утверждается заказчиком.

Важные нюансы при проектировании пожарной сигнализации

Важными нюансами при проектировании конкретной системы АУПЗ являются:

• объёмно-планировочные решения (защищаемая площадь, наличие колонн, балок, толщина стен, покрытий и перекрытий);
• декоративно-отделочные материалы стен, полов, потолков;
• функциональное предназначение защищаемых помещений, особенности происходящих в помещении процессов, категории производственных и складских помещений;
• количество рабочих мест тоже может иметь существенную роль в некоторых случаях.

Рабочая документация разрабатывается на систему автоматической пожарной сигнализации, систему оповещения и управления эвакуацией помещений.

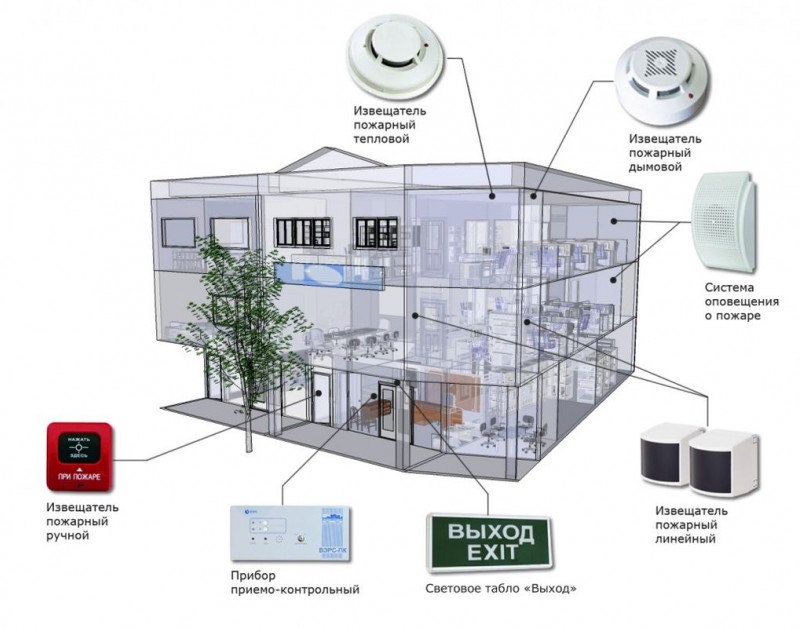

Чаще всего в составе системы АУПЗ проектируются:

• система автоматической пожарной сигнализации (АПС);
• система оповещения и управления эвакуацией (СОУЭ).

Заказать проект можно по телефону 8 (812) 339-93-52 — звоните, мы ответим на все вопросы и предложим оптимальные условия сотрудничества.

Рабочая документация

Рабочая документация на проектирование пожарной сигнализации выполняется в соответствии с требованиями следующих нормативных актов:

• Федеральный закон Российской Федерации от 22 июня 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
• Постановление Правительства Российской Федерации от 16 февраля 2008 г. N 87 г. Москва;
• СП 1.13130.2009 «Эвакуационные пути и выходы»;
• СП 3.13130.2009 «Система оповещения и управления эвакуацией людей при пожаре»;
• СП 5.13130.2009 «Установки пожарной сигнализации и пожаротушения автоматические»;
• СП 6.13130.2013 «Электрооборудование»;
• СП 51.13330.2011 «Защита от шума»;
• ГОСТ 53325-2012 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования и методы испытаний»;
• ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности»;
• ГОСТ Р 21.1101-2013 «СПДС. Основные требования к проектной и рабочей документации»;
• ПУЭ изд.7 «Правила устройства электроустановок»;
• Постановление Правительства РФ от 25.04.2014 №390 «О противопожарном режиме». Правила противопожарного режима в Российской Федерации (в редакции Постановления Правительства Российской Федерации от 17 февраля 2014 года №113).

Заказать проектирование пожарной сигнализации

Наша компания имеет большой опыт реализации проектов на объектах различного назначения и масштаба.

Если Вам необходимо заказать проектирование пожарной сигнализации и последующий монтаж, то смело обращайтесь к нашим специалистам по телефонам 8 (812) 339-93-52 или 919-45-85, мы ответим на все вопросы и предложим оптимальную схему сотрудничества.

УПРАВЛЯЮЩЕЕ ОБОРУДОВАНИЕ – ПКП

Проектирование охранно пожарной сигнализации осуществляется в соответствии с заявками клиентов. Однако опытный проектировщик должен предусматривать возможность увеличения емкости и изменение структуры сигнализации. В соответствии с негласным правилом резервируется 20% емкости системы для быстрого дальнейшего расширения.

Однако, при этом следует учитывать топологию кабельных трасс. Если изменение модульной структуры может пройти довольно безболезненно, то увеличение количества извещателей в сигнализации с радиальным способом подключения шлейфов может вылиться в довольно серьезные технические проблемы.

Потому что для увеличения емкости охранно пожарных систем необходимо не только устанавливать дополнительные приемно-контрольные приборы, а затем связать между собой, но и осуществить прокладку новых кабельных трасс.

Правильно составленный проект максимально упрощает структуру системы сигнализации. Даже если ОПС рассчитана на несколько сотен шлейфов, то весь объем поступающей информации должен обрабатывать один приемно-контрольный прибор.

Использование нескольких однотипных единиц управляющего оборудования для контроля единой системы сигнализации настоятельно не рекомендуется, даже если их показатели выведены на один диспетчерский пульт.

Следует отметить, что сложные многокомпонентные сигнализации, которые включают в себя пожарные, охранные подсистемы, видеонаблюдение и СКУД управляются компьютерами и серверами.

В этом случае особое внимание необходимо уделить программному обеспечению, которое должно разграничивать уровни доступа персонала: оператор, администратор, пользователь (права на просмотр). Кроме того, ПО управляющее процессами сигнализации может быть сконфигурировано на разграничение зон ответственности либо по географическому признаку – права на контроль отдельного сектора объекта (отдел, цех, склад), либо по типу срабатывания – контроль возгорания или несанкционированного проникновения на всей контролируемой территории

Кроме того, ПО управляющее процессами сигнализации может быть сконфигурировано на разграничение зон ответственности либо по географическому признаку – права на контроль отдельного сектора объекта (отдел, цех, склад), либо по типу срабатывания – контроль возгорания или несанкционированного проникновения на всей контролируемой территории.

Вопрос выбора АПС

Вопрос выбора является сложным, который следует доверить только профессионалам. Современные пороговые, адресно-опросные и аналоговые системы часто включают различные инновационные технологии. Данные, снимаемые с извещателей, поступают на компьютер, решение о включении тревоги принимается программой. Кроме того, ПС сопрягаются с другими слаботочными системами и средствами обеспечения жизнедеятельности и безопасности здания:

• СОУЭ (оповещение и управление эвакуацией);
• Охранная система;
• Пожаротушение;
• СКУД (управление доступом);
• Оборудованием для дымоудаления и вентиляции.

Монтаж автоматической пожарной сигнализации допускается во всех помещениях, за исключением лестничных площадок и мест с повышенной влажностью и возможностью образования конденсата (ванные, санузлы, парные и т.д.). Специалисты ООО «ГЕФЕСТ-АЛАРМ» производят деятельность по лицензии, как в общественных, так и в частных зданиях, дачах, жилых домах.

Обратите внимание – деятельность относится к категории лицензированных видов. Предприятие, предлагающее подобные услуги должно иметь допуск от МЧС, для того чтобы проводить такие мероприятия

Наша компания имеет все необходимые допуски и лицензии, гарантирует реализацию услуг на самом высоком уровне под ключ. У нас есть большой опыт в области монтажа автоматической пожарной сигнализации, мы можем предложить широкий ассортимент различных охранно-пожарных систем, чтобы защитить ваше имущество от последствий огня. Все работы выполняются точно в срок и согласно установленным нормам.

Автоматические установки пожарной сигнализации

Таблица 3

Примечания.

1. При наличии в помещениях, оборудуемых АУПС, технологических
площадок, фальшпотолков и фальшполов их площадь суммируется с основной площадью
этих помещений,

2. При определении цены проектирования установок
пожарной сигнализации, защищающих объект площадью свыше 25000 м2,
дополнительно к цене таблицы 3 прибавляется 0,108
тыс. руб. на каждые 1000 м2 защищаемой площади.

3. Цена проектирования установки пожарной сигнализации
предприятий, зданий и сооружений, для которых необходимо формировать импульс на
управление системами пожарной защиты и безопасности (дымоудаления, оповещения
людей о пожаре, подпора воздуха при пожаре и другие технологические
блокировки), определяется с коэффициентом 1,5.

4. Цена проектирования установок пожарной
сигнализации, совмещенных с ручными пожарными извещателями, определяется с
коэффициентом 1,15.

5. Цена проектирования установок с ручными пожарными
извещателями (без установки автоматических пожарных извещателей) определяется
за объект по площади, защищаемой установкой с ручными пожарными извещателями с
применением коэффициента 0,3.

6. Цена проектирования установки с применением
оптических линейных и световых пожарных извещателей определяется с
коэффициентом 1,2.

Документирование проекта

Project StudioCS ОПС позволяет не только минимизировать ошибки при проектировании, но и получить в автоматизированном режиме сформированные отчетные документы в соответствии с отечественными стандартами и выгрузить их либо на поле чертежа, либо во внешние системы Microsoft Office, OpenOffice.org. В частности, пользователь может в любой момент получить следующие согласованные документы:

• рабочие чертежи поэтажных планов, оформленные в соответствии с отечественными стандартами, с автоматически промаркированным оборудованием и расставленными выносками, а также с возможностью добавления рамки по ГОСТ Р 21.1101−2013;
• спецификация оборудования по ГОСТ 21.110−95;
• структурная схема проекта с возможностью отображения по системам;
• различные отчетные таблицы: таблица адресов, таблица шлейфов, таблица подключения распределительных коробок, таблица прокладки кабелей, таблица используемых УГО;
• отчеты по расчету уровня звука оповещателей, углов и зоны обзора видеокамер и емкости батарей РИП;
• кабельные журналы: шлейфов сигнализации, линий электропитания, интерфейсных шлейфов;
• экспликация помещений по ГОСТ 21.501−93;
• таблица используемых УГО с возможностью ее создания как для всего проекта, так и для каждого плана этажа.

Выгрузка табличных отчетов и спецификаций осуществляется в AutoCAD, а также в MS Office (Word и Excel) или OpenOffice.org (Writer и Calc).

Уникальные свойства каждого проекта позволяют выгружать отчетные документы и структурную схему с заполненной основной надписью.

Подготовка чертежей к печати производится в Мастере печати AutoCAD. Подготовку к печати входящих в проект документов MS Excel и MS Word осуществляют, соответственно, Диспетчеры печати MS Excel и MS Word.

Project StudioCS ОПС. План этажа здания с оборудованием

Стоимость проектирования пожарной сигнализации

Стоимость проекта АУПС рассчитывается всегда индивидуально и складывается из ряда факторов, которые можно разделить на четыре группы:

1. Объем (состав и формат) первоначальной информации на объект капитального строительства. Предоставлена ли заказчиком проектная документация (П), архитектурные чертежи и структурные схемы смежных инженерных систем в редактируемом формате (отраслевым стандартом является AutoCAD)? Их наличие и корректность снизит стоимость проектирования ориентировочно на 15%.

2. Характеристики объекта защиты. Площадь объекта — главный параметр, определяющий цену проекта. Кроме него следует учитывать пространства подполий и над подвесными потолками, которые потребуют защиты. Объем этих работ считается дополнительно. На сложность проектирования и его цену могут повлиять функциональное назначение объекта и его категория по взрывопожарной и пожарной опасности, количество этажей, раздельных помещений и эвакуационных выходов.

3. Параметры системы пожарной сигнализации. В эту категорию входит все, что касается характеристик автоматической установки пожарной сигнализации и ее основных элементов. Например, адресная система зачастую дороже аналоговой, но в дальнейшем в эксплуатации она существенно надежнее и менее затратна. Применение оптических линейных и световых пожарных извещателей, совмещение автоматических ПИ с ручными поднимет цену услуги примерно на 20%.

4. Особенности монтажных работ. Необходимость штробления и прокладки скрытых кабель-каналов для шлейфов, а также интеграция с другими инженерными системами: оповещения и управления эвакуацией (СОУЭ), пожаротушения (АУПТ), дымоудаления, подпора воздуха и пр. также увеличат стоимость проекта, в первом случае — на 15–20%, во втором — на 30–40%.

Однако важно помнить и о том, что заказ полного цикла работ «под ключ» — проектирования, монтажа, тестирования, пуско-наладочных работ и гарантийного обслуживания — всегда выгодней и позволит сэкономить до 30% от совокупной стоимости проекта системы пожарной сигнализации.

Для определения предварительной цены на услугу воспользуйтесь нашим калькулятором стоимости проекта АУПС

ПРАВИЛА И ЭТАПЫ ПРОЕКТИРОВАНИЯ

Изучение объекта и сбор информации является самым первым, подготовительным, этапом проектирования системы автоматической сигнализации.

Побывав на объекте, инженеры проектировщики должны получить следующую информацию:

• тип (назначение) здания: жилое, складское, коммерческое и т.п.;
• основные характеристики конструкции сооружения: количество этажей, расположение несущих элементов, материал стен, межэтажных перекрытий, кровельной системы и т.п.;
• температурный режим эксплуатации внутренних помещений;
• основные характеристики огнеопасности используемых декоративно-отделочных и теплоизоляционных материалов;
• поэтажный план сооружения, включая чердак и подвал;
• схема расположения воздуховодов и вентиляционных шахт, электросети, оборудования, рабочих мест, стационарной и габаритной мебели, приборов отопления и линий теплотрасс.

На основании представленных данных осуществляется подбор типовых решений структуры АПС и их адаптация к специфике сооружения.

ПОДГОТОВКА ТЕХНИЧЕСКОГО ЗАДАНИЯ

Осуществляется на основании собранной на объекте информации. В подготовке участвуют, как компания подрядчик, так и заказчик.

На практике ТЗ готовится проектной организацией, а заказчик утверждает его после согласования основных моментов. Техзадание является главным документом, определяющим все технические аспекты проектирования: тип АПС, режимы эксплуатации, основные технические параметры оборудования, возможность интеграции пожарной сигнализации с другими системами безопасности объекта.

При подготовке учитывается предполагаемая длительность эксплуатации оборудования, его функциональность, возможность модернизации и масштабирования. Грамотные проектировщики закладывают резерв информационной мощности для ПКП не менее 15%.

Это позволяет оснастить систему пожарной сигнализации дополнительными устройствами без необходимости замены основного оборудования.

Разработка проектно-сметной документации. Процесс разработки начинается с создания принципиальной структуры АПС. Сам проект делится на две части:

Графическая.

Эскизные планы (сводные план-схемы этажей), схемы прокладки кабельных сетей, шлейфов, установки автоматических и ручных извещателей, оповещателей и приемно-контрольного прибора.

Текстовая.

Пояснительная записка, куда входит перечень используемого оборудования, смета и план выполнения работ. Некоторые компании вносят в текстовую часть коммерческие предложения по послегарантийному обслуживанию оборудования.

Рабочие чертежи графической части являются основным документом для осуществления монтажных работ. К ним относятся схемы подключения оборудования, кабельный журнал, где указываются типы кабелей для каждого участка шлейфа, линий электроснабжения, соединительных проводов и т.п.

Состав проектной документации

Казалось бы, что проектная документация должна быть всегда одинаковой по составу, но даже здесь имеются определённого рода вариации состава документов. Чаще всего проектные организации предлагают два вида документов – рабочий проект (РП) или рабочую документацию (РД).

В чём же заключается принципиальное отличие между этими двумя понятиями?

Секрет кроется в пояснительной записке. Рабочая документация содержит лишь краткое описание объекта и принятых решений (или же не имеет пояснительной части вовсе).

Сразу напрашивается следующий вопрос – какие же документы составляют в совокупности РП? Ниже будет приведён список-содержание наиболее часто встречающихся в составе РП документов.

1. Лицензии проектной организации.
2. Техническое задание на проектирование.
3. Исходные данные на проектирование.
4. Пояснительная записка.
5. Основной комплект чертежей.
   1. Условные обозначения.
   2. Расположение технических средств АПС (поэтажные планы).
   3. Функциональная схема подключения технических средств.
   4. Особенности монтажа извещателей (опциональный чертёж).
6. Задания организации-Заказчику.
7. Спецификация оборудования.
8. Сертификаты к использованному оборудованию.

Ключевые особенности пояснительной записки

Пояснительная записка (далее – ПЗ) – часть РП, в которой происходит обоснование принятых проектных решений на основе выданных организацией-заказчиком исходных данных. В ПЗ можно выделить следующие ключевые разделы:

• описание защищаемого АПС объекта;
• обоснование принятых технических решений;
• расчёт питания АУПС.

Почему именно они являются ключевыми?

В зависимости от типа объекта, его функционального назначения и архитектурных особенностей нормативные документы могут варьировать состав технических средств АПС. К примеру, в рамках отделочных особенностей монастырей и храмов невозможно использование проводных извещателей в молельных залах с фресочной росписью на стенах.

Чем важно обоснование принятых технических решений? На основе спецификации оборудования к «Проекту АПС» монтажные организации будут составлять сметную документацию на монтаж АПС. И ориентируясь именно на обоснование техрешений, специалисты этой компании смогут подобрать подходящие аналоги оборудования в случае их исчезновения с рынка

Расчёт питания АУПС важен для правильного выбора резервного источника питания – согласно нормативам АУПС должна работать в течении 24 часов автономного режима и 3 часов в состоянии «Пожар». Так же расчёт питания позволяет узнать максимальное токопотребление всей системы, что влияет на возможную необходимость использовать дополнительные резервные источники питания.

Какие сведения необходимо предоставить для составления проекта?

Автоматической установкой пожарной сигнализации оборудуются все помещения, кроме: помещений с мокрыми процессами – санузлов; помещений, в которых отсутствуют горючие материалы – лестничные клетки, входные тамбуры и т.п.

По окончании монтажа пожарной сигнализации требуется собрать данные для составления исполнительной документации:

• Наименование объекта;
• Адрес объекта и контактное лицо заказчика;
• Поэтажная схема с линейными размерами и площадью помещения;
• Категории помещений по пожарной безопасности;

• Наименование помещений по предназначению (кабинет, зал, прихожая и т.п.) ;
• Материал потолка, стен, высоту основного и высоту подвесного потолка;
• Тип вентиляции (приточная, вытяжная, естественная);
• Точку присоединения к сети 220В;
• Места установки оборудования и оконечных резисторов;
• Схема прокладки кабельных трасс и их тип;
• Все паспорта на установленное оборудование пожарной сигнализации;
• Иные сведения
