Высота противопожарной горизонтальной рассечки, выполняемой в навесных витражах между квартирами на соседних этажах

Противопожарные отсечки на вентилируемом фасаде

Пожарная безопасность – это Ваша защищенность и Вашего имущества. Безопасность не ограничивается наличием огнетушителей, гидрантов или эвакуационных выходов. В настоящее время от строительства требуются решения, которые позволяют не допускать возгорание и распространение огня. Среди них вентилируемые фасады. Для ограничения распространения огня в конструкции навесного фасада предусмотрены противопожарные отсечки. Подробнее о них Вы узнаете в нашей статье.

Противопожарные отсечки на вентфасаде. Что это?

Противопожарная отсечка это конструктивные элементы вентилируемых фасадов из металла. Основная функция рассечек – предотвращение распространения пламени. Они частично перекрывают воздушный поток. Еще одна немаловажная функция: при возгорании пароизоляционной мембраны её горящие капли не попадают в зазоры вентфасада.

Различают перфорированные и не перфорированные элементы. Рассечка без перфорации способна полностью перекрыть движения воздуха, что не допустимо. Процент допустимой перфорации отсечек зависит от требуемого воздухообмена по расчетам фасада.

Требования СНИП

На сегодняшний день по правилам пожарной безопасности расстояние между рассечками зависит от этажности здания. Для двухэтажного здания максимально допустимое расстояние не должно превышать 6 метров. Для зданий с большей этажностью (5) это расстояние растет до 15 метров. Естественно, расположение рассечек зависит от типа навесного фасада и при его разделении на участки пожароопасности.

Скажем точно: устройство такого узла как противопожарная отсечка – обязательно. Особенно это правило касается фасадов с утеплением из пенополистирола или пенополиуретана. При его горении распространяется едкий дым, который очень опасен. Рассечки предотвращают распространение этих токсичных газов. Еще одно требование – использование минераловатной плиты для перекрытия горючего утеплителя. Стоит отметить что крепеж для рассечек не должен уступать ей в огнеупорности.

Точный расчет количества отсечек и их объем проводится на основании СНИП 21-01-97 «Пожарная безопасность зданий и сооружений», ФЗ № 123 «Технический регламент о требованиях пожарной безопасности», СП 2.12130.2009 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты», СП 4.13130.2009 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям».

Монтаж отсечек

Противопожарные отсечки монтируются по всему фасаду здания. Их задача, как мы уже говорили, предотвращение распространения пламени по пароизоляции и утеплителю (поддерживающему горение). Пластинки крепятся с помощью вытяжных заклепок на кронштейны вентфасада. При монтаже требуется перекрыть стыки рассечек внахлест не менее чем на 5 см. Обязательно смонтировать отсечки нужно на всех дверных и оконных проемах.

Узел противопожарной отсечки на неровных поверхностях или прочих сложных объектах разрабатывается индивидуально.

Видео по тематике

Выбрали для Вас познавательное видео.

Как выбрать противопожарные материалы:

Монтаж противопожарных отсечек в Германии:

Монтаж противопожарных отсечек:

Вывод

Противопожарная рассечка – обязательный элемент фасада. При возгорании снаружи здания они позволяют предотвратить распространение пламени на фасаде и возгорание рядом стоящих конструкций.

Компания ООО «СтройФасад» более 10 лет выполняет проектирование и монтаж вентфасадов любой сложности. В своей работе мы используем стальные рассечки с полимерным покрытием. Они, по нашему мнению, качественный и экономичный материал, который соответствует всем строительным нормам.

Наша команда подберет решение, которое будет соответствовать противопожарным нормам. Обращайтесь для расчета фасада к нам по номеру или присылайте информацию для расчета на почту 9729572@mail.ru.

Названия витражных конструкций из алюминия

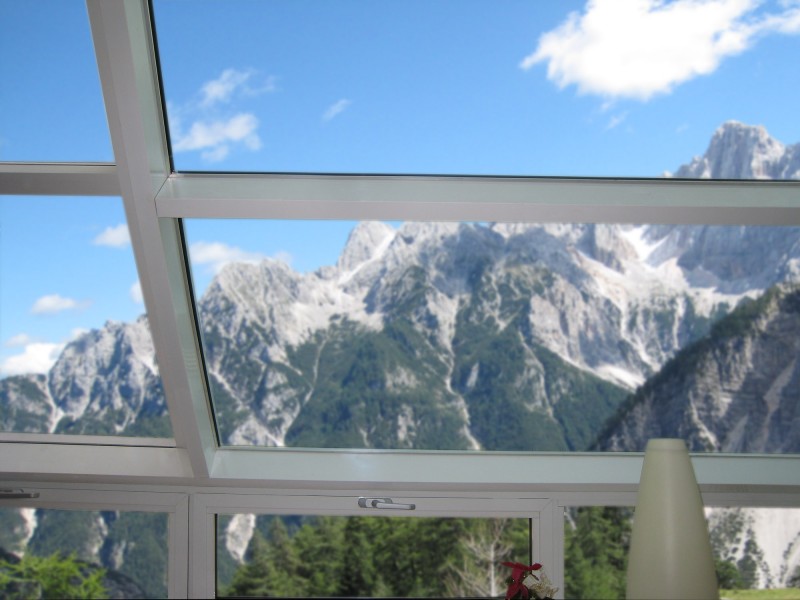

Зимние сады

Зимний сад является оригинальной, эстетически привлекательной, но и самой сложной среди витражных систем. Он отлично подходит для обустройства оранжереи или бассейна и может быть организован как отдельный объект или элемент большого здания. Монтаж зимнего сада предполагает разработку индивидуальных чертежей с точными расчетами герметичности и прочности, а реализация проекта учитывает создание оптимального уровня температуры и солнечного света в течение всего года.

Зенитные фонари и стеклянные купола

Стеклянные купола или зенитные фонари являются сравнительно новой технологией в архитектуре и дизайне, которая стремительно приобретает популярность благодаря оригинальности форм, красоте линий и широким возможностям нестандартных решений. Эти светопрозрачные конструкции из алюминиевого профиля часто используются для оформления крыш, декоративных элементов зданий или в качестве самостоятельных объектов. Проектирование таких фасадов является ответственной и трудоемкой задачей, реализация которой гарантирует отличный результат.

Входные группы

Презентабельное оформление входа является важной деталью в дизайне общественных и коммерческих зданий, свидетельствующей о статусе и респектабельности заведения

В связи с этим входным группам уделяется особое внимание при проектировании фасадов. Гармоничное сочетание технических характеристик и эстетической составляющей становится основополагающим принципом монтажа входных светопрозрачных конструкций

Стеклянные перегородки

Стеклянные перегородки активно применяются в оформлении интерьеров. Они являются функциональными и стильными элементами обустройства жилых помещений, торговых и офисных зданий, салонов красоты, кафе, ресторанов и других общественных заведений. Статичные и сдвижные системы предоставляют широкие дизайнерские возможности для зонирования пространства, при этом не нарушают уровня освещения и открытость помещения.

Стеклянные крыши и козырьки

Стеклянные навесы и козырьки широко используются для внешней отделки общественных зданий и частных домов. Часто они формируют цельный ансамбль с входной группой и выполняют защитную функцию

К материалам, применяемым для навесов и крыш, выдвигаются повышенные требования прочности и стойкости к механическим повреждениям, при этом не менее важной остается и эстетическая сторона

Противопожарный витраж ПСК E60 из алюминиевого противопожарного профиля системы «ГОСТПРОФ» с огнеупорным, многослойным стеклопакетом марки «ГОСТЕКЛО».

Отличие Противопожарного алюминиевого витража ПСК EI60 от обычного мало заметно. Легкость, энергомичность и простота делают его общедоступным в любых типах помещений где они требуются. Отличается этот вид конструкции только тем, что профиль является противопожарным как и само стекло. Витражи с точки зрения эстетики – это первым делом красота структуры помещения и его презентабельность, а когда он еще и противопожарный – это безопасность, что дает огромный плюс данному сооружению и его хозяину. В основном противопожарные витражи используют для входных групп. При возникновении пожара должен быть хороший обзор, т.к

при эвакуации из здания возможна паника, давка и требуется понимании ситуации , а это важно!

Составляющая противопожарного алюминиевого профиля системы «ГОСТПРОФ» — это материалы, которым заполняется профиль. Будь то «холодный» или «теплый» профиль, он имеет внутреннюю структуру под видом камер, которые заполняются специальными негорючими составами, что позволяет обеспечить сохранность конструкции к огню на то количество времени, которое указано в сертификате к поставляемой конструкции . В помощь данным параметрам идет противопожарное стекло, в сертификате которого так же заявляется время огнестойкости и плюсом ко всему витраж обрабатывается специальными дымогазонепроницаемыми материалами, позволяя данной конструкции не только обеспечить пожарную безопасность но и обеспечить нужную Вам температуру внутри помещения.

Увеличение темпов производства огнестойких конструкций в России идет бурными темпами, и наша компания готова выступить надежным партнером в этом деле, профессионально осуществив все необходимые расчеты, доставку и установку огнестойких светопрозрачных фасадов, дверей и окон, зимних садов, витрин. Также большим спросом пользуются алюминиевые противопожарные витражи. Отличие их от обычных мало заметно. Они имеют небольшой вес, энергомичны и, как следствие, подходят для самых разнообразных помещений. Отличается данный тип конструкции только тем, что профиль, как и само стекло устойчивы к воздействию огня.

Алюминиевые противопожарные витражи – это не только безопасность, но и с эстетической точки зрения — презентабельность помещения и изящность интерьера, что тоже, безусловно, можно считать большим плюсом. В основном данные профили используют для входных групп

Важно, чтобы при пожаре, был хороший обзор и понимание ситуации, ведь при возникновении такой ситуации вполне возможна давка и паника, что в свою очередь может затруднить эвакуацию из здания

Главная составляющая реализуемой нашей компанией продукции — это материал заполнения

Не важно, какой это будет профиль: «холодный» или «теплый», в любом случае он будет иметь внутреннюю структуру в виде камеры, заполненной особым негорючим составом, который сможет обеспечить защиту от пламени на определенное количество времени, которое будет указанно в сертификате. Аналогичным же образом указывается время огнестойкости самого стекла

Помимо прочего, алюминиевые противопожарные витражи обрабатывают специальными дымо- и газонепроницаемыми составами, таким образом, обеспечивается не только пожаробезопасность, но и нужная температура в комнате.

Данная продукция предназначена для наружного остекления и по федеральному закону № 123-ФЗ может иметь класс огнестойкости ПСК Е15, ПСК Е30, ПСК Е60. Где буква «E» нормирует такой параметр пожарной стойкости, как целостность, цифра же показывает, как долго, она будет поддерживаться. Это означает, что изделие ПСК E60 не разрушится при пожаре в течение 60 минут и будет надежной преградой для распространения огня.

Алюминиевые противопожарные витражи конструктивно по многим параметрам схожи со стоечно-ригельными, с единственной разницей, что они имеют специальные вкладыши во внутренних камерах, в которые вставляются стекла. При производстве и установке применяют такие материалы и технические решения, которые позволяют соответствовать всем необходимым параметрам.

Предлагаемая нами продукция отличается такими ценными качествами, как:

• удобство в эксплуатации;
• долговечность;
• прекрасная звукоизоляция;
• теплоизоляция;
• эстетичный внешний вид и современный дизайн.

Форма обратной связи

Виды витражных систем из алюминия

Основными типами алюминиевых систем, которые различаются конструктивными особенностями, функциями и назначением, считаются «теплый» и «холодный» варианты. В отдельную категорию также можно выделить противопожарные витражи.

«Теплый» алюминиевый профиль для витражей

Конструктивные особенности этого типа профиля предусматривают наличие специальных термоизоляционных вставок из полиамида, препятствующих появлению мостика холода. Они позволяют нивелировать высокую теплопроводность алюминия, снизить теплопотери, улучшить звукоизоляцию. Такие профили применяются при обустройстве частных и общественных зданий, офисных помещений, балконов, оранжерей и других объектов, для которых температурный режим является важным фактором.

«Холодный» витражный алюминиевый профиль

В сооружениях, для которых сохранение тепла не является первоочередной задачей, используют «холодный» профиль из алюминия. Он не предполагает термовставок, но отличается легкостью и более низкой ценой по сравнению с «теплым» вариантом. «Холодный» тип чаще всего применяется в оформлении складов или для внутренних перегородок.

Противопожарные витражи

Если к светопрозрачной конструкции фасадов предъявляются повышенные требования пожарной безопасности, актуальным решением становятся противопожарные витражи. Для их оформления применяют специальные материалы, обеспечивающие заданный уровень огнестойкости и способствующие изоляции пламени в случае возгорания. Для таких систем выбирают профили с противопожарным армированием и огнеупорные стекла. В зависимости от сферы и целей применения противопожарные витражи могут выполняться по типу «теплого» или «холодного» алюминиевого профиля.

Требования к противопожарным витражам

Стойкость противопожарных витражей проверяется согласно ГОСТам 30247.1-94 и 30247.2-97, со специально разработанными методики испытаний.

Установленные в помещениях противопожарные конструкции должны иметь соответствующие заводские маркировки: буквенное обозначение изделия, предел огнестойкости, номер ГОСТ, товарный знак производителя. Знаки на носятся легко читаемыми с лицевой стороны и несмываемыми.

Противопожарные витражи обязательно сопровождаются сертификатом качества готовой продукции, документами с информацией о фирме, производившей товар, а также лицензия специалистов, проводивших монтаж витражей и перегородок.

Вся неприкрытая правда о фасадном остеклении

Некоторые владельцы зданий и сооружений с опаской посматривают на кажущиеся тонкими и хрупкими стеклянные фасады. Но что прячется за этой хрупкостью и легкостью?

• Теплоизоляция. Остекленные фасады отлично удерживают тепло внутри всего здания наравне с толстыми бетонными или кирпичными стенами.
• Шумоизоляция. Благодаря многослойному остеклению прозрачная поверхность прекрасно поглощает уличный шум.
• Пожаробезопасность. Изготовленные по специальным технологиям стеклянные фасады способны выдерживать высокие температуры и не дают возможность распространиться пламени и продуктам горения.
• Герметизация. При повышении температуры наполнители между стекол и в алюминиевых профилях расширяются и создают препятствие для доступа кислорода извне к очагу возгорания.
• Долговечность. Фасадное остекление из алюминиевого профиля не боится атмосферных осадков, ветра и прямых солнечных лучей. Такая конструкция не подвержена коррозии, не деформируется, не давит на основание, и способна прослужить несколько десятилетий.
• Светопроходимость. Затемненные снаружи стеклянные фасады не позволят постороннему взгляду увидеть внутреннее пространство здания. Но одновременно с этой способностью, есть еще одна – свободное проникновение естественного освещения внутрь помещения, что позволяет экономить на электричестве в светлое время суток.
• Панорамное обозрение. Позволяет людям, находящимся на рабочих местах, не чувствовать себя в западне замкнутого пространства. А красивые виды за стеклом снаружи привлекут еще больше посетителей.
• Дизайнерские решения. Фасадное остекление гармонично смотрится при любой площади остекления, а создание сложных геометрических форм позволяет воплотить при установке необычные идеи, в т. ч. и по индивидуальным проектам.

Противопожарные отсечки

Противопожарные отсечки — металлические конструкционные элементы, предназначенные для перекрытия воздушных потоков, препятствующие распространению огня, в случае возникновения пожара в здании.

Системам пожарной безопасности, при строительстве фасадов зданий и оконных конструкции уделяется особое внимание, так как данная опасность может оказать пагубное воздействие на здоровье и даже жизнь людей. По существующим СНиП, установка противопожарных отсечек, является обязательным условием строительства, и ни один из объектов строительства не может быть выполнен без применения отсечек

Данные элементы изготавливаются из оцинкованной стали с полимерным либо порошковым покрытием, согласно действующим СНиП. Сталь по своей природе имеет очень высокий класс огнестойкости, отсюда такой тип пожарных отсечек может выполнить возложенную на него функцию в полном объёме.

Полимерно-порошковое покрытие позволяет более долгосрочно предотвращать физические разрушения стали под воздействием внешней окружающей среды.

Требования действующих СНИП

На сегодняшний день, согласно требованиям, к строительству жилых и нежилых зданий и облицовки установка противопожарных отсечек обязательно при строительстве вентилируемых фасадов с применением теплоизоляционных, минеральных и органических утеплителей. Конструкционные элементы способствуют предотвращению распространения токсичных газов, выделяемого при плавления теплоизоляционного материала.

Наша компания уже долгие годы выполняет комплекс работ по проектированию, производству и монтажу вентилируемых фасадов. И в собственных проектах применяет противопожарные отсечки из оцинкованной стали с полимерным покрытием. Такое решение наиболее качественное, эффективное, приемлемое по стоимости и соответствует всем существующим нормам.

По вашему проекту, команда наших инженеров-проектировщиков сможет более детально и с точным соответствием, подобрать решение по изготовлению противопожарных отсечек для вентилируемого фасада и остекления.

Схема монтажа противопожарных отсечек на вентилируемый фасад

Установка противопожарных отсечек (элементов) из оцинкованной стали на вентилируемый фасад производится по периметру, с максимальным расстоянием между так называемым поясам не более 6 метров. Крепеж осуществляется к подсистеме при помощи вытяжных заклепок, стык перекрывается внахлест на расстояние не менее 50мм.

Периметр фасада должен быть полностью перекрыт промежутками. Так же отсечки должны быть установлены на всех проемах перед установкой металлических откосов в составной короб: дверные, оконные и специализированные. Все эти меры необходимы для предотвращения проникновения огня в случае пожара между этажами, высотного здания.

Изготовление противопожарных отсечек

Процесс изготовления отсечек из оцинкованной стали заключается в технологической гибке листового проката, в готовые элементы по требованиям заказчика. Сталь применяется с 2х сторонним полимерно-грунтовым покрытием. Толщина стали может варьироваться от 0,5мм до 1мм в зависимости от проектной документации конкретного здания. Конфигурация отсечек, так же отражается в проектной документации

На нашем производстве, мы можем изготовить совершенно любые формы, конструкции и технологические решения по требованиям заказчика, применяя различные материалы. При необходимости, специалисты нашей компании, помогут с составлением технического задания на изготовления, и детально смогут сконфигурировать требуемые элементы.

Типовые отсечки выполняются в виде равностороннего или разностороннего уголка, стороны которого рассчитываются по конкретному техническому заданию, индивидуального проекта строительства. Стороны варьируются в зависимости от толщины утепляющего слоя, и расстоянию вентилируемого зазора.

Цена на изготовление противопожарных отсечек

Ниже представлена стоимость изготовления противопожарных отсечек для фасада, стандартного типа, конструкцией в виде уголка. По желанию заказчика мы можем рассчитать стоимость изготовления и любой другой конфигурации по техническому заданию.

Некоторые фото противопожарных отсечек

Требуются отсечки из оцинкованной стали, или хотели бы проконсультироваться?

Звоните, телефоны нашего офиса: +7 (495) 142-55-67+7 (977) 850-55-67Пишите, адрес нашей почты: info@prestige-fasad.ru

На нашем производстве мы изготавливаем различные виды противопожарных элементов, а так же любых других видов изделий  по индивидуальным, вашим размерам. Низкие цены, быстрые сроки выполнения работ, доставка материалов!

Предлагаем вашему вниманию другие наши разделы:

Конструктивные особенности

Противопожарные двери из алюминиевого профиля имеют особую конструкцию и изготавливаются только из высокопрочных, качественных материалов, отвечающих требованиям и стандартам безопасности. В результате достигаются следующие характеристики данных изделий:

• противодымная вставка обеспечивает полную герметичность;
• надежность и высокая степень защиты от различных факторов, в том числе – и попадания химических летучих веществ;
• изделия нашей компании имеют специальные сертификаты и отвечают государственным требованиям по части пожарной безопасности;
• алюминиевые остекленные противопожарные двери предназначены для установки в различных помещениях, в том числе – на объектах государственной важности. Наша компания занимается производством и установкой алюминиевых противопожарных дверей в Москве следующих видов:

Наша компания занимается производством и установкой алюминиевых противопожарных дверей в Москве следующих видов:

• одностворчатые;
• двухстворчатые;
• раздвижные.
• и друге по желанию клиента и ТЗ

Одностворчатые и двустворчатые двери открываются наружу для обеспечения большей безопасности. Раздвижные конструкции могут иметь одно или более полотно.

В зависимости от назначения и обеспечения определенных требований безопасности, стеклянные противопожарные двери могут иметь различную степень огнестойкости. Конструкция способна защищать от огня и дыма в периоды 30, 60 или 90 минут.

Цены на алюминиевые витражные конструкции

Стоимость витражного остекления во многом зависит от площади фасада, сложности форм, особенностей применяемых материалов, специфики монтажа и других нюансов. В целом, на цену повлияют такие факторы, как выбор «теплого» или «холодного» варианта профиля разных марок, параметры конструкции, тип и внешний вид стекла, наличие открывающихся элементов витража, подбор фурнитуры и т.д.

Так, стоимость витражей популярной стоечно-ригельной системы Vidnal F50 SR с «холодным» профилем и заполнением в виде двухкамерного стеклопакета 36 мм, в зависимости от форм конструкции, будет определяться примерно так:

• прямой тип витража – 7 500 руб./м2;
• радиусный (изогнутый) эркерный фасад – 9 500 руб./м2;
• кровля – 9 500 руб./м2;
• ломаный эркерный фасад – 10 000 руб./м2;
• пирамида – 10 000 руб./м2;
• наклонный тип витража – 10 500 руб./м2.

Согласование финансовых вопросов осуществляется в индивидуальном порядке при разработке конкретного проекта витражного остекления.

Противопожарные меры: рассечки на фасаде

Пожарная безопасность – одно из главных требований, которые сегодня предъявляются навесным фасадам.

Так как конструкция предполагает постоянную циркуляцию воздуха, даже негорючие теплоизоляторы не могут полностью предохранить систему от распространения пламени.

Выходом могут стать противопожарные фасады, представляющие собой целый комплекс различных технических и конструкционных решений.

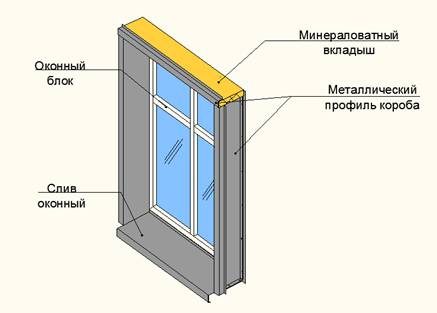

Противопожарный короб

Специальным противопожарным коробом называются металлические обрамления окон и дверей, прикрепляемые к стенам анкерами.

Во внутренней полости металлических элементов прокладывается каменная вата, которая отличается повышенной пожаростойкостью. Эти мероприятия не дают огню проникнуть внутрь фасадной системы.

Но в связи с тем, что источник пожара зачастую находится вне помещений, особенно при ремонтных работах, противопожарный короб не всегда срабатывают в вентилируемых системах. В связи с этим по всей высоте фасада устанавливаются специальные отсечки.

Противопожарные рассечки

Отсечки – это элементы из металла, которые устанавливаются в фасадных системах и прикрепляются к стене или обрешетке по всему периметру строения и перекрывают воздушный поток.

Принимая во внимание конструкционные особенности навесных фасадов, рассечки не могут полностью перекрывать циркуляцию воздуха, поэтому их делают перфорированными. В случае возгорания пароизоляционной мембраны, отсечки предотвратят распространение пламени и попадание горящих капель за пределы зазора

В случае возгорания пароизоляционной мембраны, отсечки предотвратят распространение пламени и попадание горящих капель за пределы зазора.

Процент перфорации обеспечивает необходимую циркуляцию воздуха внутри вентфасада.

В то же время рассечки должны соответствовать требованиям пожарной безопасности.

Так, в зависимости от типа вентилируемого фасада, расстояние между рассечками варьируется в пределах 6 метров, если здание составляет два этажа, и до пятнадцати метро, если речь идет о пятиэтажном здании. Отсечки используются и тогда, когда нужно разделить части строения различной пожароопасности. Например, в том случае если первые этажи дома отданы под магазины и различные салоны.

Монтаж противопожарных рассечек

Противопожарная безопасность при строительстве дома.

задача металлической пластинки, которая устанавливается по всему периметру здания в вентиляционном зазоре фасада, это предотвращение распространения пламени по ветро- и влагозащитной мембране.

Монтируется рассечка при помощи заклепок на кронштейны. В том случае, если применяется отсечка из цельного металла, она устанавливается так, чтобы не мешать циркуляции воздуха.

Если в качестве утеплителя используется пенопласт класса 25-Ф, то на противопожарные отсечки применяется минеральная плита для соблюдения противопожарных норм. Чтобы точно рассчитать необходимый объем противопожарных отсечек в каждом конкретном случае, нужно знать размер дверей и окон, периметр прилегающих к крыше стен, цоколя, а также наличие таких дополнительных элементов строения, как пожарные лестницы, наличие глухих стен и характеристики угловых зон.

Невзирая на кажущуюся сложность монтажа элементов навесного фасада, сама его конструкция рассчитана таким образом, чтобы собрать фасад можно было своими руками. Конечно, это непростая задача, но при должном уровне подготовки и наличии необходимой информации, с ней вполне можно справиться самостоятельно.

Задачи отсечки

Использование отсечек просто необходимо в том случае, если в качестве утеплителя в фасадных системах выбирается пенополистирол или пенополиуретан.

Под воздействием огня и высоких температур эти материалы выделяют крайне токсичный и горючий газ, способный попадать в огонь через штукатурку и увеличивать его высоту. Если пенополистирол отличается низким качеством, то возможно даже его моментальное воспламенение, из-за чего огонь быстро распространяется по всему дому.

Чтобы не возникало подобных ситуаций, применяются противопожарные рассечки из негорючего материала, вроде минеральных плит из базальтовых пород.

Объем и количество отсечек нужно рассчитывать отдельно для каждого объекта.

Однако можно встретить и более конкретные рекомендации.

В частности, при монтаже рассечек на уровне перекрытий, они должны устанавливаться не реже, чем через каждые четыре метра по высоте.

Их монтируют по всей глубине теплоизоляции, шириной не менее пятнадцати сантиметров.
