Требования к водопроводам

В умеренном и холодном климате наружный водопровод надо прокладывать ниже уровня промерзания грунта. Наружный водопровод может быть кольцевым и тупиковым. В строительных правилах рекомендуют устраивать кольцевые водопроводы низкого давления, поскольку в них меньше сила гидравлического удара и есть возможность изолировать аварийный участок, не нарушая водоснабжения. На тупиковом водопроводе можно устраивать водозаборную точку для тушения пожара, только если его длина 200 м или меньше.

Противопожарные трубопроводы делают преимущественно низкого давления. Они должны давать струю высотой 10 или больше метров от поверхности земли. Для забора воды устанавливают гидранты, а напор обеспечивают подключением насосов, которые стоят на пожарных автоцистернах или другой пожарной технике.

В редких случаях устанавливают трубопроводы высокого давления, обеспечивая напор за счет работы стационарных насосов. Насосы работают не постоянно. Они должны включаться максимум через 5 минут после подачи сигнала о возгорании.

Рекомендуется проектировать наружное противопожарное водоснабжение с высоким давлением в трубах, если в населенном пункте менее 5 тысяч жителей и нет пожарных подразделений. Противопожарные водопроводы высокого давления также устраивают на предприятиях с повышенной опасностью возгорания. В этом случае автоматическая система помогает обеспечить тушение пожара и предотвратить его распространение. Давление в трубопроводе должно быть таким, чтобы струя поднималась на 20 м выше самого высокого строения в населенном пункте или районе.

Наружное пожарное водоснабжение от центрального городского водопровода

Согласно действующих нормативных актов, наружное пожарное водоснабжение должно предусматриваться на всех площадях, имеющих жилую и промышленную застройку. Такой подход дает возможность обеспечить не только быстрое реагирование, но и существенно сэкономить на строительных работах и материалах, ведь в качестве основного трубопровода для подачи воды может быть использована трубопроводная система питьевого или технического назначения.

Городской трубопровод с трубами диаметром от 100 до 600 мм отлично подходит для установки дополнительных элементов, обеспечивающих организацию точек подключения пожарных гидрантов. В нормальном состоянии, трубопроводом пользуются для бытовых и хозяйственных нужд, он подает воду потребителям, а вот в случае чрезвычайной ситуации к расположенным в кессонных колодцах вентилям подключаются пожарные колонки и вода подается непосредственно в очаги огня.

Для построек старой застройки и для новостроек прокладка таких коммуникаций осуществляется с учетом требований государственных стандартов. Обычно прокладка и оборудование всей инфраструктуры обеспечивается городским водоканалом, но для случаев, когда поселение имеет частного инвестора или прокладывается организацией, расходы полностью ложатся на плечи застройщика.

Технические условия центрального водопровода еще на этапе проектирования должны учитывать особенности потребностей построек в воде на случай пожара. Эти условия учитываются при проведении экспертиз и согласовании проекта с контролирующими органами. Так, для населенных пунктов могут быть предложены изменения в проект ввиду наличия специальной техники или особенностей укомплектованности местной пожарной командой

Для наружного водопровода важно учитывать особенности рабочего давления в системе водопровода

Обычно водовод общего назначения имеет низкое или среднее давление в системе. Этого достаточно чтобы при возникновении пожара обеспечить подачу воды. Водопровод с высоким давлением может в случае необходимости подать большой объем воды, и это условие учитывается в проектах наружного водоснабжения химических предприятий, предприятий топливного комплекса, опасных производств и баз хранения. Большой объем воды необходим, прежде всего, для тушения объемных пожаров, когда площадь возгорания исчисляется тысячами квадратных метров.

Условия, при которых проектируется наружное противопожарное водоснабжение

Любые постройки, или открыто расположенные объекты будь то жилые дома или производственные или административные здания требуют кроме соблюдения общих правил пожарной безопасности персоналом и жителями, еще и наличия первичных средств пожаротушения и коммуникаций, способных быстро создать условия для тушения пожара профессиональными командами спасателей.

И если к первичным средствам пожаротушения относятся простые и эффективные средства для локализации только лишь очага возгорания, то для того чтобы укротить серьезный пожар требуются как минимум большое количество воды и необходимые технические средства. Автомобильная пожарная машина, рассчитанная на транспортировку 1,5-5 тонн воды, и при большом пламени расходует практически весь запас на 5-6 минут. Такое положение дел требует, чтобы вблизи были проложены коммуникации, способные обеспечить необходимый объем воды не только для того, чтобы сбить пламя, а и для окончательного тушения очагов тления.

В городских условиях проектирование таких наружных систем осуществляется на основе сетей городского водоканала. Водопровод в городе, имеющий достаточное давление и подающий потребителям достаточное количество воды, является оптимальным вариантом наружных водопроводных сетей.

Но в небольших населенных пунктах, где прокладка водопроводной сети в полном объеме является делом нерентабельным, обеспечение безопасности ложиться на другие виды наружного водоснабжения – открытые водоемы, искусственные резервуары, специальные резервы воды. Для таких случаев проектируются не только пути подвоза, подъезда к таким источникам, но и  продумывается вопрос укомплектованности специальной техников, имеющий специфику применения именно для работы с резервуарами или открытыми водоемами.

В любом случае проектирование и строительство таких комплексов наружного водоснабжения осуществляется на основании государственных правил и стандартов, разработанных практически для всех случаев.

Учет особенностей работы наружных систем в разных условиях

Традиционно зимний период в большинстве регионов не только период низких температур, но и период возникновения большого количества пожаров. Возможность использования в зимнее время пожарного оборудования системы внешнего водоснабжения становится в таких условиях критической. Постоянное и неукоснительное выполнение требований условий работы с оборудованием в зимнее время поможет избежать многих проблем, в том числе и с обеспечением работоспособности оборудования.

Основными требованиями этих правил выступают:

• Постоянная техническая готовность оборудования к работе в условиях низких температур;
• Проверка технического состояния и работоспособности во время осеннего подготовительного периода;
• Удаление излишков воды перед наступлением морозов, установка заглушек или пробок из дерева или фанеры;
• Слив воды выше уровня основного стояка;
• Герметизация стен кессонов от проникновения грунтовых ливневых и талых вод внутрь колодца;
• Проведение мероприятий по теплоизоляции гидрантов.

Если позволяют условия, для особо опасных в пожарном отношении районов в обязательном порядке проводится резервирование и создание запасов воды, при этом для системы центрального водопровода предусматривается оперативное отключение и ремонт мест порывов, недопущение промерзание труб и колодцев с пожарными гидрантами.

При выборе системы наружного противопожарного водоснабжения внимание уделяется и такой особенности, как водный баланс в регионе. Для систем, оборудованных центральным водопроводом, ситуация, когда в регионе наблюдается недостаток влаги в естественных водоемах и источниках не оказывает существенного влияния

Недостаток воды, может быть пополнен из артезианских скважин, подземных хранилищ или переброской из воды из других регионов. Но для населенных пунктов, где основным источником является водоем, страдающий от обезвоживания, обеспечить надежную противопожарную защиту вряд ли удастся.

Однако, как показывает практика, применение ряда административных мер позволит значительно повысить оперативность реагирования на пожарную ситуацию и тем самым более эффективно справиться с пожаром.

Среди таких мер могут быть:

• Организация сбережения пожарного инвентаря в наиболее доступных местах общего пользования;
• Привлечение к противопожарным мероприятиям местный актив, обучение и тренировка жителей действиям в составе команд пожарной народной дружины;
• Проведение мероприятий по углублению водоема и прокладке трубопровода к наиболее водным местам;
• Привлечение к работам местных ресурсов – сельскохозяйственной техники, дорожных авторазливочных цистерн;
• Заблаговременное создание резерва воды в емкостях с мягким корпусом.

Таким образом, проводя предварительное рассмотрение вариантов наружного противопожарного водоснабжения, следует, прежде всего брать во внимание возможности самой водопроводной системы обеспечить гарантированную подачу необходимого количества воды для тушения пожара. Вторым важным моментом выступает возможность безаварийной работы системы на протяжении всего года, что полностью исключает риски замерзания в зимний период и пересыхание источника в засушливый период

Вторым важным моментом выступает возможность безаварийной работы системы на протяжении всего года, что полностью исключает риски замерзания в зимний период и пересыхание источника в засушливый период.

И наконец, последним важным фактором выступает экономическая целесообразность капиталовложений на оборудование дополнительных элементов.

Насосные станции

Чтобы воду принудительно перегонять по системе и создавать необходимое давление, созданы насосные станции, являющиеся составным элементом систем пожарного водоснабжения. Чаще всего насосная станция размещается в отдельном помещении с насосами. Количество их зависит от вида системы.

На насосах устанавливают манометры и вакуумметры, измеряющие разряжение при закачке воды. Расположение всех элементов станции выбирается с таким расчетом, чтобы не создавать препятствий к свободному доступу к этим элементам, гарантировать нормальную работу и будущее увеличение площади станции.

Схему действия насосной станции необходимо выстраивать по такому принципу, чтобы при возникновении возгорания была возможность оперативного реагирования. Другой особенностью пожарных насосов должна быть способность всасывать воду, служащую для технических нужд. Это дает возможность потушить пожар, если воды не хватит в системе тушения пожара.

Чаще всего станции насосов создают в подвале дома или отдельно от жилого здания

Подключение к электричеству станций насосов выполняется от высокого напряжения, поэтому в этом вопросе уделяется большое внимание технике безопасности на насосной станции, и при возникновении аварий. Электричество и вода в совокупности являются опасными соседями по отношению к людям

В каких случаях пожарный трубопровод можно не обустраивать

Пожарное водоснабжение можно не обустраивать, если на территории нет централизованного водоснабжения, или в централизованных сетях нет нужного уровня напора. В этом случае забор огнетушащего вещества осуществляется из водоемов, или из специальных емкостей. Рядом с ними требуется сооружение площадки, где могут маневрировать две машины пожарных. Вот перечень условий, которые разрешают не создавать ППВ:

• в населенном пункте проживают менее полусотни человек;
• на территории находятся малоэтажные строение – не более 2-х этажей;
• площадь торговых объектов не превышает 150 м2;
• заведения общепита, внутреннее пространство которых меньше 1 тысячи м3;
• для складских объектов, архивных учреждений, парковок, площадь которых не превышает 50 м2;
• заготовительные пункты сельскохозяйственных предприятий, пространство которых не более 1 тысячи м3;
• отдельно стоящие общественные заведения, пространство которых не превышает 250 м3.

Для перечисленных объектов противопожарная безопасность формируется, согласно особенностям и специфике строения. Например, можно использовать сельскохозяйственную технику для пожаротушения.

Монтаж НППВ

Обследование и обслуживание сетей водоснабжения противопожарного типа

Для того чтобы каждый источник снабжения водными запасами был стабильно исправным и готовым к применению во время возгорания, важно своевременное осуществление ряда контрольных мероприятий. К ним относится постоянная проверка состояния источников снабжения жидкостью, подготовка системы и каждого ее объекта к каждому новому периоду эксплуатации – весной и осенью, осуществление испытаний функционирования систем с отражением полученных данных в акте, скрупулезный учет подачи водных запасов, установка срочной связи с водопроводными предприятиями региона или объекта и так далее

Все действия по устранению обнаруженных дефектов должны выполнять сотрудники водоканала, что предусмотрено «Правилами технической эксплуатации систем и сооружений коммунального водоснабжения и канализации» – СКАЧАТЬ ТУТ.

Правила технической эксплуатации систем и сооружений коммунального водоснабжения и канализации

Требования по приемке новых источников противопожарного водоснабжения

При вводе в пользование новых объектов в сети водоснабжения, важно учитывать ключевые требования их приемки. Если подход к организации будет максимально методическим, то это позволит усилить эффективность системы

Пожарные гидранты:

1. Должны размещаться на кольцевых линиях водопровода. На тупиковых их установка, согласно СНиП, приемлема, если ветвь не длиннее двухсот метров.
2. Существуют ограничения по диаметру водопроводных труб для установки ПГ.
3. Установка крана допускается на проезжей части, но не в стороне от водопровода.
4. Люк ПГ должен быть огражден отмосткой с уклоном и возвышением.
5. Кран должен быть размещен в зоне свободного заезда с достаточной шириной дороги.
6. Место нахождения ПГ должно быть отмечено надлежащими указателями согласно НПБ.
7. Для проверки технического состояния крана производится включение подачи жидкости через колонку.
8. Результаты приема фиксируются в акте, после чего ПГ ставится на учет и отмечается на карте района.

Образец акта проверки ПБ объекта

Пожарные водоемы

1. Обустраиваются, углубляются, обеспечивают норму водных запасов с учетом действующих СНиП.
2. Их должно быть более двух на объект с постоянным наличием половины требуемого для тушения пожара объема содержимого.
3. Допустимое расстояние от ПВ до среднестатистических зданий – более тридцати метров, до менее горючих объектов – более десяти метров, а до наименее огнестойких сооружений — сорок и больше метров.
4. Если забор водных ресурсов затруднителен, должны быть обустроены сухие колодцы объемом не менее трех кубических метров, в которые по трубопроводу может подаваться содержимое ПВ.
5. Из водоемов нужно обеспечить забор силами двух и более насосов с противоположных концов.
6. Эти объекты должны иметь подъезд с возможностью разворота служебной машины (площадка двенадцать на двенадцать метров).
7. Если это необходимо, нужно обеспечить доступ к ПВ через устройство специального пирса.
8. Если глубина водоема менее одного метра, в местах забора содержимого должен быть выкопан котлован.

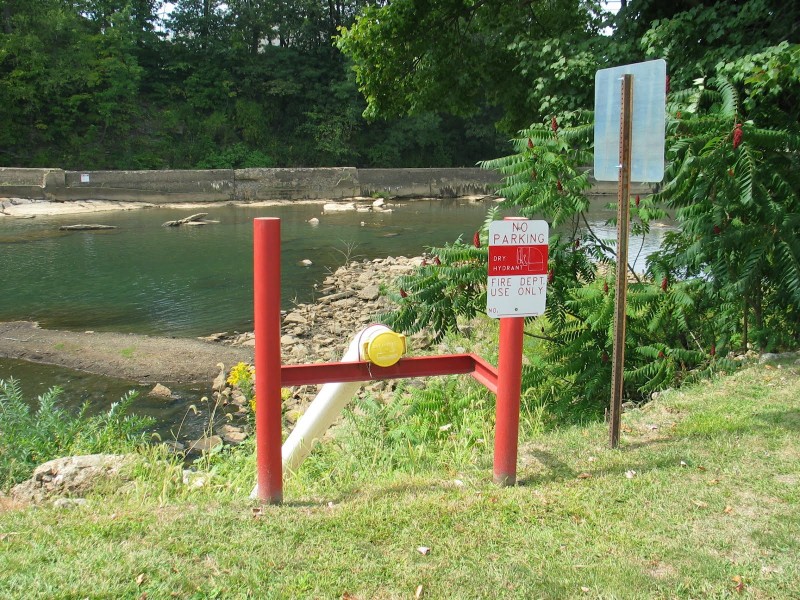

Сухие гидранты

Порядок проверки систем противопожарного водоснабжения

Проверка данного типа бывает двух видов. В первом случае осматриваются внешние параметры, включая указатели, подъездные дороги, наружную крышку гидранта, колодцы и водоемы. Такая проверка производится сотрудниками подразделений пожарной охраны конкретного объекта ежемесячно. Также выполняется проверка силами городских ПЧ в процессе осуществления ПТУ и ПТЗ, при отработке методического плана изучения противопожарного водоснабжения, выполнении задач оперативных планов и карточек тушения пожаров.

Проверка работы гидранта

Второй вид проверки производится комиссией, созданной по приказу начальника ПЧ. В нее должны входить представители райводоканала и сотрудники ПЧ, отвечающие за объект. Такую проверку производят дважды в год, перед началом осенне-зимнего и весенне-летнего периода. При этом проверяется выполнение предписаний первой проверки. Также производится практическая контрольная проверка кранов путем крепления колонок и включения воды. Контроль состояния водопровода и колодцев самотечного типа выполняется через включение насосов и набирание содержимого. Проверяются и подъезды – на предмет соответствия данных на прикрепленных табличках требованиям действующих СНиП. Итоги проверки вносятся в общий акт. Но если на улице мороз до –20 °С, осуществляется лишь наружный осмотр крана без включения воды. При более низких температурах крышка колодца вообще не должна открываться.

Требования к проектированию

Для всех элементов системы предусматривается свод требований, например, сухотруб пожарный требования СП. Так выбор модели нужно делать согласно нормам, установленным в документе

Важно учитывать при создании проекта наружного противопожарного водопровода степень взрывоопасности и пожароопасности. В этих условиях работает руководства ФЗ №123 и СП 8.13130.2009

Кроме этого предусмотрены своды правил для объектов различного назначения:

• для промпредприятий – СП18.13330.2011;
• для лесозаготовок, лесоперерабатывающих производств и складов древесины – СП114.13330.2016;
• для с/х площадок – СП19.13330.2011.

Проверка работоспособности гидранта

Виды

Пожарное водоснабжение

Пожарное водоснабжение выполняет важную функцию, поэтому необходимо заранее рассчитать возможность экстренного подключения. Для этого должно соблюдаться условие достаточного объема воды в источнике и легкая доступность к нему в любое время суток. Именно от этих критериев зависит эффективность работы при пожаре.

По назначению наружное противопожарное водоснабжение делится на три группы:

1. Применение для питья и в хозяйстве.
2. Применение для производственных нужд.
3. Использование в тушении пожаров.

Система водоснабжения включает в себя следующие элементы:

1. Очистительные сооружения.
2. Емкости для хранения воды.
3. Насосные станции.
4. Водопроводные сети.

Также системы можно классифицировать по уровню давления. Оно может быть высоким и низким. В первом случае насосы нужно включить заранее за 5-10 минут для появления необходимого уровня напора воды. При низком давлении струя достигает высоты 10 метров за секунду, что равняется примерно 2,5 л. Выбор подходящей системы зависит от типа конструкции, который нужно тушить.

Внутреннее водоснабжение

Название систем говорит о том, где находится источник воды для тушения пожара. Разберемся, какое из этих видов водоснабжения является наиболее эффективным. На практике становится ясно, что для оптимального тушения пожара и снижения отрицательных последствий пожара внутренняя и наружная система может показать себя с лучшей стороны. Но в этом вопросе имеются свои особенности.

Большое здание по объему и количеству этажей должно быть оснащено обоими видами пожарного снабжения водой. Исключением могут быть только небольшие постройки, у которых небольшой объем, или немного этажей.

Внутренняя система водоснабжения представляет собой пожарные краны, которые должны находиться в легкодоступных местах. Чаще всего это лестничные площадки, вестибюли, коридоры, если они отапливаемые. Согласно СП внутреннее противопожарное водоснабжение предусмотрена равная длина пожарных рукавов, расположенных внутри пожарных кранов, и одинаковый диаметр крана и замка рукава.

Назначение внутреннего водопровода

Система тушения пожара внутри здания нужна в качестве альтернативного варианта. Она позволяет быстро остановить возгорание до прибытия пожарных автомобилей. Пожарные водопроводы наиболее эффективны при тушении небольших очагов огня на первой стадии без задымления. Использование такой системы возможно, когда это удовлетворяет правилам техники безопасности. При ее пуске не должны подвергаться опасности работники предприятия или жители здания.

По виду схемы противопожарный водопровод в здании делят на следующие виды:

• тупиковый;
• кольцевой.

Второй вид имеет особенность в запорных устройствах, которые могут перекрыть неисправные участки схемы. Вода будет по-прежнему поступать во время аварии. Тупиковая схема применяется, если количество кранов менее 12 штук на здание.

Места установки внутренних противопожарных систем

Согласно нормативам такие системы должны устанавливаться в следующих объектах:

1. Общежития.
2. Жилые комплексы и дома больше 12 этажей.
3. Производственные помещения и склады.
4. Административные здания более шести этажей.
5. Общественные места – кинотеатры, актовые залы, клубы.

Установка такой системы не требуется в небольших зданиях:

1. • в открытых стадионах и кинотеатрах;
   • в школах, кроме тех, где постоянно живут воспитанники;
   • в складах с удобрениями;
   • в промышленных постройках из огнестойкого материала;
   • в химических цехах специального назначения;
   • в складах и цехах, где имеется возможность забора воды из водоема или емкости.

Основным условием пожарного водопровода является полный комплект и рабочее состояние. Нахождение в общедоступных местах обеспечивает быструю локализацию любого возгорания.

Требования к комплектации

Внутренний противопожарный водопровод должен быть оснащен следующими элементами:

1. Запорная и контрольно-измерительная аппаратура.
2. Станция с пультом управления системой и пожарным насосом, обеспечивающим необходимый напор при недостаточном давлении в наружном источнике. Насос и пункт контроля должны находиться в подвале здания.
3. Доступ к пульту с кнопкой пуска и остановки насоса.
4. Противопожарная емкость для воды, на случай, когда воды не будет в водопроводе. Наименьший запас нужен для запуска насоса до прибытия пожарников.
5. Пожарный ствол, уложенный к закрытых ящиках, и опломбирован, размещается на видном месте.
6. Пожарные краны на входе, лестничных площадках, коридорах. Пуск и применение рукавов должно быть в доступных местах. Длина пожарного рукава рассчитывается, чтобы ее хватало до точки возгорания. Кран размещают на уровне глаз.
7. Созданные заблаговременно сети и стояки. Схема организуется согласно планировке здания, с оптимальным расположением противопожарного водопровода. Здание, имеющее больше шести этажей, должно иметь пожарные стояки, подключенные к общей системе металлическими трубами.

Обеспечение стабильной работы

Прежде чем строить пожарный трубопровод, проводят расчеты для определения оптимального диаметра трубы. Определяют также расход воды при максимальной нагрузке на производственный и хозяйственный трубопроводы.

Для забора воды из трубопровода в колодцах устанавливают . Их количества рассчитывают, исходя из особенностей ближайших строений. Рекомендуется устанавливать гидранты на расстоянии 5 м или более от зданий. Их размещают вдоль дороги или на проезжей части. На расположение гидрантов указывают специальные знаки и таблички.

Чтобы наружный водопровод исправно служил, ему необходимо обеспечить техническое обслуживание. Дважды в год проводят осмотр и проверку гидрантов, пускают воду, заменяют износившиеся, проржавевшие части.

Основные источники наружного противопожарного водоснабжения в городах и крупных поселках – водопроводы коммунального хозяйства или водопроводы для производственных, сельскохозяйственных работ.

Но если такой системы нет, то остается воспользоваться природными источниками напрямую. Если же и природных источников поблизости нет, то сооружают искусственные водоемы и устанавливают огромные резервуары.

Если забор воды с поверхности водоема затруднен по причине заболоченных берегов, то сооружают колодец с самотечной трубой и фильтрами, которые задерживают всевозможные загрязнения.
