Размещение знаков пожарной безопасности

В данной статье мы рассмотрим правила размещения одних из самых востребованных знаков пожарной безопасности:

Все выходы из помещения должны иметь предупреждающие знаки. Данные знаки помогают гражданам сориентироваться в направлении движения в сторону выхода в безопасное место и размещаются вдоль эвакуационных путей.

По регламенту данные знаки должны располагаться над дверями и над проёмами, ведущими к аварийным выходам.

Могут быть выполнены из светоотражающих (фотолюминесцентных) материалов, для повышенной ориентации в случае задымления и ухудшенной видимости.

2. Знак «Пожарный кран (ПК)»

ПК — аббревиатура, обозначающая расположение Пожарного Крана, который часто монтируется в пожарном шкафу (ШП) и часто может иметь сокращение ШП-К (Шкаф Пожарный для пожарного Крана).

Для информирования о нахождении в пожарном шкафу пожарного крана и необходим данный информационный пожарный знак, который клеится или наносится посредством трафарета непосредственно на дверцу пожарного шкафа (ШПК, ШП-К).

На случай чрезвычайной ситуации, рядом с буквенным и графическим обозначением должны указываться телефонные номера ближайшей пожарной станции, куда следует незамедлительно обратиться. Каждый пожарный кран должен иметь свой порядковый номер, который отображается на наклейке или наносится после трафаретной отрисовки.

3. Знак «Огнетушитель»

Любое место нахождения огнетушителей должно иметь оповещающие знаки о их нахождении. Если огнетушители располагаются в пожарном шкафу открытого или закрытого типа, в этом случае оповещающий знак должен находиться на дверце данного пожарного шкафа.

Если огнетушители размещаются на напольном покрытии или подвешиваются на специальные карнизы, в этом случае оповещающий знак «Огнетушитель» должен находиться рядом с огнетушителями, на высоте не более 250 сантиметров от уровня пола.

Не смотря на то, где размещаются огнетушители, если визуально они малозаметны или вовсе незаметны по причине закрытия их другими объектами, в этом случае на данных объектах или стенах, в зонах прямого визуального доступа, должны размещаться дополнительные оповещающие знаки о нахождении рядом огнетушителей.

4. Знак «Пожарный водоём», знак «Пожарный гидрант»

Для определения расстояния до источника воды (водоёма), необходимы предупреждающие знаки «Пожарный водоём», которые устанавливаются на определённой удалённости, и стрелками с цифрами в метрах указывают направление нахождения самого источника воды или пожарного гидранта. Данные знаки должны быть выполнены в светоотражающем исполнении и быть невосприимчивыми к негативному воздействию внешней среды (солнцу, морозу, осадкам и т.д.).

5. Знак «Направление к эвакуационному выходу»

Не всегда представляется возможным наблюдать в зоне прямого доступа знак, обозначающий эвакуационный выход. Для решения этой проблемы разработан дополнительный знак пожарного оповещения, который указывает направление движения к эвакуационному выходу.

Он выполняется зелёным цветом, из светоотражающего материала, для улучшенной ориентации людей в задымлённом или тёмном пространстве.

Допустимое расстояние между данными знаками не может превышать пяти (5) метров, иначе людям, попавшим в чрезвычайную ситуацию, будет сложно ориентироваться в пространстве в стрессовой ситуации.

Направляющие знаки размещаются на стене, на высоте полутора-двух метров, и стрелками указывают направление движения для эвакуации в безопасное место. Допускается размещать данные знаки в подвешенном состоянии, т.к. это приводит к улучшению ориентации в пространстве.

Использование данной статьи, без указания первоисточника (сайт www.abars.ru) активной ссылкой, запрещено.

Эксплуатация и обслуживание

ПК обязательно должен находиться в рабочем и исправном состоянии. Запрещается без необходимости использовать ПК. Его нельзя эксплуатировать для других целей.

Поверхностный осмотр элемента рекомендуется проводить два раза в года. Также нужно проводить тестовые испытания с пуском воды, соблюдая точный порядок применения устройства. Необходимые элементы ПК требуется обрабатывать специальной синтетической смазкой

Важно следить за герметичностью соединений. При необходимости может потребоваться замена сальников

Очень часто просыхает прокладка между корпусом и крышкой ПК. Тестовые запуски помогут удостовериться в целостности системы.

Заключение

Пожарный кран должен быть всегда в рабочем состоянии. Только так можно будет обеспечить безопасность находящихся внутри здания людей. Соблюдая правила и обеспечивая правильное обслуживание всей противопожарной системы, можно будет избежать тяжелых последствий и сохранить человеческие жизни.

Какие еще знаки безопасности бывают?

Каждый символ играет свою роль и информирует человека, о необходимом действии. Существует несколько видов таких знаков:

• Эвакуационные;
• Сигнальные;
• Предписывающие;
• Запрещающие;
• Предупреждающие.

Не все типы по пожарной безопасности используются на каждом предприятии. Чаще всего отбирается определенное их количество. Все зависит от специфики организации.

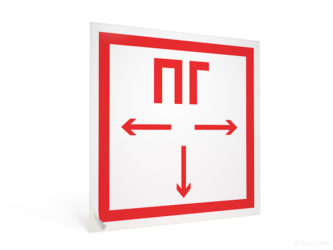

Табличка «пожарный гидрант» является одним из знаков безопасности. Он играет одну из главных ролей. Ведь с помощью гидранта можно быстро погасить огонь, сохранить имущество и жизнь людей. Требования ко всем знакам безопасности одно, их должно быть видно. Размещать символы рекомендуется на высоте не менее 2 метров от земли.

Обратите внимание! Подобное расстояние позволяет человеку четко увидеть знак. Важную роль играют эвакуационные символы

Они позволяют, в случае аварии, быстро выйти в безопасное место. Основным считается знак «Выход», он устанавливается везде, где есть двери. Эвакуационные символы позволяют понять человеку, в какую сторону ему двигаться. На каждом предприятии должен быть также генплан. Если это здание многоэтажное, то на каждом этаже обязательно необходимо разместить план эвакуации

Важную роль играют эвакуационные символы. Они позволяют, в случае аварии, быстро выйти в безопасное место. Основным считается знак «Выход», он устанавливается везде, где есть двери. Эвакуационные символы позволяют понять человеку, в какую сторону ему двигаться. На каждом предприятии должен быть также генплан. Если это здание многоэтажное, то на каждом этаже обязательно необходимо разместить план эвакуации.

Виды знаков пожарной безопасности

Сигнальные знаки дают возможность человеку понять, где находиться оборудование, которое позволит потушить огонь. К ним относятся УПГ и огнетушители. Такие символы всегда имеют красный цвет и квадратную форму.

Обратите внимание! Запрещающие знаки сделаны для того, чтобы человек мог четко понимать, что нельзя делать в данной местности. Например, курить или посещать помещение с животными

Правила размещения и использования прописаны в законодательстве. Их несоблюдение может привести не только к ответственности за неправильное расположение, но и к гибели людей. Знаки безопасности должны быть везде, где есть большое скопление народу. Предприятия, школы, садики, дома культуры и другие здания просто обязаны быть оборудованы такими символами.

Подведем небольшой итог: знак «пожарный гидрант» – это неотъемлемая часть не только предприятия, но и любой другой местности. Он устанавливается там, где есть соответствующее оборудование, и указывает на его месторасположения. ПГ должен быть подключен к бесперебойной подаче воды. Только в таком случае удастся справиться с пожаром

Поэтому очень важно, при оборудовании помещения средствами защиты от возгорания, продумать и таблички пожарной безопасности. Это требования является не просто необходимым, но и позволяющим сохранить жизни десятка людей в случае аварии

Основы эксплуатации

Хранение устройства предполагает рабочую коммутацию комплекта, правильное сложение рукава, размещение в шкафу, дверца которого в обязательном порядке должна быть опломбирована. Запрещено использовать изделие в иных целях – исключительно  по назначению. Правила аналогичны предписаниям обращению с гидрантами:

• 1 раз в полгода необходимо осматривать и испытывать средство пожаротушения;
• при выявленных неисправностях, необходимо устранить их и в обязательном порядке смазать устройство, тип средства указывается в прилагаемой к товару инструкции;
• при нарушении герметичности изделия необходимо менять набивку сальников;
• при появлении протечек у крышки корпуса необходимо поменять паронитовую прокладку;
• при обнаружении протечек в затворе, нужно заменить резиновый уплотнитель;
• 1 раз в год, если устройство не эксплуатировалось, необходимо перекатать рукав во избежание залипания;
• перед установкой на объекте рукав следует тщательно промыть горячей водой и полностью высушить, затем обработать уайт-спиртом;
• после установки нужно открыть все вентили и полностью промыть систему;
• необходимо контролировать состояние водопроводной трубы, в ней не должно быть загрязнений и ржавчины;
• после завершения ресурса средства пожаротушения, его демонтируют и отправляют в утилизацию.

Правила эксплуатации

Эвакуационные знаки

Код знака	Цветографическое изображение	Смысловое значение	Место размещения (установки) и рекомендации по применению
Е 01-01		Выход здесь (левосторонний)	Над дверями (или на дверях) эвакуационных выходов, открывающихся с левой стороны. На стенах помещений вместе с направляющей стрелкой для указания направления движения к эвакуационному выходу
Е 01-02		Выход здесь (правосторонний)	Над дверями (или на дверях) эвакуационных выходов, открывающихся с правой стороны. На стенах помещений вместе с направляющей стрелкой для указания направления движения к эвакуационному выходу
Е 02-01		Направляющая стрелка	Использовать только вместе с другими эвакуационными знаками для указания направления движения
Е 02-02		Направляющая стрелка под углом 45°	Использовать только вместе с другими эвакуационными знаками для указания направления движения
Е 03		Направление к эвакуационному выходу направо	На стенах помещений для указания направления движения к эвакуационному выходу
Е 04		Направление к эвакуационному выходу налево	На стенах помещений для указания направления движения к эвакуационному выходу
Е 05		Направление к эвакуационному выходу направо вверх	На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости
Е 06		Направление к эвакуационному выходу налево вверх	На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости
Е 07		Направление к эвакуационному выходу направо вниз	На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости
Е 08		Направление к эвакуационному выходу налево вниз	На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости
Е 09		Указатель двери эвакуационного выхода (правосторонний)	Над дверями эвакуационных выходов
Е 10		Указатель двери эвакуационного выхода (левосторонний)	Над дверями эвакуационных выходов
Е 11		Направление к эвакуационному выходу прямо	Над проходами, проемами, в помещениях большой площади. Размещается на верхнем уровне или подвешивается к потолку
Е 12		Направление к эвакуационному выходу прямо	Над проходами, проемами, в помещениях большой площади. Размещается на верхнем уровне или подвешивается к потолку
Е 13		Направление к эвакуационному выходу по лестнице вниз	На лестничных площадках и стенах, прилегающих к лестничному маршу
Е 14		Направление к эвакуационному выходу по лестнице вниз	На лестничных площадках и стенах, прилегающих к лестничному маршу
Е 15		Направление к эвакуационному выходу по лестнице вверх	На лестничных площадках и стенах, прилегающих к лестничному маршу
Е 16		Направление к эвакуационному выходу по лестнице вверх	На лестничных площадках и стенах, прилегающих к лестничному маршу
Е 17		Для доступа вскрыть здесь	На дверях, стенах помещений и в других местах, где для доступа в помещение или выхода необходимо вскрыть определенную конструкцию, например разбить стеклянную панель и т.п.
Е 18		Открывать движением от себя	На дверях помещений для указания направления открывания дверей
Е 19		Открывать движением на себя	На дверях помещений для указания направления открывания дверей
Е 20		Для открывания сдвинуть	На дверях помещений для обозначения действий по открыванию сдвижных дверей
Е 21		Пункт (место) сбора	На дверях, стенах помещений и в других местах для обозначения заранее предусмотренных пунктов (мест) сбора людей в случае возникновения пожара, аварии или другой чрезвычайной ситуации
Е 22		Указатель выхода	Над дверями эвакуационного выхода или в составе комбинированных знаков безопасности для указания направления движения к эвакуационному выходу
Е 23		Указатель запасного выхода	Над дверями запасного выхода

Е.1 Эвакуационные знаки следует устанавливать в положениях, соответствующих направлению движения к эвакуационному выходу.

Е.2 Изображение графического символа фигуры человека в дверном проеме на эвакуационных знаках Е 01-01 и Е 01-02 смыслового значения «Выход здесь» должно совпадать с направлением движения к эвакуационному выходу.

Место расположения и правила установки

Часто звучит вопрос, где должны устанавливать пожарные гидранты в сетях водопровода. Здесь не имеется в виду: в колодце или снаружи

Здесь важно расстояние между приборами, а также между ними и объектами социального или промышленного назначения

В Федеральном законе под номером 123 обозначены основные правила поддержания пожарной безопасности в городах, поселках и на всех видах объектов. Так вот в этом законе четко говорится, что для тушения пожаров можно использовать любые источники водозабора: озера, реки, пруды и сети водопровода.

Установка пожарного гидранта в сети водопровода, а также правила его монтажа, определены сводом правил (СП) под номером 8.13130-2009. В этом документе четко расписано, где и как должны устанавливаться гидранты.

1. Установка гидрантов должна производиться вдоль дорог, но с условием, что не ближе 2,5 м от их края. При этом не ближе 5 м от зданий и сооружений.
2. Нельзя проводить установку прямо на проезжей части. Если такой возможности нет, то надо правильно рассчитать место.
3. Монтаж проводят на кольцевых сетях водопровода. Можно и на тупиковых, но с условием, что их длина не превышает 200 м. Это на случай возможного замерзания воды внутри трубы.
4. Схема пожарного гидранта (имеется в виду установка в сети водопровода) должна обеспечивать водой для тушения зданий и сооружений, расположенных вблизи колодца. При этом в независимости от количества гидрантов, обычно это не более 2 приборов, требуемый расход воды должен быть не меньше 15 л/с. Это считается нормой.
5. Расстояние между устройствами не имеет стандартного значения. Обычно проводят расчет, в который закладывают требуемый расход воды (15 л/с). А это зависит от возможностей сети водопровода: диаметра трубы, напора воды внутри.

Еще несколько требований, которые касаются устройства пожарного гидранта в колодце, и не попали в перечисленный выше список:

• от крышки прибора до крышки люка колодца по вертикали должен оставаться промежуток длиною 45 см, то есть крышка устройства при закрытом люке должна открываться свободно;
• расстояние от оси прибора до стенки колодезного сооружения не должно быть меньше 1,75 м, это для удобства проведения монтажа (демонтажа) и ремонта;
• на зиму гидрант необходимо утеплять, а также чистить его от наледи или попавшего внутрь снега;
• подъездные пути должны всегда находиться в рабочем состоянии для свободного подъезда пожарной машины;
• вдоль подъездных путей устанавливают соответствующие знаки и освещение;
• нельзя проводить установку гидрантов в одном колодце с дополнительной запорной арматурой, открывающейся от электропривода;
• нельзя допускать затопление колодца, если такое произошло, то необходимо быстро провести откачку воды;
• содержание в чистоте;
• и самое главное требование, оно же правило – вертикальная установка.

Нормы установки ПК

Согласно СП 10.13130, в общественных строениях обязательно должны быть пожарные краны.

От 1 до 3 стволов оборудуются:

• МКД от 12 до 25 этажей;
• Управленческие объекты от 6 этажей;
• Кинотеатры, театры;
• Различные объекты, где используется киноаппаратура;
• Объекты общественного типа с площадью от 5 000 кубических метров;
• Участки промышленных комплексов административно-бытового типа, с площадью от 5 000 кубических метров.

От 2 до 4 стволов оборудуются все производственные и складские помещения с площадью от 0,5 тысяч кубических метров.

Пункт 7.4.5 СП 54.13330 гласит, что в квартирах должны быть точки для забора воды с диаметром от 15 миллиметров.

Где размещаются пожарные краны: места установки

Пожарные краны устанавливаются в помещениях, где есть стабильное отопление и исключается возможность промерзания. Данное устройство всегда должно быть быстро доступным и поэтому его размещают в коридорных пролётах, лестничных площадках и холлах. При этом, этот объект не должен замедлять процесс эвакуации людей из охваченного огнём здания. Нельзя загромождать подход к ПК.

На какой высоте следует устанавливать краны?

Теперь обратимся к пункту №4.1.13 СП 10.13130 и определим, что от пола пожарные краны должны устанавливаться на следующей высоте:

• Отвод стояка располагался на высоте 1,35 метра (плюс-минус 15 сантиметров);
• Если конструкция сдвоенная, то первый отвод на высоте 1,5 метра, а второй под первым на расстоянии 1 метр.

Расстояние между кранами внутри здания

Для того, чтобы определить расстоянии между пожарными кранами внутри здания, необходимо использовать правило:

• Объект не становится помехой при эвакуации;
• Каждую точку можно орошать 1 струёй;
• Формула: L=2R – (1,5÷2,0 м), где R – радиус охвата.

Принятыми радиусами охвата 1 струи является:

• 6 метров для строений с высотой до 50 метров. Здания могут быть жилыми, складскими и общественными;
• 8 метров для остальных объектов с высотой от 50 метров;
• 16 метров для производственных объектов с высотой от 50 метров.

В чём следует размещать краны?

Для того, чтобы ответить на этот вопрос, мы обращаемся к пункту 2.4.6 ГОСТа 12.4.009. Норматив гласит, что пожарный кран размещается в негорючем пожарном шкафу, глубина которого достигает 300 миллиметров. Пожарный шкаф – это защита и сигнальный элемент. Помимо запорного элемента в данном шкафу обычно находится огнетушитель, сигнализационная кнопка и дополнительный инвентарь.

Шкафы могут предназначаться для разных модификаций пожарных кранов: одинарных, спаренных, с огнетушителем и т.д. Если дверцы ШП не прозрачные, то на объекте будет наклейка и перечень оборудования.

Внутри шкафа инвентарь и узлы должны располагаться таким образом, чтобы ими можно было без проблем воспользоваться во время чрезвычайной ситуации.

Короб шкафа чаще всего окрашен в красный цвет, реже в белый.

Табличка «Ответственный за пожарную безопасность»: образец

При создании знака используются белый и красный цвета. Цветовое решение, основанное на контрасте, предназначено для усиления визуального эффекта и привлечения внимания. Таблица «Ответственный за пожарную безопасность» имеет форму прямоугольника. Информационный блок окружен рамкой красного цвета. В основном поле располагаются сведения об ответственном должностном лице (указывается его фамилия с инициалами), в нижнем сегменте прописываются номера телефонов для оповещения о возгорании.

По ГОСТ 12.4.026-2015 размеры таблички «Ответственный за пожарную безопасность» соотносятся с параметрами основных знаков в сфере пожарной безопасности. При необходимости стороны прямоугольника могут быть увеличены или уменьшены в зависимости от следующих факторов:

• количество строк информационных надписей;
• дальность расстояния опознания;
• уровень освещенности окружающего пространства.

Эксплуатация и обслуживание ПК

Теперь мы переходим к самом интересному – правильном эксплуатированию и обслуживанию пожарных кранов. Это тоже регулируются нормативными актами, к которым мы обязательно будем обращаться.

Порядок применения крана

Для того чтобы активировать пожарный кран, необходимо помнить правила из «инструкции по приведению в действие ПК. Время работы пожарного крана до 30 минут. В целом, ход действий, следующий:

• Удалить пломбу, открыть пожарный шкаф;
• Снять шланг, который должен быть подсоединенным к стволу и готовым к пожаротушению;
• Далее необходимо размотать пожарный рукав. Для этого необходимо держать его за внешний виток и разматывать в направлении очага, избегая скручивания. Если же пламя рядом, то необходимо раскатывать рукав от пламени.
• Открыть запорный клапан, развернув маховик;
• Если имеется кнопка нагнетающая давление, то нажать на неё;
• Вместе с брандспойтом подойти к очагу и выбрать оптимальное расстояние для тушения огня.

Для того чтобы потушить стекло, волокнистые или сыпучие материалы, а также дерево, необходимо использовать распылённый тип струи.

Какое давление должно быть в кране?

Согласно нормативным актам, в пожарном кране должно быть следующее давление:

• в среднем на рукаве – 0,21 мПа (2,141 кгс/см²);
• СП 10.13130 устанавливает несколько десятков параметров для различных диаметров;
• гидростатическое давление: около 0, 45 – 0,60 мПа;
• главный нормативный документ по ВПВ – СНиП 2.04.01. По п. 6.7 на магистрали должно быть до 45 м (столб воды), в раздельном водопроводе – до 90 м;
• у ПК не должно быть больше 9 атм. (с мембраной для гашения напора – до 4 атм.). Расчет диафрагмы уменьшения мПа делается по номограмме (используется образец 1985 г.);
• при напоре больше 0,45 мПа монтируют раздельную сеть п/п водопровода;
• при напоре от 40 м устанавливается понижающая диафрагма для крана;
• рабочее давление при активации насосов может быть больше гидростатического и достигать 1 – 1,3 мПа (при этом учитывают, что ствол может вырвать из рук).

Испытания пожарных кранов на водоотдачу

Пожарный кран обязательно должен проходить испытания по водоотдаче с помощью гидротестера. Данная методика или проверка предусматривается СНиПом 2.04.01.

Суть проверки заключается в следующем: необходимо засечь время заполнения ёмкости при условии того, что открыто большое количество точек забора воды, при минимальном давлении.

В первую очередь обращают внимание на показатель диктующего крана – самого удалённого и высокорасположенного. Его показатели – первостепенные.

Периодичность проверки пожарных кранов

Техническое обслуживание должно осуществляться профильными лицензированными компаниями, а вот проверка пожарных кранов – это обязанность сотрудников пожарного надзора. Своевременное ТО и контроль за ним – обязанность владельца здания или ответственного лица, которое назначается владельцем здания.

Периодичность проверок:

• Контроль работы, водоотдача – весна и осень (1 раз в полгода);
• Перекатка – 1 раз в год;
• Осмотр запорного механизма – 1 раз в 6 месяцев;
• Контроль технического состояния – ежемесячно. Проверяется отсутствие повреждений, наличие необходимой комплектации и разметки.

Акт проверки ПК: образец

Итоговые результаты проверки пожарного крана на водоотдачу необходимо фиксировать с помощью специального акта. В данном акте отображается величина напора (статистическая и динамическая), расход воды при открытии и закрытии и т.д.

Обозначения на плане эвакуации

Знаки пожарной безопасности должны соответствовать установленным стандартам. Разрабатывать указанный документ нужно по нормам.

Очень важно, чтобы не только уполномоченный персонал, но и все сотрудники, посетители и т. д

знали все обозначения на плане эвакуации.

Такой подход позволяет избежать смертей во время возгораний в зданиях и помещениях.

Информация о схемах

План эвакуации здания — документ, который гарантирует необходимый уровень относительной безопасности при пожаре, его составление и оформление производится специальным уполномоченным лицом. В дальнейшем его используют для ознакомления всех сотрудников с разработанной схемой. Для этого организовывают специальные инструктажи.

Все это направлено на выработку определенной модели поведения у людей в случае возникновения непредвиденной ситуации, связанной с возгоранием и прочими негативными событиями.

Если в здании случается пожар, то в зависимости от степени его распространения необходимо прибегать к определенным пунктам плана. Все схемы должны быть утверждены уполномоченным руководителем.

Такой подход способствует реализации эффективных эвакуационных мероприятий.

План эвакуации является неотъемлемым помощником для спасателей при проведении операции по спасению людей, находящихся в огне. Существуют определенные виды планов:

• локальные;
• по секциям;
• по этажам;
• общие.

На локальной схеме эвакуации при пожаре отображается все здание.

Если помещение разбито на секции, которые имеют непростую планировку, необходимо прибегнуть к составлению нескольких документов на отдельные секции.

В зданиях с большим количеством этажей используют этажные схемы, которые составляют поэтажно, при этом на 1 этаже может быть размещено несколько дубликатов в каждом крыле.

На общем плане эвакуации представляют данные по всему помещению. Такие схемы используют при проведении поисковых работ.Лист, на котором представлен рассматриваемый план, должен соответствовать специальным размерам.

Различные обозначения на плане эвакуации при пожаре

Кроме того, нужно исходить из количества знаков, которые требуется отобразить на схеме. Чертить план эвакуации здания можно на листе 600х400 мм.

Такой формат оптимально подходит для помещений со сложной планировкой и большими масштабами. Если планируют создать локальную схему, то ее размер может быть 400х300 мм.

Этого вполне достаточно, чтобы представить знаки безопасности для отдельных зданий, площадок и прочих конструкционных элементов.

План эвакуации должен соответствовать всем условиям государственных нормативно-правовых актов для каждого типа здания. В разработанных нормативах содержится перечень требований, который касается таких параметров:

• размер листа;
• используемый шрифт;
• допустимые знаки пожарной безопасности.

Разновидности знаков

На схемах пожарной безопасности представлены различные условные обозначения.Они регламентированы специально разработанным государственным стандартом.

В соответствии с имеющимися нормативами знаки пожарной безопасности разделены на 2 группы: с зеленым или красным оттенком.

Зеленые знаки относятся к категории направлений, по которым необходимо производить эвакуацию сотрудников здания.

Красные символы плана эвакуации дают возможность обозначить места, в которых располагают средства первичного тушения возгорания. С ними нужно ознакомиться в обязательном порядке каждому сотруднику.

Знаки пожарной безопасности, которые обозначают выход, устанавливают в особых местах. Их обычно рекомендуют крепить на стене, а рядом с ними размещают специальные стрелки.

Такими указателями удается обозначить путь перемещения в случае возникновения пожара. Рассматриваемые условные обозначения принято помещать вблизи выходов или над самими дверями.

Где должны располагаться таблички и знаки ПГ?

На улицах в крупных городах России, как правило, используются подземные гидранты. Чтобы специально обученные люди не тратили много времени на их поиски, на фасаде зданий размещаются таблички и знаки «ПГ», которые позволяют сделать вывод о том, что именно здесь расположено устройство.

Незамедлительное определение места расположения пожарного устройства позволяет бригаде, которая прибыла на вызов, в короткие сроки подключиться к системе водоснабжения, что значительно сэкономит время и не позволит пламени распространиться дальше. Условное обозначение ПГ, которое представлено в виде стрелок, даёт четкое понимание о предоставляемой информации.
