Противопожарное водоснабжение: основы и особенности эксплуатации

Содержание:

Устройство и виды пожарных водоёмов

По видам пожарные водоёмы подразделяются на природные и искусственные. Давайте рассмотрим каждый вид в отдельности.

Природные пожарные водоёмы

К природным пожарным водоёмам относятся реки, озера, моря, обеспеченные устройствами для забора воды специальной техникой. Природные пожарные водоёмы должны соответствовать следующим условиям:

  • нахождение необходимого количества воды для тушения,
  • не пересыхать в течение года и сохранять необходимый запас воды,
  • в зимнее время не промерзать до дна.

К устройствам для забора воды на природных пожарных водоёмах относятся — пирс пожарного водоёма и пожарный колодец.

Пирс пожарного водоёма

Представляет собой конструкцию на берегу реки, озера или моря с возможностью размещения нескольких единиц пожарной техники для забора воды с зеркала природного водоисточника. Пожарный пирс должен обеспечивать устойчивость техники и иметь ограду для защиты людей от падения в воду. Также необходимо устанавливать освещения для работы пожарных в ночное время. Рядом с пирсом размещаются указательные знаки.

Колодец пожарного водоёма

Размещается неподалеку от природного водоисточника и соединяется с ним с помощью трубы большого диаметра. Наполнение водой пожарного колодца осуществляется на основе закона физики о сообщающихся сосудах. То есть, если в колодце вода забирается пожарной техникой, то по трубе из природного водоисточника она пополняется снова. Возле пожарного колодца располагается подъезд из твердого покрытия и площадка для установки пожарной техники. Также необходимо обеспечивать освещение и указательные знаки. В дежурном режиме пожарный колодец закрывают крышкой для безопасности окружающих людей.

Искусственные пожарные водоёмы

Искусственным пожарным водоёмом выполняются в виде емкости с запасом воды предназначенного для тушения возможного пожара. Объем емкости и их количество рассчитывается с условием тушения пожара от 3 до 6 часов. Пожарный водоём должен иметь устройство для забора воды пожарной техникой.

Существуют разные виды и исполнения искусственных пожарных водоёмов. Рассмотрим некоторые из них.

Подземный пожарный водоём (резервуар)

Выполняется в виде емкости (цистерны, резервуара) размещенной под землей. Необходимо устанавливать пожарный колодец для забора воды техникой. Обеспечивается пожарный водоём подъездом из твердого покрытия, площадкой (12×12 м) для установки пожарной техники, освещением, соответствующими знаками с указанием объема воды в резервуаре.

Подземные пожарные водоёмы (резервуары) размещаются по парно. Расчетный запас воды учитывается в двух емкостях одновременно. Под землей они соединяются для поддержания уровня воды. А также каждая емкость должна иметь свой заборный колодец, для установки пожарного автомобиля на каждую емкость.

Открытый пожарный водоём

Это искусственно созданный наземный водоём, который имеет вид бассейна, только без накрытия. Дно выполняется таким образом, чтобы вода полностью оставалась в средине открытого пожарного водоёма. На берегу устанавливается площадка 12×12 м для размещения 2 единиц пожарной техники, осуществляется освещение в месте установки техники, а также монтируется ограждение по периметру открытого пожарного водоёма, чтобы избежать падение людей вниз.

Водонапорная башня

Устройство для подачи воды на хозяйственно-питьевые нужды. За счет высоты установки емкости башни, вода самостоятельно попадает к потребителю. Водонапорные башни обеспечивают пожарными патрубками для забора воды пожарной техникой. Объемы башни могут варьироваться от 10 м. куб. до 150 м. куб.

Градирня

Устройство, для охлаждения большого количества воды направленным потоком атмосферного воздуха. Используются на предприятиях для охлаждения теплообменных аппаратов. Широко применяются на теплоэлектростанциях, а также предприятиях металлургии, машиностроения, и пищевого производства. Градирня имеет огромные запасы воды, которые в процессе эксплуатации постоянно пополняются. Для забора воды из градирен используют пожарные колодцы и бассейны. Необходимо обеспечить подъезд, и площадку 12×12 м. Установить освещение и указательный знак забора воды и объем емкости.

Особую роль в пожарной безопасности и пожаротушении отыгрывает пожарное водоснабжение. Без воды пожар не потушишь.

Напоминаем, при пожаре звони «101» и «112».

Место расположения и правила установки

Часто звучит вопрос, где должны устанавливать пожарные гидранты в сетях водопровода. Здесь не имеется в виду: в колодце или снаружи

Здесь важно расстояние между приборами, а также между ними и объектами социального или промышленного назначения

В Федеральном законе под номером 123 обозначены основные правила поддержания пожарной безопасности в городах, поселках и на всех видах объектов. Так вот в этом законе четко говорится, что для тушения пожаров можно использовать любые источники водозабора: озера, реки, пруды и сети водопровода.

Установка пожарного гидранта в сети водопровода, а также правила его монтажа, определены сводом правил (СП) под номером 8.13130-2009. В этом документе четко расписано, где и как должны устанавливаться гидранты.

  1. Установка гидрантов должна производиться вдоль дорог, но с условием, что не ближе 2,5 м от их края. При этом не ближе 5 м от зданий и сооружений.
  2. Нельзя проводить установку прямо на проезжей части. Если такой возможности нет, то надо правильно рассчитать место.
  3. Монтаж проводят на кольцевых сетях водопровода. Можно и на тупиковых, но с условием, что их длина не превышает 200 м. Это на случай возможного замерзания воды внутри трубы.
  4. Схема пожарного гидранта (имеется в виду установка в сети водопровода) должна обеспечивать водой для тушения зданий и сооружений, расположенных вблизи колодца. При этом в независимости от количества гидрантов, обычно это не более 2 приборов, требуемый расход воды должен быть не меньше 15 л/с. Это считается нормой.
  5. Расстояние между устройствами не имеет стандартного значения. Обычно проводят расчет, в который закладывают требуемый расход воды (15 л/с). А это зависит от возможностей сети водопровода: диаметра трубы, напора воды внутри.

Пожарный гидрант у дороги

Еще несколько требований, которые касаются устройства пожарного гидранта в колодце, и не попали в перечисленный выше список:

  • от крышки прибора до крышки люка колодца по вертикали должен оставаться промежуток длиною 45 см, то есть крышка устройства при закрытом люке должна открываться свободно;
  • расстояние от оси прибора до стенки колодезного сооружения не должно быть меньше 1,75 м, это для удобства проведения монтажа (демонтажа) и ремонта;
  • на зиму гидрант необходимо утеплять, а также чистить его от наледи или попавшего внутрь снега;
  • подъездные пути должны всегда находиться в рабочем состоянии для свободного подъезда пожарной машины;
  • вдоль подъездных путей устанавливают соответствующие знаки и освещение;
  • нельзя проводить установку гидрантов в одном колодце с дополнительной запорной арматурой, открывающейся от электропривода;
  • нельзя допускать затопление колодца, если такое произошло, то необходимо быстро провести откачку воды;
  • содержание в чистоте;
  • и самое главное требование, оно же правило – вертикальная установка.

Вертикальная установка гидранта

Разновидности пожарных гидрантов

Пожарные гидранты, которые наиболее часто используются на загородных участках и могут быть двух видов:

  • Подземные (в колодце).
  • Надземные (безколодезные).


Подземные конструкции

Установка пожарных гидрантов в колодце пользуется огромной популярностью. Обусловлено это тем, что будет бесперебойная подача воды в случае возникновения возгорания.Как проводятся работы:

  • Устанавливаются они на дно колодца таким образом, чтобы их кран был виден на поверхности. Изготавливаются такие приспособления строго по ГОСТу. Они имеют различные размеры. Формы у них у всех подобные.
  • Используются они в том случае, если холодное водоснабжение происходит с температурой жидкости от 5 и до 50 градусов. При минусовой температуре таким гидрантом не удастся воспользоваться.
    Давление воды должно быть до 10 Мпа.
  • Располагаются они в колодце только в вертикальном состоянии.
  • Для установки гидрантов есть специальные подставки. Они промываются колодезной водой перед самими монтажом. Высота гидранта может быть с интервалом в 250 мм — 1250 — 3500 мм.
  • Клапан при таких размерах открывается на 24-30 мм. В гидрантах есть специальные отверстия для того, чтобы в случае пожара подключить к ним шланги.
  • Очень часто при использовании такого типа гидранта по всему периметру участка сооружается противопожарная линия. Состоит она из многочисленных шлангов или труб из пластика, которые прокладываются по периметру стратегических объектов.
  • Как правило, для установки любого пожарного гидранта есть определенная инструкция. В ней указана схема и последовательность действий для подключения оборудования.


Устройство и установка

Есть два типа подставки для подземных гидрантов:

  • Тупиковая.
  • Проходная.

Итак:

  • Высота гидранта может быть разной и при его выборе стоит учесть глубину промерзания грунта в регионе. На гидрант навинчивается пожарная колонка.
    Она имеет в свою очередь два патрубка, которые обеспечивают бесперебойную подачу воду в случае необходимости.
  • Есть современные модели такого оборудования, которые дополнительно оснащаются функциями автоматического слива воды уже после использования пожарного гидранта. Такие меры очень важны для более длительного использования данного оборудования.
  • Срок эксплуатации пожарного колодезного гидранта составляет около 50 лет. Его можно благодаря новшествам в технологиях производства использовать и снаружи.
    Для этого есть огромное количество приспособлений. Также стоит отметить, что при установке пожарного гидранта нужно учесть степень промерзания грунта на участках.

Установка гидранта в колодце также должна предусматривать расположение грунтовых вод. Они могут затапливать оборудование, и оно придет в негодность.

Требования по ГОСТ

Действующий ГОСТ устанавливает основные требования к пожарным гидрантам по массе, размерам, материалам изготовления, выдерживаемому давлению и т.д. Только соответствующие всем требованиям изделия могут получить государственный сертификат и использоваться при обеспечении пожарной безопасности.

Масса и материал производства

Нормативный вес — от 85 до 105 кг на каждый метр гидранта, в зависимости от внутреннего диаметра. Для изготовления используют только проверенные ОТК материалы. Проверке подлежит не только сам материал, но и сопроводительная документация.

Для изготовления шпинделя используется сталь не ниже марки 30Х13. Посадочное место клапана изготавливают либо из бронзы, либо из латуни, как и все резьбовые части ниппеля.

Внутренний диаметр и рабочее давление

Рабочее давление — до 1 МПа. Внутренний диаметр — 100, 125 или 150 мм, что соответствует стандартам водопроводного подключения. Отклонение от заданных размеров не допускается.

Утепление

Утепление необходимо при любом виде установки пожарного гидранта. Замерзание воды в гидранте приводит к разрыву корпуса и, как следствие, его выходу из строя. Для обеспечения сохранности оборудования необходимо сливать воду из гидрантов после использования, осушать колодцы, где они установлены. Контроль технического состояния производится один раз 2 два года.

Расчет количества подключений и расположение

Правила расчета количества подключений и расположение

Определение максимального количества подключений происходит по формуле:

где Pp – это общий радиус максимально допустимой длины пожарного рукава, Дл – длина рукава, равная высоте здания для тушения, В – разница между уровнем установки водяного насоса и поверхностью земли, КОВС – расстояние, на котором струя будет сохранять компактный вид, а не распадаться на капли, ω – угол наклона, обеспечивающий максимальное значение параметра КОВС.

Расположение гидрантов осуществляется из расчета сохранения напора воды не менее 15 литр/сек.

Диаметр пожарного гидранта

Внешний диаметр не ограничивается, в то время как внутренние размеры корпуса: 100, 125 и 150 мм. Нарушение этих правил не позволит получить лицензию на продукцию.

Высота ПГ ограничена в пределах от 50 до 350 см. Остальные параметры внешних размеров не ограничены.

Вес пожарного гидранта

В зависимости от внутреннего диаметра, установлен следующий вес для каждого погонного метра гидранта:

  • диаметр 100 мм – 85 кг;
  • диаметр 125 мм – 95 кг;
  • диаметр 150 мм – 105 кг за метр.

Исходя из этих условий, производители используют комбинированные материалы изготовления. В попытках оставить ту же надежность что и раньше, но уменьшить вес.

Подземные

Водопроводные сети в РФ оборудованы преимущественно подземными пожарными гидрантами. В ГОСТе Р 53961-2010 даны техтребования к ним и прописаны рекомендации по методам испытаний.

Оборудование используется для забора воды при помощи пожарной колонки. Именно этот элемент противопожарной сети является определяющим при маркировке установок. Устройства этого типа условно делят на «московские» и «ленинградские», на табличках их маркируют буквами «М» и «Л» соответственно.

Чаще всего водопроводные сети оборудованы тяжелыми чугунными московскими ПГ. При их установке используют фланцевые соединения. По ГОСТу Р 53961-2010 высота пожарных гидрантов выдерживается в пределах 500 – 3500 мм с шагом 250 мм. В техдокументацию ПГ включают следующие показатели:

  • давление в сети;
  • внутренний диаметр корпуса;
  • высота ПГ;
  • ход клапана;
  • обороты штанги до полного открытия ПГ;
  • гидравлическое сопротивление в устройстве;
  • масса.

При проверке пользуются данными по ГОСТу.

Конструктивно подземный ПГ представляет собой устройство, состоящее из трех частей: клапанной коробки, стояка и установочной головки. Рабочее давление у них вертикального типа. При установке в колодце согласно ГОСТу 5525 используются вместе с пожарной подставкой. По техническим требованиям, прописанным в ГОСТе 8220-85, подземные пожарные гидранты должны размещаться в колодце так, чтобы свободно закрывалась запорная крышка. Чтобы открыть ПГ, используют ключ пожарной колонки. Все неокрашенные элементы и открытую резьбу обязательно покрывают смазкой пресс-солидола (регламентировано ГОСТом 4366-76).

Приняты следующие показатели надежности подземных гидрантов:

  • срок службы – от 10 лет;
  • срок сохраняемости – от 1 года;
  • безотказная наработка – от 200 циклов.

Циклом ПГ считают последовательность действий: полное открытие системы, беспрерывная работа при рабочем давлении от 1 минуты и более, закрытие установки и слив воды через клапан.

Одним из условий успешного проведения операции по ликвидации возгораний является размещение знаков оповещения о месторасположении элементов противопожарной системы. Графическое изображение ПГ наносится на план местности, которым пользуются спасатели, выехавшие по вызову, а специальные таблички «Пожарный гидрант» крепятся на зданиях, близ которых расположены точки подключения к водопроводу. По ГОСТу 12.3.026-2001 знак «Пожарный гидрант» – это цветовой указатель с подсветкой. В этом же документе прописаны размеры и форма таблички: квадрат со сторонами от 20 до 50 см. Именно такие габариты позволяют быстро идентифицировать место расположения подземного ПГ на расстоянии до 25 метров. Знак содержит информацию о типе водонапорной линии и данные о диаметре трубы. Табличку размещают на высоте 2-6 метров над уровнем пола.

Техобслуживание подземного устройства проводится на основании ГОСТа 12.4.009. Состояние оборудования проверяют дважды в год. Эти мероприятия включают в себя:

  • контроль состояния крышки водопроводного колодца;
  • проверку исправности крышки гидранта;
  • проверку состояния резьбы ниппеля;
  • контроль верхнего квадрата штанги;
  • проверку целостности корпуса ПГ;
  • тестирование клапана на герметичность;
  • проверку уровня воды в гидранте и в колодце;
  • замеры усилия при открывании и закрывании клапана;
  • проверку смазки на резьбе;
  • анализ пропускной способности оборудования при работе с пожарной колонкой.

Несмотря на популярность подземного оборудования, у него есть ряд недостатков, связанных с несовершенной работой в условиях низких температур. Выделяют пять причин промерзания установок:

  1. Застой грунтовых вод в колодце из-за засора отверстия для выпуска воды из гидранта.
  2. Заполнение колодцев поверхностными водами из-за расположения ПГ в низинах или из-за расположения гидранта рядом с водопроводной колонкой (расстояние 1.5 – 5 м).
  3. Неисправность стояков: недозакрытие шарового клапана вследствие ослабевания резиновой прокладки, засорения пространства между прокладкой и седлом клапана песком или мелкими камешками.
  4. Расположение водопроводных линий выше уровня промерзания грунта.
  5. Несоблюдение эксплуатационной температуры.

Правила монтажа подземных гидрантов

Установка этого оборудования должна проводиться только строго в соответствии с нормами и стандартами. К эксплуатации разрешаются ПГ различных габаритных размеров и форм. Кран противопожарного оборудования в обязательном порядке должен быть на поверхности. Жидкость, которая циркулирует внутри системы трубопровода, имеет температуру не меньше, чем +1 градус. Если температура ниже, использовать данное оборудование невозможно.

Что касается жидкости в водопроводе, то температура ее по требованиям должна составлять +5 градусов. При этом максимально допустимый показатель не может превышать +50 градусов. Что касается давления среды, то оно допускается не больше, чем 10 МПа.

Монтаж подземного пожарного гидранта в специальных колодцах возможен только вертикально. Для надежности в нормативных документах рекомендованы к применению подставки. Прежде чем устанавливать оборудование, его промывают водой из колодца.

Устройство

Пожарные гидранты, по своей конструкции, в нашей стране делятся на два типа: Ленинградский и Московский. Второй пользуется большей популярностью из-за доступности цен, надежности и удобства монтажа. Но, по сути, между этими двумя видами нет большой разницы.

Изображение устройства пожарного гидранта.

Данное приспособление (любого типа) состоит из:

  • корпуса;
  • корпуса клапана;
  • клапана;
  • патрубка;
  • штанги;
  • ниппеля с резьбой (для крепления КПА);
  • крышки.

Производят данные устройства из чугуна (стали), благодаря чему срок службы достигает 18 лет. По высоте, гидранты могут быть 500–3500 мм (от 0,5 м до 3,5 м), в зависимости от типа оборудования.

Пожарной колонкой КПА является устройство, с помощью которого осуществляется открытие и закрытие подземного гидранта. Также колонка КПА необходима для крепления пожарных рукавов.

Пожарные гидранты (ПГ): подземный, надземный: устройство, ТТХ

Пожарный гидрант — это очень важный элемент общей системы обеспечения пожарной безопасности городов, населенных пунктов и предприятий. Уход и контроль за системами и сетями противопожарного водоснабжения очень важен для успешного пожаротушения, неотъемлемым элементом которой является пожарный гидрант (ПГ).

Гидрант пожарный — устройство на водопроводной сети, позволяющее подключать оборудование, обеспечивающее подачу воды для тушения пожара. Наличие пожарных гидрантов является отличительной особенностью сетей противопожарного водоснабжения.

Для пожарных нужд гидрант может быть использован и для непосредственной подачи воды в рукава. и как водопитатель насоса на пожарной машине.

К примеру, в нашей публикации по проверкам противопожарного водоснабжения приведены правила ухода и контроля за пожарными гидрантами.

Давайте теперь ближе разберем понятие пожарного гидранта. Пожарный гидрант это техническое приспособление предназначенное для отбора воды на нужды пожаротушения.

Пожарные гидранты подразделяются на:

По вариантам исполнения гидрантов и о их плюсах и минусах можно много говорить и спорить, но факт таков, что в России очень популярен (если так можно сказать) подземный пожарный гидрант, а в Европе, США и других странах надземный вариант ПГ.

В России в 95% случаях используется подземный ПГ – о нем и поговорим в первую очередь.

Подземный

Подземный пожарный гидрант – устанавливается на подземную водопроводную сеть, размещается в колодце, закрытом крышкой и используется совместно с пожарной колонкой.

ПГ который находится под землей

Предназначен для отбора воды на пожарные нужды с помощью пожарной колонки. Как и все технические приспособления, пожарный гидрант должен отвечать определенным нормам и правилам.

Раньше действовал ГОСТ 8220-85. (Дата окончания действия: 01 июля 2011)

Сейчас подробную информацию Вы можете найти в ГОСТ Р 53961-2010 Гидранты пожарные подземные.

Если быть точным в нашей стране применяют подземные гидранты двух типов – московского (буква М) и ленинградского (буква Л). Различие между ними (если не углубляться в технические особенности самого гидранта, а они есть) в устанавливаемой пожарной колонке, которая закрепляется на гидранте. Рассматривать будем московский ПГ.

Указательная табличка городских пожарных гидрантов размера 12×16 см, красного цвета и имеет надпись символов и цифровых значений белого цвета. На ней, кроме того, указаны номер пожарного гидранта, внутренний диаметр водопровода в дюймах. Буква Т на табличке указывает, что гидрант расположен на тупиковой сети водопровода, а буква К – на кольцевой.

 Отдельный материал по обозначениям:

Обозначение пожарного гидранта

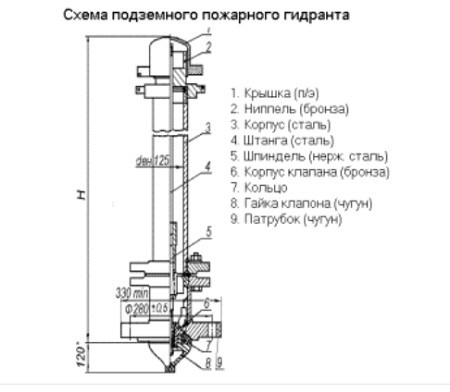

Пожарный гидрант подземный в разрезе

Техническое обслуживание

Предназначено для поддержания гидранта в постоянной технической готовности. Обслуживание гидранта на водопроводной сети производится в соответствии с требованиями ГОСТ 12.4.009-83.

Техническое состояние гидранта проверяют два раза в год: весной и осенью.

Проверка включает в себя:

  • Исправности люка и крышки водопроводного колодца;
  • Исправности крышки гидранта;
  • Исправности резьбы ниппеля;
  • Исправности верхнего квадрата штанги;
  • Исправности корпуса гидранта;
  • Герметичности клапана;
  • Наличия воды в корпусе гидранта и в колодце;
  • Легкости открывания и закрывания клапана;
  • Наличия консервационной смазки на резьбе ниппеля;
  • Работы гидранта с установкой пожарной колонки и определения пропускной способности (расхода воды) гидранта.

Меры безопасности

Перед работой проверить плотность резьбового соединения гидранта с пожарной колонкой.

При производстве ремонтных работ перекрыть водопроводную сеть, откачать воду из колодца.

Устройство

Говоря простыми словами, гидрант представляет собой полый цилиндр, по центру которого проходит штанга и вал, соединяющий нижний клапан с установочной головкой. Схема довольно простая, на ней выделяют 3 основные части:

  • коробку с клапаном;
  • стояк (корпус);
  • головку, на которую устанавливают колонку.

Шаровой клапан с уплотнительной резинкой расположен в нижней части. Он выполняет функцию затвора. Когда кран закрыт, резиновый уплотнитель прижат к краям проходного отверстия, не давая воде вытекать из трубопровода.

Передающий вращение вал (шпиндель) ввинчен во втулку клапана, а с другой стороны вал соединен через муфту со штангой, квадратной на концах.

Таким образом, вращая ключ, накинутый на головку штанги, вы проворачиваете шпиндель и открываете или закрываете клапан. Чтобы клапан двигался только поступательно строго в вертикальном направлении, с боков предусмотрены специальные зажимы.

В корпусе внизу проделано отверстие для трубки, позволяющее сливаться воде после использования устройства. Когда клапан открыт, боковой фиксатор закрывает сливное отверстие, не давая воде залить колодец. В дальнейшем оставшуюся воду из колодца можно удалить, откачав или вычерпав или же организовав дренажную систему.

Детали пожарного гидранта, устройство и принцип работы которого рассмотрены выше, часто контактируют с водой. По этой причине их делают из чугуна или оцинкованной стали. Чугунные изделия более тяжелые, но срок их службы обычно больше.

Согласно стандартам срок службы подземного гидранта не должен быть менее 10 лет. При соблюдении качества производства и правильной эксплуатации гидранты могут работать на протяжении 40 и более лет.

Правила расположения

Пожарный кран подключают к системе водопровода. Установка начинается с изучения положений стандарта. В нем сказано, что максимальная высота от пола должны быть 1,35 м. Если требуется установить второй спаренный кран, то уровень понижается до 1 м. В результате расстояние между двумя источниками водяных струй будет равным 35 см.

Понятно, что не всегда получается с точностью до миллиметра исполнить предписание стандартов. Поэтому разрешено отступать от норм максимум на 15 см. Расстояние считается от уровня пола до середины диаметра отводящей трубы.

Местом установки выбирают лестничные площадки с отоплением, холлы, коридоры и другие общедоступные места на этажах. На технических этажах, в подвалах или на чердаках пожарные краны устанавливают, при условии, что в них находятся сгораемые материалы.

Расположение должно быть удобным для осмотра, испытаний на водоотдачу, ремонта. Ничто не должно мешать высвобождению рукава из кассеты и раскатки в требуемом направлении. Положение первичных средств борьбы с огнем обозначают на плане эвакуации.

Не стоит путать пожарные краны с гидрантами, поскольку первые устанавливают внутри помещений, а вторые на внешнем водопроводе в колодце. Краны являются первичными инструментами тушения пожара, а гидрант используют для борьбы с огнем, когда он широко распространился.

Расположение

Место установки гидрантов планируют еще на этапе проектировки инженерных коммуникаций. Приехав тушить пожар, сотрудники службы МЧС должны быстро определить, где находится источник подачи воды.

По расположению относительно уровня грунта гидранты бывают: надземными и подземными.

Их устанавливают строго вертикально на фланец специальной подставки – части водопроводной сети. Обычно местом монтажа становится тройник водопроводной сети.

Подземный гидрант помещают в колодец с крышкой, что дает ему преимущество. Даже если он окажется на территории, охваченной огнем, то продолжит работать, подавая воду. Чтобы открыть гидрант, находящийся под землей (в люке), снимают крышку, а сверху устанавливают колонку, и уже к колонке подсоединяют шланги и рукава.

Существует бесколодезный способ установки. В этом случае гидрант частично засыпают землей, пряча верхнюю часть под специальный ковер с люком. Надземный способ установки считается более дорогим. К тому же выступающая часть может промерзать зимой, ее может сбить транспорт. Чтобы предотвратить замерзание, надземную часть необходимо утеплять.

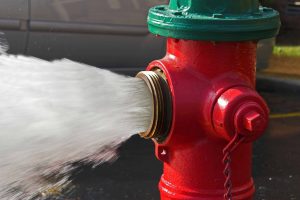

Наземный пожарный гидрант по устройству мало отличается от подземного. Надземный тип () представляет собой комбинацию гидранта и колонки. Дополнительной установки колонки не требуется.

Его используют преимущественно в странах Европы и США, применяют не только в пожарных, но и в хозяйственных целях, например, для полива. Сухой тип с регулировкой подачи воды можно применять в холодном климате, точно так же, как подземный.

Каким должен быть колодец

Как правило, деталировка колодца с гидрантом выполняется профессионалами. Однако если знать определенные требования использования оборудования данного типа, можно возвести колодец самостоятельно.

  • Колодец не стоит располагать на большой глубине. Подача воды должна осуществляться из скважины. При этом воду не обязательно очищать от примесей, главное, чтобы в ней не было камней.
  • Ширина колодца не должна быть менее 800 мм. Такие параметры позволят беспрепятственно включать и выключать оборудование.
  • Колодец изготавливается из пластиковых трубопроводов большого диаметра и железобетонных колец. Не рекомендуется опускать оборудование в выкопанный и неотделанный колодец, так как при небольшом смещении грунта его может попросту засыпать.

Советы по установке

При монтаже необходимо строгое соблюдение порядка работ:

  1. Сначала опора на поверхность, массивность которой зависит от веса конструкции.
  2. При присоединении с фланцами следить за вертикалью.
  3. Последним шагом — испытание, с надетой на ниппель колонкой для включения.

К каждому комплексу есть подробная инструкция с указанием особенностей применения.

Полезные советы по установке гидранта:

  • Антикоррозийное покрытие, с укрытием наружной секции от возможного огня.
  • Расстояние до проезжей части дороги не более 2,5 м.
  • Опоры бывают проходными и тупиковыми.
  • Обязательно учитывать глубину промерзания.
  • Если механизм устанавливается в колодце, то не допускается содержания мелких камней.
  • Диаметр не менее восьмидесяти сантиметров, для удобства в обслуживании.

Схема установки подземного ПГ наглядно представлена на изображении ниже:

Тумбы бывают – фланцевыми, раструбными, сварными. При привязке проекта учитываются количество арматуры, габариты лестницы обслуживания, необходимость утепления.

Эксплуатация пожарных гидрантов

Новые объекты подвергаются входному контролю. Это необходимо для фактической оценки состояния пожарного гидранта. После этого уже можно подключать гидранты и подготовить паспорт с техническими параметрами оборудования.

Эксплуатация пожарного гидранта при минусовых температурах в зимний период

Если эксплуатация постоянна, то периодически проводятся испытания. Поддержание работоспособности устройства обеспечивается проверками на наличие инородных предметов, взвесей.

Обслуживание и использование осуществляется в соответствии с правилами, указанными в документации изготовителя оборудования. В соответствии с ними устройство следует содержать в исправном состоянии. Требуется проверять их работоспособность и состояние водопровода, как минимум, дважды в год (в весенний и осенний период) с последующим составлением акта, в котором фиксируются проблемы. Зимой устройства утепляются и очищаются от снега. Подъезды к источнику воды должны быть подготовлены для проезда пожарной техники круглогодично.

Около гидрантов и по направлению к ним устанавливаются указатели (со светильником или светоотражающим покрытием). На них отмечается расстояние до воды. Запрещается остановка автомобильного транспорта на крышке колодцев.

Если участок водопровода или непосредственно установка были отключены или уменьшилось давление в сети, то человек, ответственный за объект, обязан известить об этом орган пожарной безопасности.

Характеристики гидранта-пистолета

Для тушения пожаров в горных выработках могут применяться гидранты-пистолеты. Их действие основано на разрыве участка трубопровода пороховым зарядом. Инструмент хранят в ящике и снабжают двумя патронами. В случае возгорания закрепляют на трубе с помощью быстрого зажима.

Поскольку происходит взрыв, использовать гидрант-пистолет можно только в условиях низкой концентрации метана (менее 1%). К важным техническим характеристикам относят:

  • диаметр отверстия, которое пробивает устройство (2,5 см);
  • пропускную способность;
  • массу в сборе без запасных частей, в сумке или в ящике;
  • габариты.

Отдельно указывают параметры трубопровода, к которому можно подключать пистолетный гидрант (давление в нем, толщину стенок, внешний диаметр).

Гидранты-пистолеты должны удовлетворять правилам безопасности в шахтах. Приобретая устройство, обязательно интересуются сертификатами и федеральными разрешениями.

Общие сведения о противопожарном водоснабжении

Как раньше, так и сейчас пожары тушат водой. Подают ее к месту горения разными способами, один из которых водопроводная система.

Противопожарное водоснабжение — это совокупность технических систем, сооружений и мероприятий, обеспечивающих бесперебойную подачу достаточного объема воды, чтобы потушить возникший очаг возгорания.

По локализации места монтажа пожарное водоснабжение различают на наружное и внутреннее. Оно базируется на естественных источниках воды или подающих воду трубопроводах под высоким или низким давлением. Для каждого вида существуют свои требования по водоотдаче.

Водопроводное и безводопроводное водоснабжение

К месту тушения воду можно доставить как по системе труб, так и забирать из природных и рукотворных источников, например, реки, озера, противопожарного резервуара.

Водопроводное водоснабжение

Забор воды из водопровода высокого давления происходит с использованием стационарных насосных станций. Это они поддерживают достаточный уровень давления в системе. На водопроводе с низким давлением устанавливается специальное передвижное оборудование, обеспечивающее нужный для пожаротушения напор.

В безводопроводной системе воду закачивает спецтехника, а доставка ее к очагу горения осуществляется пожарными цистернами или по пожарным рукавам. На берегах естественных или искусственных источников воды обязательно организуются площадки для подъезда автонасосов, либо устанавливается водозаборное оборудование

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
