Сп 9.13130.2009 техника пожарная. огнетушители. требования к эксплуатации
Содержание:
- Согласно СП 9.13130.2009
- Выбор вида огнетушителей
- Как правильно расположить огнетушители
- Расчет количества огнетушителей с учетом категории опасности и класса пожара
- Планировка помещения
- Определяем тип пожарной опасности
- Влияющие факторы на выбор огнетушителя
- Первичные средства пожаротушения: назначение, что к ним относится
- Экономический эффект от изменения системы оснащения огнетушителями
- Комплектация ЩП-Е
- Инструкция по использованию огнетушителя углекислотного типа
Согласно СП 9.13130.2009
4.2.1 Огнетушители следует располагать на защищаемом объекте в соответствии с требованиями ГОСТ 12.4.009 (раздел 2.3) таким образом, чтобы они были защищены от воздействия прямых солнечных лучей, тепловых потоков, механических воздействий и других неблагоприятных факторов (вибрация, агрессивная среда, повышенная влажность и т.д.). Они должны быть хорошо видны и легкодоступны в случае пожара. Предпочтительно размещать огнетушители вблизи мест наиболее вероятного возникновения пожара, вдоль путей прохода, а также около выхода из помещения. Огнетушители не должны препятствовать эвакуации людей во время пожара.
4.2.2 Для размещения первичных средств пожаротушения в производственных и складских помещениях, а также на территории защищаемых объектов должны оборудоваться пожарные щиты (пункты).
4.2.3 В помещениях, насыщенных производственным или другим оборудованием, заслоняющим огнетушители, должны быть установлены указатели их местоположения. Указатели должны быть выполнены по ГОСТ 12.4.026 и располагаться на видных местах на высоте 2,0-2,5 м от уровня пола, с учетом условий их видимости (ГОСТ 12.4.009).
4.2.4 Расстояние от возможного очага пожара до ближайшего огнетушителя определяется требованиями правил , оно не должно превышать 20 м для общественных зданий и сооружений; 30 м — для помещений категорий А, Б и В; 40 м — для помещений категорий В и Г; 70 м — для помещений категории Д.
4.2.5 Рекомендуется переносные огнетушители устанавливать на подвесных кронштейнах или в специальных шкафах. Огнетушители должны располагаться так, чтобы основные надписи и пиктограммы, показывающие порядок приведения их в действие, были хорошо видны и обращены наружу или в сторону наиболее вероятного подхода к ним.
4.2.6 Пусковое (запорно-пусковое) устройство огнетушителей и дверцы шкафа (в случае их размещения в шкафу) должны быть опломбированы.
4.2.7 Огнетушители, имеющие полную массу менее 15 кг, должны быть установлены таким образом, чтобы их верх располагался на высоте не более 1,5 м от пола; переносные огнетушители, имеющие полную массу 15 кг и более, должны устанавливаться так, чтобы верх огнетушителя располагался на высоте не более 1,0 м. Они могут устанавливаться на полу с обязательной фиксацией от возможного падения при случайном воздействии.
4.2.8 Расстояние от двери до огнетушителя должно быть таким, чтобы не мешать ее полному открыванию.
4.2.9 Огнетушители не должны устанавливаться в таких местах, где значения температуры выходят за температурный диапазон, указанный на огнетушителях.
4.2.10 Водные (если в заряде нет специальных добавок, понижающих температуру их применения) и пенные огнетушители, установленные вне помещений или в неотапливаемом помещении и не предназначенные для эксплуатации при отрицательных температурах, должны быть сняты на холодное время года (температура воздуха ниже 5 °С). В этом случае на их месте и на пожарном щите должна быть помещена информация о месте нахождения огнетушителей в течение указанного периода и о месте нахождения ближайшего огнетушителя.
4.2.11 Разбросанные или разделенные между собой пожароопасные участки помещения должны иметь индивидуальные средства пожаротушения.
Выбор вида огнетушителей
Определившись с классом пожароопасности помещения и произведя все расчеты, приходит время выбора самих огнетушителей. Основным критерием при их выборе является наличие в устройстве вещества, способного затушить предполагаемый вид возгорания, который был определен на предыдущих этапах. Наиболее удобны универсальные огнетушители. На каждом устройстве для тушения пожара стоит буквенная маркировка, говорящая о типе возгорания, с которым способно справиться находящееся в нем вещество.
Разновидности воздушно-пенных огнетушителей для различных типов зданий и помещений
Огнетушители могут быть:
• Пенные;
• Углекислотные;
• Водные;
• Хладоновые;
• Порошковые;
• Комбинированные.
Также они делятся на:
• Переносные или ручные(вес менее 20 кг);
• Передвижные (до 400 кг).
Если вы устанавливаете водный огнетушитель, необходимо обратить внимание на температурный режим в помещении, так как в сравнении с порошковыми и углекислотными огнетушителями предел выдерживаемой ими температуры довольно мал. Порошковые огнетушители хоть и дешевле углекислотных, но пользоваться ими можно не везде, так как мелкие частицы вещества проникают в малейшие щели, нанося тем самым вред имуществу на объекте
https://youtube.com/watch?v=X3eG-MIHSQA
Углекислотными огнетушителями пользуются тогда, когда необходимо устранить пожар, который не может продолжаться без доступа воздуха. То есть, для тушения очага возгорания в квартирах, автомобилях они не подходят.

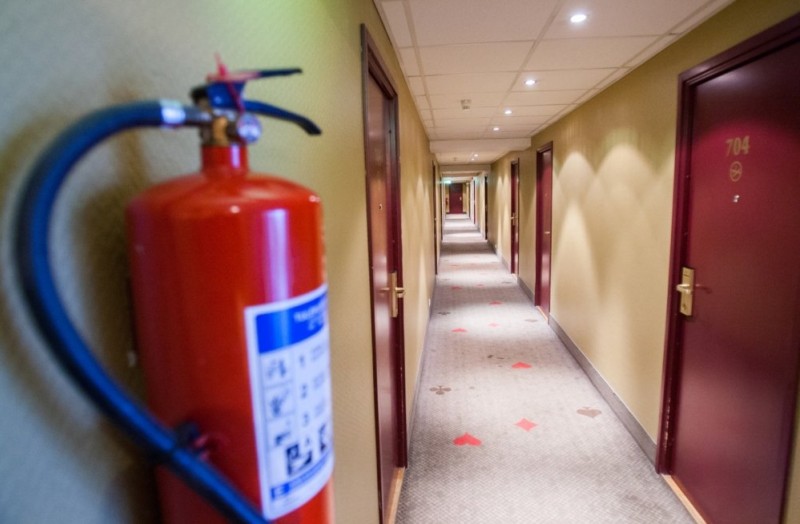

Как правильно расположить огнетушители
Вопрос, поставленный заголовком этого раздела, на самом деле важен. Ведь именно от доступности огнетушащего прибора зависит, как быстро приступят к тушению пожара. Поэтому в двух первых ГОСТах из предыдущего раздела оговариваются нормативы мест расположения огнетушителей.
- На каждом этаже производственного или складского помещения должно быть установлено по два переносных устройства. Или один передвижной. Но тут все зависит от мощности последнего. При этом учитывается, что такое количество должно быть использовано, если очаг возгорания не меньше 1 м2. К примеру, разлита горючая жидкость небольшого объема, которая может стать причиной большого пожара на предприятии.
В каждом помещении должно быть определенное количество огнетушителей
- Но необходимо все равно провести более точный расчет. Он указан в приложении номер один к Правилам . Есть и такой законодательный акт. В приложении учитываются категории и классы помещений, разделенных по пожарной безопасности. Для каждого помещения производится свой расчет.
- Если помещения оборудованы автоматическими системами или установками пожаротушения, то количество огнетушащей техники можно сократить вдвое.
- Огнетушащие устройства должны располагаться в легкодоступных местах, со свободными подходами. При этом они не должны загромождать эвакуационные пути и выходы. Хранение огнетушителей производится в открытом виде (на полу, на стенах) или в закрытых ящиках или шкафах.
- Приборы должны находиться в работоспособном состоянии с опломбированными пусковыми устройствами.
- Максимальная масса переносных моделей – 20 кг, передвижных – 400 кг.
- Установка первичного средства пожаротушения на стену должна быть надежным. Для этого используют специальные кронштейны, а не саморезы или гвозди.
- Если масса огнетушителя до 15 кг, то его верхняя точка от пола должна располагаться на высоте 1,5 м. Если масса превышает 15 кг, тогда высота расположения – 1 м.
Передвижная модель на складе
Расчет количества огнетушителей с учетом категории опасности и класса пожара
Чтобы посчитать, какое количество огнетушителей должно быть в помещении, в первую очередь нужно определить назначение объекта. Для производственных, складских и общественных строений предусмотрены различные нормы противопожарного оснащения.
Для объектов складского и промышленного назначения важно определить категорию пожарной опасности. Для общественных заведений этот показатель не учитывается – им автоматически присваивается высокий уровень риска по причине наличия пожароопасных факторов наряду с одновременным присутствием большого количества людей
Категория опасности и класс пожара
Категория пожароопасности присваивается в соответствии с уровнем риска возгорания. Для определения этого показателя используется техническая документация на здание. Так помещения с наивысшим пожарным риском относят к категории А, а наиболее безопасные объекты получают категорию Д.
Кроме того, анализ объекта позволит предусмотреть тип пожара, вероятный для конкретных помещений. Он зависит от материалов и оборудования, находящихся внутри помещения.
- Пожар класса A – твердые вещества и материалы (дерево, бумага, текстиль);
- Пожар класса B —легковоспламеняющиеся жидкости и твердые материалы, склонные к плавлению;
- Пожар класса C —газы;
- Пожар класса D –металлы и различные сплавов;
- Пожар класса E –электрические приборы и установки.
Получается, что установив назначение объекта, можно определить вероятный характер пожара: в офисе существует риск возгорания электроприборов, мебели или бумаги (), а на автозаправке может вспыхнуть горючая жидкость (класс пожара В).
Нормы оснащения помещений ручными огнетушителями: таблица
Рассчитать количество огнетушителей на определенную площадь поможет сводная таблица, в которой учтены описанные выше критерии оценки помещения.
Пояснения к таблице:
- Рядом с названием типа огнетушителя указан объем его содержимого.
- Для углекислотных и порошковых огнетушителей указано 2 типа маркировки по вместимости: первый вариант подразумевает объем в литрах, второй – массу в килограммах. Для противопожарного оснащения объектов допускается использование устройств обоих типов.
- На пересечении клеток находится знак, который показывает, допустимо ли использовать выбранный тип огнетушителя в определенных условиях, где «++» — рекомендовано, «+» — допустимо, «-» — не допустимо.
Расчет первичных средств пожаротушения, пример:
Посчитаем количество средств пожаротушения для торгового центра с суммарной площадью 3894 м2 и классом пожара А. Поскольку в таблице максимальная расчетная площадь – 800 м2, то общую площадь объекта нужно разделить на табличный максимум. Получается коэффициент 4,86, который округляем до 5. Выбрав вид используемых огнетушителей, рекомендуемое число из таблицы умножаем на 5.
Планировка помещения
Данный этап – наиболее сложный и трудоемкий. При подсчете количества устройств на площадь объекта необходимо обязательно учитывать планировку оснащаемого ими сооружения. Расчет количества огнетушителей на площадь помещения выполняется двумя способами:
- Измерив расстояние от возможного очага возгорания до предполагаемого места установки огнетушителя;
- Подсчитав количество огнетушащих средств, исходя из площади помещения.
Согласно типовым нормам расположения огнетушителей, расстояние и место их расположения определяются согласно категории помещения. Таким образом, первичное оборудование для пожаротушения устанавливается:
- В общественных зданиях — на расстоянии не более 20 м между вероятным очагом возникновения пожара и средством его тушения;
- В сооружениях, с присвоенной категорией пожароопасности А,Б,В – на расстоянии, не превышающим 30 м от предполагаемого места возгорания и огнетушителя;
- В помещениях категории Г – максимум 40 м;
- Объекты с категорией Д – не больше 70 м от возможного источника возгорания.
На плане помещения можно определить самые оптимальные места для размещения огнетушителей
Руководствуясь этими сведениями, можно подобрать оптимальное место для установки огнетушителя или системы пожарной безопасности.
Такой метод расчета официальный, но существует пусть и не признанный официально, но используемый многими способ. Расчет необходимого количества огнетушителей основан на соотношении объема находящегося в огнетушителе пенообразного вещества и предполагаемой площади пожаротушения. Установлено, что 1 кг огнетушащего вещества хватает на 25 квадратных метров площади, охваченной огнем. То есть за основу берется предполагаемый размер очага возгорания и самого пожара.
Для небольшого помещения устанавливают ручной огнетушитель, тогда как для объектов с большой площадью, где существует риск возникновения серьезных возгораний и взрывопожарной опасности, настоятельно рекомендуется устанавливать передвижные системы огнетушения.
Исходя из планировки сооружения, при расчете количества огнетушителей также необходимо учитывать следующие нюансы:
- На каждом этаже здания должно быть установлено минимум два ручных огнетушителя;
- Вероятно оснащение как ручным, так и передвижным оборудованием;
- При расчете количества огнетушителей на несколько мелких площадей можно суммировать их квадратуру и производить расчеты как для единого объекта;
- Если помещение оборудовано автоматической системой пожаротушения, количество огнетушителей в нем можно сократить в два раза от предусмотренной для них нормы;
- В случае, когда объекту присвоена категория пожароопасности Д, а его площадь не превышает 100 квадратных метров, огнетушители в нем можно не устанавливать;
- При обнаружении в помещении нескольких потенциально опасных очагов сразу нескольких категорий пожара, выбирается оптимальный для всех случаев вариант расположения первичных средств его тушения;
- В помещениях с электронным оборудованием, архивах, музеях и прочих подобных объектах огнетушитель выбирают, учитывая влияние огнетушащего вещества на находящиеся в помещении материалы.
Комбинируя оба метода подсчета и учитывая все перечисленные нюансы, можно рассчитать правильное количество огнетушителей для помещения любой площади и назначения, определить их место расположения и объем содержащегося в них состава для тушения пожаров.
Определяем тип пожарной опасности
Следующим пунктом будет выяснение, какие у вас в помещении есть горючие вещества и легко воспламеняемые материалы. Обязательно учитывайте не только временно присутствующие вещества, влияющие на определение класса пожара, но и материалы, входящие в состав окружающего вас строения.
Зачастую само здание может быть источником возгорания, его обивка, состав, покрывающий стены. Не поленитесь поднять документацию на охраняемое здание и узнать все-таки, чем там строители «начинили» вашу постройку.
Эти данные помогут вам определить класс пожара здания, что, в свою очередь, повлияет на выбор типа огнетушителя.
Напомню вам классы пожара:
- А – возгорание твердых органических материалов с тлением. Это ткань, дерево, бумага, т. е. все то, что обычно есть в жилых помещениях и не только.
- В – возгорание твердых плавящихся материалов. Сюда же относятся горючие жидкости.
- C – пожар газов.
- D – твердых сплавов металлов.
- E – электроустановок и приборов.
Влияющие факторы на выбор огнетушителя
При расчетах минимального количества и типа огнетушащего вещества необходимо принять во внимание следующие факторы:
- Класс пожаростойкости защищаемого здания;
- Класс горючести материалов, которые находятся в строении;
- Предельная площадь помещения его планировка;
- Огнетушащая способность вещества, которым комплектуются огнетушители.
Выбирая тип и величину огнетушителя, а также вид огнетушащей смеси, которой он наполнен, необходимо учесть следующие факторы:
- Температурные условия эксплуатации сооружения влияют на выбор типа огнетушащего вещества (в строениях, где рабочая температура опускается ниже 0° нельзя использовать водосодержащие огнетушащие вещества);
- Если в результате воздействия огня есть риск возникновения разнотипных очагов возгорания (комбинированный пожар), то строение следует укомплектовывать универсальными средствами пожаротушения, которые смогут обеспечить ликвидацию более разнообразных классов пожаров.
- Если на одном этаже сооружения расположены однотипные помещения небольшой площади, которые относятся к одной категории пожарной опасности, то расчет количества средств пожаротушения можно осуществлять на основе общей суммарной площади этих помещений;
- Общественные здания и сооружения независимо от класса пожарной опасности должны комплектоваться минимум двумя огнетушителями на один этаж.
- При выборе типа огнетушащего вещества следует учитывать специфику его взаимодействия с материалами, которые размещаются в помещениях. К примеру, дата-центры, телефонные подстанции, архивы, музеи необходимо укомплектовать специализированными огнетушителями, активные вещества которых не повредят материалы и изделия.
- Если строение укомплектовано автоматической установкой пожаротушения, то помещения комплектуется только на 50% от рассчитанного по нормативам количества огнетушителей на площадь.
- В сооружениях категории Д, которые относятся к строениям пониженной пожароопасности, с площадью не превышающий 100м2 огнетушители можно не размещать.
Первичные средства пожаротушения: назначение, что к ним относится
В шкафах обычно хранится инвентарь и средства, которые способны локализовать либо ликвидировать возгорание на начальных стадиях. Для борьбы с неконтролируемым пожаром их будет недостаточно, кроме того, их применение может быть опасным для жизни. Ниже будет рассмотрена и описана наиболее полная комплектация, которая поможет практически во всех случаях.
Огнетушители![](/wp-content/uploads/1/d/f/1df61335390bad13948c471cc4ed64c7.png)
Самый распространенный способ быстрого пожаротушения, его разнообразный наполнитель способен ликвидировать только что начавшееся возгорание практически в любой зоне. Различают три основных типа баллонов:
- ОП (порошковые) – используются для тушения пожара электроприборов, которые находятся под напряжением до 1000 В, а также для тушения горения продуктов нефтепереработки и горючих материалов;
- ОУ (углекислотные) – применяются для тушения таких возгораний, продолжение которых невозможно без доступа кислорода, они очень эффективно сбивают пламя, при этом не повреждая сам материал;
- ОВП (воздушно-пенные) – обычные варианты, которые используются при горении твердых, жидких и тлеющих материалов. Их нельзя применять для тушения электрических установок.
Огнетушитель обязательно должен находиться в каждом щитке, также он может располагаться на стенах отдельно с соответствующей маркировкой.
Пожарное полотно
Представляет собой полотно большой площади, которое изготавливается из негорючих материалов, например, асбеста. Используется для перекрытия доступа кислорода к открытом огню – возгорание плотно накрывается полотном. Не подходит для тления некоторых металлов и прочих веществ, горение которых может продолжаться без доступа кислорода, однако, временно избежать сильного задымления и выиграть время для эвакуации точно поможет. Хранится свернутым в рулон. Содержание полотна в современных зонах необязательно, но рекомендуется как эффективное средство.
Прочий инвентарь
Дополнительные инструменты пожаротушения
К нему относится механический инструмент, который выполняет вспомогательную роль в пожаротушении. Это могут быть крюки, багры, ломы, совковые и штыковые лопаты, песок, конусообразные и цилиндрические ведра, а также топоры разных размеров. Так как инвентарь изготовлен в основном из металла, он должен быть хорошо защищен от коррозии, содержаться в надлежащем состоянии и ремонтироваться каждый раз после применения.
Щит
Используется как отдельный элемент для размещения пожарного инструмента. Обычно щит – это стенд открытого типа, где на специальных креплениях устанавливается механический инвентарь. Также рядом с ним устанавливают емкость для песка, который удобно набирать лопатой в ведра. Главный недостаток – отсутствие защиты содержимого от атмосферных явлений, поэтому он нуждается в постоянном уходе.
Кран![](/wp-content/uploads/0/a/7/0a71de1dc491868b8087b9b04acf42f8.png)
Первое и единственное первичное средство пожаротушения, которое может использоваться в тушении пожара практически любого масштаба. Представляет собой вентиль и разъем для подключения рукавов. Для их размещения необходима разведенная по зданию и территории предприятия система пожарного водопровода, к которой также можно присоединить гидранты.
Шкаф
Отдельно стоящие единицы используются для установки внутри пожарного крана, содержания одной или нескольких секций пожарного рукава, а также огнетушителей различного назначения. Используется как самостоятельная противопожарная единица, либо совместно с пожарным щитом.
Требования к шкафам
Выдвигается несколько основных требований:
- корпус и его отделка должны быть выполнены из негорючих материалов;
-
конструкция должна обеспечивать легкий доступ ко всему содержимому.
Данные пункты должны быть соблюдены еще на этапе установки, а содержание разнообразных первичных средств пожаротушения должно быть наиболее обширным.
Способ использования
Обычно шкаф является первым рубежом при возникновении возгорания, поэтому важно уметь пользоваться им в экстремальных случаях. Если есть необходимость воспользоваться рукавом:
- открыть дверцу;
- раскатать рукав по направлению к точке возгорания;
- вращательным движением по часовой стрелке подключить его к крану;
- подать давление воды в рукав, открыв вентиль.
Параллельно другие люди могут использовать огнетушители, если необходимо устранить огонь на электроприборах, при этом важно знать содержание баллона
Экономический эффект от изменения системы оснащения огнетушителями
Средняя стоимость порошковых приспособлений весом 4 кг составляет около 700 руб.*, 9 кг обойдется в 1400 руб., баллон в 100 л будет стоить 10 500 руб. Ранг 4А самый дешевый — 900 руб.
Важно!Постановление Правительства № 390 «О противопожарном режиме» указывает, что цена оснащения средствами пожаротушения составит 122 550 руб. Стоимость оснащения приборами, согласно Постановлению № 947 «О внесении изменений в Правила противопожарного режима в РФ», определена в размере 122 499 руб
В данном случае цена сложилась с использованием средства ранга 6А. Если в эксплуатацию вводят ранг 10А, то цена снизится и составит 120 900 руб. Расчеты показали, что оснащение огнетушителями помещений по новым положениям экономически выгоднее на 150-2000 руб
Стоимость оснащения приборами, согласно Постановлению № 947 «О внесении изменений в Правила противопожарного режима в РФ», определена в размере 122 499 руб. В данном случае цена сложилась с использованием средства ранга 6А. Если в эксплуатацию вводят ранг 10А, то цена снизится и составит 120 900 руб. Расчеты показали, что оснащение огнетушителями помещений по новым положениям экономически выгоднее на 150-2000 руб.
Комплектация ЩП-Е
Багор – 1 шт. Комплект для резки электропроводов: ножницы диэлектрические, боты диэлектрические, коврик – 1 к-т. Противопожарное полотно – 1 шт. Лопата совковая – 1 шт. Ящик для песка ЯП-0,5 – 1 шт. Огнетушитель ОП-8 – 1 шт.
Технические характеристики
Наименование | Цвет корпуса | Цвет двери | Размер, мм | Масса, кг |
Щит пожарный закрытый | Красный | Белый | 1200х700х300 | 17 + масса пожарного инвентаря |
Ну вот, примерно таким образом, примерив параметры Вашего объекта к пунктам таблички, Вы сможете верно определить требуемое Вам количество огнетушителей и параметры и количество пожарных щитов.
На этом статью «количество огнетушителей необходимое на объекте» завершаю, надеюсь статья будет Вам полезна, предлагаю читать другие публикации на нашем сайте по ссылкам
https://www.norma-pb.ru/voprosy-otvety-besplatnye-konsultacii-obzor-6/ — вопрос-ответ (бесплатные консультации), ответы на запросы наших Читателей по тематике пожарной безопасности, пожарные нормы, пожарная автоматика, нормы пожарной безопасности. Статья №6
https://www.norma-pb.ru/terrorizm-i-protivodejstvie/ — терроризм и противодействие терроризму на конкретном объекте с массовым пребыванием людей. Паспорт безопасности на объект с массовом пребыванием людей.
https://www.norma-pb.ru/pozharnaya-bezopasnost-zdanij/ — пожарная безопасность зданий. Активная и пассивная противопожарная защита объекта. Огнезащитная краска “КМД-О-Металл”, производства компании “Брандтрейд”
https://www.norma-pb.ru/ipdl-pravilnoe-rasstoyanie-pri-montazhe/ — ИПДЛ. Правильные расстояния при монтаже между извещателями. Пятнадцатая статья из цикла “Пожарная автоматика”.
https://www.norma-pb.ru/nedorogaya-pozharnaya-signalizaciya-ili-medvezhya-usluga/ — недорогая пожарная сигнализация или медвежья услуга. Бывает ли недорогой противопожарная автоматика и что вообще дороже чем деньги. Мнение со стороны.
Наша группа В Контакте – https://vk.com/club103541242
Мы в Одноклассниках – https://ok.ru/group/52452917248157
Мы в Facеbook —
Мы на Майле – https://my.mail.ru/community/norma-pb/
Мы в Яндекс-ДЗЕН —
Инструкция по использованию огнетушителя углекислотного типа
Принцип его работы состоит в следующем: при открытии клапана СО2 стремится к раструбу, изменяя свое состояние (от сжиженного к твердому). Происходит резкий температурный скачок до -70˚С. СО2 контактируя с горящей средой «перекрывает пламени кислород», а как известно, без кислорода процесс горения прекращается. Инструкция по пользованию огнетушителем углекислотного типа такова:
- срываем пломбу и выдергиваем чеку (она защищает агрегат от автоматического срабатывания)
- раструб направляем на пламя
- надавливаем на рычаг или рукоятку (смотря какая конструкция аппарата)
Подходить к зоне воспламенения необходимо на дистанции не менее 3 метров. По окончанию эксплуатации, то есть после ликвидации пламя, опускаем рукоятку и завинчиваем вентиль. Для повторной эксплуатации необходима свежая заправка баллона СО2.
