Гост р 53279-2009. техника пожарная. головки соединительные пожарные. общие технические требования. методы испытаний

Назначение и сферы применения

Арматуру делят на следующие разновидности по области использования:

Промышленная (industrial pipeline) – эксплуатируется в различных отраслях промышленности без каких-либо специальных требований от пользователей.

Специальная (tailored) – рассчитана на эксплуатацию в условиях с конкретными характеристиками транспортируемой и окружающей среды.

Для опасных производств (for hazardous facilities) – применяется на объектах, где используют вредные и опасные для здоровья человека реагенты (горючие, взрывчатые, легковоспламеняющиеся, токсичные и прочие вещества) а также оборудование, эксплуатируемое под напором от 0,07 МПа или при температурных параметрах рабочего тела свыше 115 °С.

Санитарно-техническая (sanitary, plumbing) – запорная арматура для водопровода, монтируемая на санитарную технику. Рядовой потребитель наиболее часто сталкивается с шаровыми кранами, устанавливаемыми под раковинами и унитазами перед гибкими подводками, при подключении к водопроводу стиральных и посудомоечных машин.

Судовая (ship, marine)- размещаемая на трубных коммуникациях и оборудовании судов.

Вакуумная (vacuum) – работающая при давлениях ниже атмосферного.

Контрольная (monitoring) – регулирующая подачу среды в контрольную, измерительную аппаратуру и приборы.

Криогенная (cryogenic) – работающая в среде с температурой от 0 до 120 °К.

Отсечная (quick-acting) – быстросрабатывающая в соответствии с техпроцессом производств.

Приемная (inlet) – обратного типа действия, монтируемая на концевой части трубопровода до электронасоса.

Противопомпажная (antisurge)- отвечающая за снижение разбежки в расходе рабочего тела компрессоров.

Рис. 5 Водопроводная арматура в коммунальном хозяйстве

Редукционная (pressure-reducing (throttle) – выполняющая функции по понижению напора в сетях за счет повышения гидросопротивления.

Спускная (bleed, blow-off, drain) – выполняет функции по сбрасыванию больших объемов жидкостей из резервуаров и трубопроводных систем в короткое время.

Пробно-спускная (sampling and bleed) – используется при отбирании проб и определения наличия среды, сбрасывания ее из различного типа резервуаров, котельного оборудования.

Устьевая, нефтегазовая (wellhead, oil-and-gas field) – рассчитана на функционирование в трубах нефтедобывающих скважин, их обвязке и за границами трубопроводов.

Нефтегазодобывающая или фонтанная (christmas tree) – устанавливается в устье скважинных труб при нефтегазодобыче.

Фонтанная (устьевая) елка (christmas tree) – вспомогательная разновидность при установке устьевых приборов, предназначена для обеспечения нормального функционирования последних.

С обогревом (with heating, jacketed) – имеет встроенный в корпус электрокабель или накрыта сверху теплозащитным кожухом. В пространство между корпусом и кожухом подают тепловой носитель, к примеру, пар или нагретый воздух.

Энергетическая (energy, power) – относится к специальным разновидностям для функционирования на объектах энергетической промышленности.

Рис. 6 Фланцы и приварные торцы

Конструктивные особенности корпусов

ГОСТ 24856-2014 принята классификация ЗА по конструкции корпусов, отличающихся следующими особенностями:

Многоходовая (multiport, multiway) – выполняет функции одновременного распределения и смешения, при этом среда поступает одновременно или с определенной очередностью в один или больше патрубков. После смешения и распределения рабочее тело выходит из одного или нескольких отводов в одно время или по очереди. Общее количество всех патрубков в данного типа приборах больше двух.

Неполнопроходная или зауженная (educed bore) – имеет диаметр проходной части меньше внутреннего размера входного патрубка.

Полнопроходная (full-bore) – имеет диаметр проходного участка с затвором равным или чуть больше внутреннего размера входного и выходного подсоединительных отводов.

Проходная (straight pattern (globe)) – имеет подсоединительные отводы, взаимопараллельные или размещенные на одной оси.

Прямоточная (oblique, Y-pattern) – в клапане шпиндельная или штоковая ось размещена не под углом 90 градусов относительно осевой линии подсоединительных отводов на корпусе. В большинстве устройств подобного типа угловой размер между шпиндельной осью и центральной осевой линией патрубков делают равным 45 градусов по соображениям уменьшения гидравлического сопротивления потоку.

Рис. 8 Полнопроходные и неполнопроходные изделия

Со смещенными осями или разнесенными патрубками (of (with) displaced nozzles (ends)) – проходные разновидности с осями вводов на разных линиях и размещенных параллельно.

Трехходовая (three-way) – относится к разновидности многоходовых, при функционировании среда поступает в оба патрубка и выходит в один. Противоположный вариант, когда транспортируемое рабочее тело входит в один отвод и выходит сразу через два или поочередно сквозь каждый из них.

Переключающая (changeover, switching device) – специальный трехходовой вид для применения в узлах с предохранительными клапанами.

Угловая (angle pattern) – имеет подсоединительные отводы, размещенные взаимно перпендикулярно или в разных плоскостях.

Аксиальной клапан (axial) – в устройстве затвор передвигается вдоль центральной оси корпусных присоединительных отводов.

Рис. 9 Разновидности корпусов

Возможно будет интересно: Кран шаровый 11б27п1 – конструкция, характеристики, стоимость

Приложение 6

АКТ

_{(хозпитьевые нужды) (пожаротушения СНиП 2.04.02-84 таб.5-8)}Приложение 7Испытание с помощью пожарных АЦ с использованием пожарных стволовИспытание ПГ

1. Установить пожарную АЦ на испытываемый пожарный гидрант.
2. Соединить АЦ и ПГ напорным рукавом d=77 мм (длина рукава 4 м.).
3. Между ПГ и напорным рукавом установить вставку № 1 с манометром.
4. От выпускного патрубка АЦ проложить рукавную линию d=77 мм со стволом ПЛС-20 и насадком 28 мм, при этом между рукавом и стволом установить вставку № 2 с манометром см. рис. 1.
5. Открыть вентиль ПГ, по манометру вставке № 1 определить первоначальное давление в водопроводной сети.
6. Включить в работу насос на АЦ, постепенно увеличивая обороты до тех пор, пока напор на манометре вставке № 1 не достигнет 1 атм. (10 м вод. ст.). По истечении 1 минуты зафиксировать показания манометра вставки № 2.

Примечание:

1. По показаниям манометра вставки № 2 и диаметра насадка лафетного ствола определить водоотдачу пожарного гидранта (см. таблицу № 1).

Испытание ПВ

1. Установить пожарную АЦ на испытываемый пожарный водоем (рис. 2).
2. Соединить АЦ и ПВ всасывающим рукавом d=125 мм или напорно-всасывающим d=75 мм (длина рукава 4 м).
3. От выпускного патрубка АЦ проложить рукавную линию d=77 мм со стволом ПЛС-20 и насадком 32 мм (в случае отсутствия заменить диам. 25 или 28 мм).
4. Открыть вентиль ПВ.
5. Включить в работу насос на АЦ, постепенно увеличивая обороты. Если манометр на вставке № 1 показывает 10 атм. (100 м вод. ст.) и не происходит срыва работы пожарного насоса по истечении 1 минуты зафиксировать показание манометра на вставке № 1.
6. По показаниям манометра на вставке и диаметра насадка лафетного ствола определить водоотдачу пожарного водоема (см. таблицу № 1).

Схема испытания водопроводной сети и пожарных водоемов на водоотдачу

Вычисления

В геометрии расстояние между двумя точками, А и В, с координатами A(x₁, y₁) и B(x₂, y₂) вычисляют по формуле:

В физике длина — всегда положительная скалярная величина. Ее можно измерить при помощи специального прибора, одометра. Расстояние измеряется по траектории движения тела

Важно не путать расстояние с перемещением — вектором, измеряемым по прямой от точки начала пути до точки конца пути. Перемещение и длина одинаковы по величине только если тело двигалось по прямой

При известной частоте оборота колеса или его радиуса можно вычислить расстояние, пройденное этим колесом. Такие вычисления полезны, например, в велоспорте.

Автор статьи: Kateryna Yuri

Unit Converter articles were edited and illustrated by Anatoly Zolotkov

Цапковое соединение

Цапковое соединение с наружной резьбой применяют, когда арматура ввинчивается в тело какого-либо аппарата, прибора или машины, в основном для мелкой арматуры высокого давления.
 

Цапковые соединения применяются для КИП и лабораторий.
 

Цапковое соединение, имеющее наружную резьбу, используют для ввинчивания арматуры непосредственно в тело сосудов, аппаратов, приборов и машин.
 

Цапковые соединения применяются для КИП и лабораторий.
 

Цапковое соединение применяется в случаях, когда арматура должна ввертываться одним концом в тело резервуара, аппарата или котла. В табл. 5 приведены условные проходы и допустимые условные давления в зависимости от материала корпуса и резьбы.
 

Что представляет собой цапковое соединение.
 

Для мелкой арматуры высоких давлений, которую обычно изготовляют из поковок или проката, чаще всего применяют цапковое соединение с наружной резьбой под накидную гайку.
 

По виду соединения с трубопроводами арматура делится: на фланцевую; резьбовую — с внутренней ( муфтовое соединение) и наружной ( цапковое соединение) резьбой; сварную — с концами, привариваемыми к трубопроводам.
 

К разъемным соединениям относятся фланцевые, цапковые и муфтовые1, Распространенным способом присоединения арматуры является фланцевое; Фланцевые соединения, рассчитанные на условное давление 0 1 — 20 МПа, стандартизованы. Цапковое соединение, имеющее наружную резьбу, применяют для ввинчивания арматуры с малым DJ непосредственно в тело сосудов, аппаратов, приборов и машин.
 

К разъемным соединениям относятся фланцевые, цапковые и муфтовые1, Распространенным способом присоединения арматуры является фланцевое; Фланцевые соединения, рассчитанные на условное давление 0 1 — 20 МПа, стандартизованы. Цапковое соединение, имеющее наружную резьбу, применяют для ввинчивания арматуры с малым DJ непосредственно в тело сосудов, аппаратов, приборов и машин.
 

В муфтовом резьбовом соединении герметичность достигается применением мелкой резьбы соответствующей длины и поперечного сечения, а также специальных смазок, не растворяющихся в перекачиваемом продукте и обладающих большой вязкостью при рабочих условиях. В цапковом соединении герметичность обеспечивается металлической прокладкой, которая зажимается накидной гайкой между специально обработанными поверхностями соединяемых труб, а также специальными смазками.
 

Для мелкой арматуры высоких давлений, которую обычно изготовляют из поковок или проката, чаще всего п-рименяют цапковое соединение с наружной резьбой под накидную гайку.
 

Для мелкой арматуры высоких давлений, которую обычно изготовляют из поковок или проката, чаще всего применяют цапковое соединение с наружной резьбой под накидную гайку.
 

Технический осмотр арматуры предназначен для определения состояния и пригодности ее к дальнейшей эксплуатации. При техническом осмотре выполняют внешний осмотр и мелкий ремонт арматуры в рабочем состоянии. В первую очередь осматривают и определяют качество присоединительных фланцев, резьбовых муфт и цапковых соединений

При этом обращают внимание на отсутствие утечек газа, наличие полного комплекта болтов, гаек и шпилек, целость маховика и надежность его крепления, состояние окраски и смазки поверхностей. Затем проверяют подвижность ходовой части арматуры, открывая затвор на полную величину

После двукратного опускания и поднимания затвора вентилей и задвижек проверяют на герметичность сальник. В случае тяжелого хода шпинделя или наличия утечки газа производят перенабивку сальника, для чего снижают давление в трубопроводе, поднимают вверх до отказа затвор с целью перекрытия сальникового пространства

После отключения сальниковой полости осторожно снимают крышку и втулку сальника и добавляют или заменяют набивки сальника. Затем набивку сальника затягивают вновь, проверяют действие привода и определяют герметичность сальника обмы-ливанием

При техническом осмотре окрашивают наружные поверхности арматуры, а резьбы смазывают защитной смазкой, затем восстанавливают номерные знаки и указатели направления открывания.
 

Типы запорной арматуры и классификация

Тип (type) арматуры – это классификация ее по направлению движения запорно-регулировочного элемента относительно потока среды и определение отличительных особенностей конструкции.

ГОСТ 24856-2014 регламентирует следующие типы ЗА:

• Задвижка (gate) – устройства с управляющим элементом, двигающимся под прямым углом к потоку.
• Клапан (globe valve) – прибор с затворным или регулировочным элементом, перемещающимся параллельно потоку.
• Кран, вентиль (ball, plug) – устройство с затворно-регулировочным элементом в форме вращающегося тела или его фрагмента, оборачивающимся вокруг своей оси. При этом запорный узел может располагаться в угловом положении по отношению к направлению потока среды.
• Дисковый затвор (butterfly valve) – тип устройств, у которых затворный или регулировочный элемент сделан в форме диска. Диск вращается вокруг оси, которая может располагаться в перпендикулярном или угловом направлении к потоку.

Рис. 4 Запорная арматура на промышленных трубопроводах

Что включает в себя испытание

Работоспособность конкретного гидранта проверяют методами поверхностного осмотра, а также непосредственного измерения напора воды. Поверхностный осмотр гидранта включает в себя:

• Концентрацию на крышке оборудования. Она должна быть цела.
• Осмотр корпуса. На корпусе гидранта не должно быть вмятин и иных повреждений, влияющих на работоспособность.
• Обращение внимания на клапаны, которые удерживают водный поток. Они должны быть герметичными, надежными.
• Проверку наличия указателей, стрелок на ближайших сооружениях. Информация относительно направления и расстояния должна быть точной. Это помогает быстрее сориентироваться прибывшим пожарным при возникновении возгорания.

Испытания на водоотдачу производятся в часы максимального водопотребления – утренние и вечерние. Естественно, при условии, если пожарный водопровод не имеет собственной выделенной подачи, а подключен к общей системе водоснабжения (как это бывает в большинстве случаев).

Водоотдача должна быть такова, чтобы компактная струя над верхней точкой здания была больше 6 метров. Иначе это считается несоответствием принятым нормам.

Запорная арматура трубопроводов – методы подсоединения

ГОСТ 24856-2014 регламентирует следующие типы арматуры в зависимости от метода соединения с трубопроводными магистралями:

• Бесфланцевая (flangless) – в устройстве отсутствуют подсоединительные фланцы на корпусе, но оно монтируется в разрыв трубопровода, имеющего фланцы на трубных торцах. Для подключения арматуры используют приварку, штуцерные, ниппельные и прочие виды подсоединений.
• Межфланцевая или стяжная (wafer) – не имеет фланцев и размещается в промежутке линии между ее фланцевыми дисками как соединительная арматура трубопроводов.
• Муфтовая (female, screwed) – имеет на корпусе патрубки с нанесенной на внутреннюю оболочку резьбой.
• Под приварку или приварная (butt-weld) – имеет на корпусе гладкие подсоединительные отводы обычно цилиндрической формы, которые приваривают в разрыв трубы или к оборудованию, резервуарам.
• Фланцевая (flanged) – обычно оснащена фланцевыми дисками с отверстиями для болтового крепления, вставляется в разрыв трубопровода или подсоединяется к фланцам оборудования, резервуаров.
• Цапковая ((male) screwed) – имеет цилиндрические корпусные отводы для подсоединения, оснащенные наружной резьбой и буртиком.
• Штуцерная (union) – оснащена патрубками с внешней резьбовой насечкой.

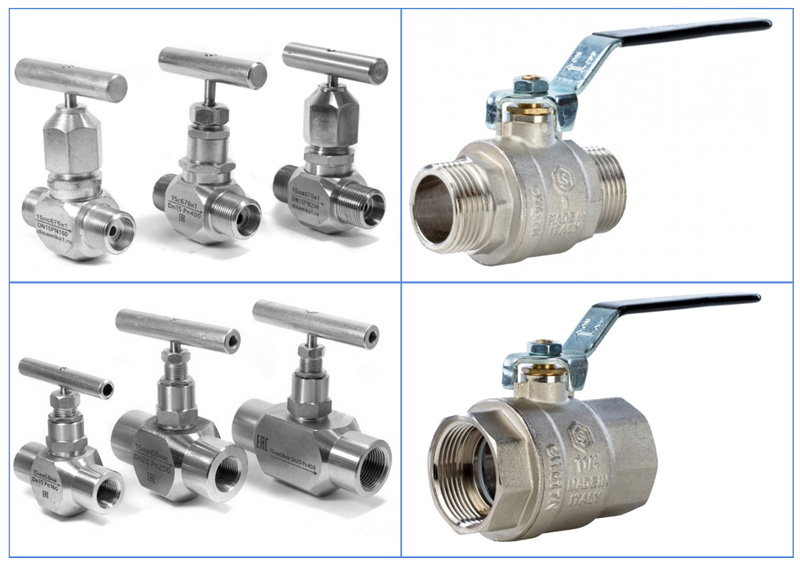

Рис. 7 Цапковое с наружной и муфтовое с внутренней резьбой соединения

Запорная арматура на отопление и водоснабжение – материалы изготовления

Запорная арматура системы отопления и водоснабжения изготавливается из широкого ряда металлических и полимерных материалов.

Корпуса агрегатов промышленного и коммунального применения в основном делают из литьевого чугуна и различных марок сталей – как низкоуглеродистых, так и легированных различными добавками, придающих металлу повышенные антикоррозионные свойства и термостойкость.

Запорная арматура для водоснабжения, используемая в бытовом хозяйстве, в подавляющем большинстве выпускается из латуни без или с хромированным покрытием, реже из нержавейки. В последнее время из-за популярности полимеров запорная арматура для водопровода нередко выпускается в корпусах из полипропилена ПП или полиэтилена низкого давления ПНД.

Затворные клинья крупногабаритной арматуры выпускают из низкоуглеродистых сталей, делая на них наплавления из коррозионностойких, твердосплавных, термостойких и износостойких материалов. Уплотнительные кольца в седлах также выполняют наплавлением из металлов с высокими физико-химическими характеристиками (бронза, нержавейка).

Сферы шаровых кранов, применяемых в быту, изготавливают из латуни или бронзы с хромированным покрытием, а также из нержавейки.

Моховики, консоли и ручки выполняют из стали, чугуна, в приборах небольших габаритов бытового применения из пластика, алюминия, стали.

Помимо сальниковых уплотнений, запорно регулирующая арматура системы отопления промышленного, коммунального и бытового применения оснащается уплотнительными материалами из каучука, графита, тефлона (PTFE), этиленопропилендиена (EPDM) и акрилонитрилбутадиена (NBR), синтетических и фторированных (СФК, Viton) каучуков.

Рис. 20 Латунная малогабаритная запорная арматура в разрезе

Части акта

Бумага состоит из трех частей. Вводной, основной и заключительной. Вводная часть является системной, общей для большого количества подобных документов. В ней сверху вниз указывается:

• Полное наименование акта.
• Дата его подписания.
• Город.
• Наименование объекта.
